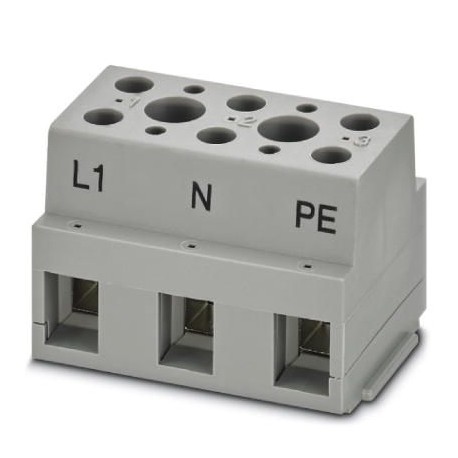

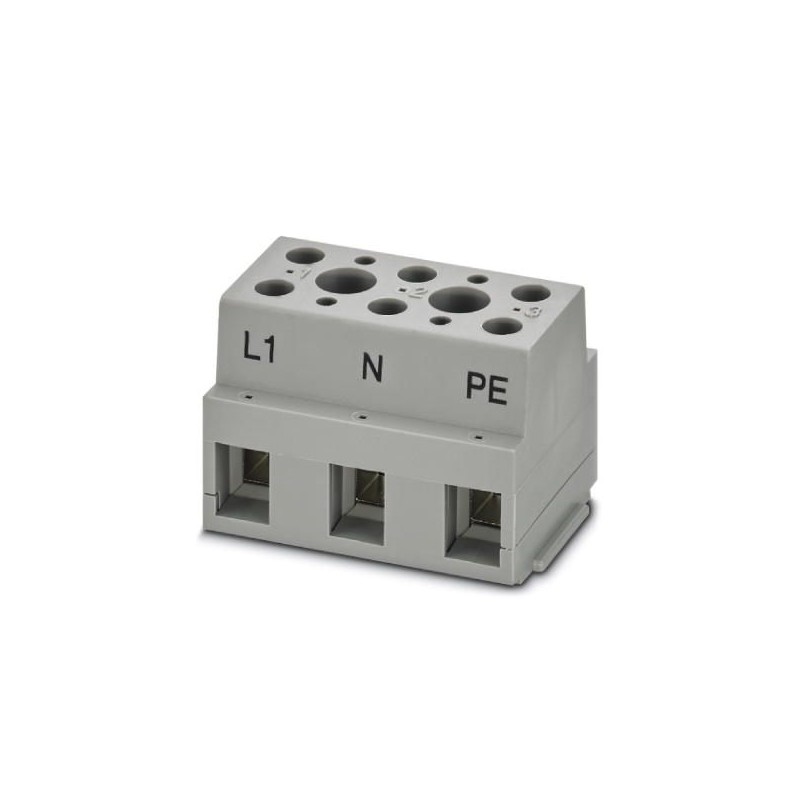

G 10/ 3 BD:L1,N,PE 3244772 PHOENIX CONTACT Bloc de jonction d'appareils
G 10/ 3 BD:L1,N,PE
3244772
PHOENIX_CONTACT
10
Bloc de jonction d'appareils
Terminaux
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Les plus vendus
▲En savoir plus
▲Données commerciales
| Code de commande | 3244772 |
|---|---|
| Unité de conditionnement | 10 pcs |
| Quantité minimum de commande | 10 pcs |
| Remarque | Fabrication à la commande (pas de reprise) |
| GTIN | 4046356641319 |
| Poids par pièce (hors emballage) | 0,055 KGM |
| Numéro du tarif douanier | 85369010 |
| Pays d'origine | PL (Pologne) |
Généralités
| Nombre de pôles | 3 |
|---|---|
| Nombre d'étages | 1 |
| Nombre de connexions | 6 |
| Potentiels | 3 |
| Section nominale | 10 mm² |
| Coloris | gris |
| Matériau isolant | PA |
| Classe d'inflammabilité selon UL 94 | V2 |
| Tension de choc assignée | 8 kV |
| Degré de pollution | 3 |
| Catégorie de surtension | III |
| Groupe d'isolant | I |
| Puissance dissipée maximale en condition nominale | 1,82 W |
| Courant de charge maximal | 76 A (pour une section de conducteur de 16 mm²) |
| Intensité nominale IN | 57 A |
| Tension nominale UN | 800 V |
| Paroi latérale ouverte | non |
Caractéristiques de raccordement
| Type de raccordement | Raccordement vissé |
|---|---|
| Connexion selon la norme | CEI 60947-7-1/CEI 60998 |
| Section de conducteur rigide min. | 0,5 mm² |
| Section de conducteur rigide max. | 16 mm² |
| Section du conducteur AWG min. | 20 |
| Section du conducteur AWG max. | 6 |
| Section de conducteur souple min. | 0,5 mm² |
| Section de conducteur souple max. | 10 mm² |
| Section de conducteur souple AWG min. | 20 |
| Section de conducteur AWG souple max. | 8 |
| Section de conducteur souple avec embout sans cône d'entrée isolant max. | 0,5 mm² |
| 16 mm² | |
| Section de conducteur souple avec embout et cône d'entrée isolant min. | 0,5 mm² |
| Section de conducteur souple avec embout et cône d'entrée isolant max. | 16 mm² |
| Longueur à dénuder | 12 mm |
| Gabarit | A3 |
| Filetage vis | M4 |
| Couple de serrage min. | 1,5 Nm |
| Couple de serrage max. | 1,8 Nm |
Normes et spécifications
| Connexion selon la norme | CEI 60947-7-1/CEI 60998 |
|---|---|
| Classe d'inflammabilité selon UL 94 | V2 |
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | Période d'utilisation conforme (EFUP) : 50 ans |
| La déclaration du fabricant dans l'onglet « Downloads » contient des informations détaillées sur les substances dangereuses. |
Classifications
eCl@ss 4.027141109eCl@ss 4.127141109eCl@ss 5.027141120eCl@ss 5.127141100eCl@ss 6.027141100eCl@ss 7.027141106eCl@ss 8.027141106eCl@ss 9.027141106
Datasheet - PDF
▲| Titre: | Taille: | Type: |
|---|---|---|
| PDF CATALOGUE PHOENIX BLOCS DE JONCTION FR.pdf | 68 Mbytes |
|
