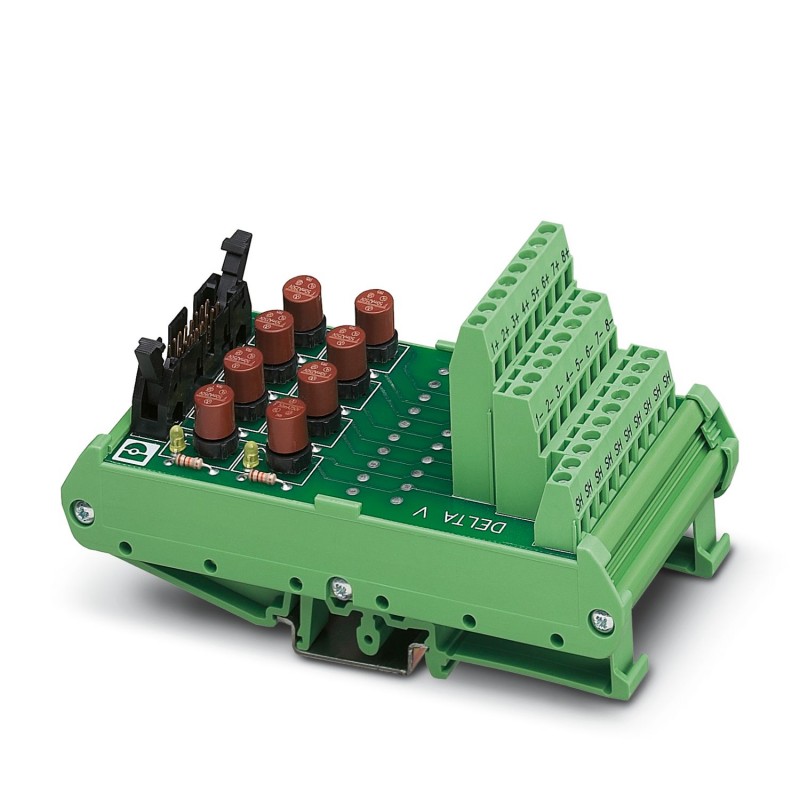

UM-DELTAV/A/SI/BFI/TP 5603258 PHOENIX CONTACT Module passif
UM-DELTAV/A/SI/BFI/TP
5603258
PHOENIX_CONTACT
Article à la demande, sans remboursement.
Module passif
Module fusible avec prises de test séparables, indication de défaut de fusible et borniers pour l’affichage de la connexion (pour les cartes analogiques du contrôleur Delta V)
Module porte-fusibles avec connecteurs femelles test sectionnables, affichage de défaillance des fusibles et dispositifs de raccordement pour blindage (pour cartes analogiques de la commande Delta V)
Commande industrielle API > Module de transfert
Interface
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Les plus vendus
▲En savoir plus
▲| Type de produit | Module de transmission |
| Gamme de produits | VARIOFACE |
| Nombre de pôles | 16 |
| Nombre de voies | 8 |
| État de la gestion des données | |
| Révision de l'article | 07 |
| Tension nominale UN | 24 V DC |
| Intensité admissible max. par branche | 50 mA (équipé à la livraison d'un fusible 50 mAF, max. 1 A admissible) |
| Automate pris en charge EMERSON DeltaV | |
| Carte E/S adaptée | VE4003S2B4 |
| VE4005S2B3 | |
| VE4003S2B5 | |
| SE4003S2B4 | |
| Niveau terrain | |
| Type de raccordement | Raccordement vissé |
| Longueur à dénuder | 7 mm |
| Filetage vis | M3 |
| Section de conducteur rigide | 0,2 mm² ... 4 mm² |
| Section de conducteur souple | 0,2 mm² ... 2,5 mm² |
| Section conduct. AWG | 24 ... 12 |
| Niveau des automates | |
| Type de raccordement | IDC/FLK connecteur mâle |
| Nombre de connexions | 1 |
| Nombre de pôles | 16 |
| Pas | 2,54 mm |
| Présence d'un affichage d'état | oui, en cas de défaillance de fusible |
| Dimensions de l'article | |
| Largeur | 61 mm |
| Hauteur | 126 mm |
| Profondeur | 71 mm |
| Type d'isolant boîtier | Polyamide PA non renforcé |
| Conditions ambiantes | |
| Température ambiante (fonctionnement) | -20 °C ... 50 °C |
| Température ambiante (stockage/transport) | -20 °C ... 70 °C |
| Normes/Prescriptions | CEI 60664 |
| DIN EN 50178 |
| Type de montage | Montage sur rail DIN |
| Emplacement pour le montage | indifférent |
| Information pour le fonctionnement | Pour une utilisation conforme, il convient de respecter les prescriptions de la directive d'installation (voir Téléchargements). En cas d'application ou d'utilisation avec des produits d'autres fabricants, il faut en outre respecter les prescriptions, les consignes de sécurité et avertissements du fabricant tiers concerné. |
| Caractéristique | Valeur |
|---|---|
| Finition raccordement électrique, côté champ (EF005525) | Borne à vis |
| Finition raccordement électrique, côté commande (EF008549) | Fiche plate |
| Nombre de pôles (EF001391) | 16 |
| Tension assignée (EF000228) | 24 V |
| Courant nominal assigné (EF000227) | 0.05 A |
| Profondeur (EF000049) | 71 mm |
| Largeur (EF000008) | 61 mm |
| Hauteur (EF000040) | 126 mm |
| Type de montage (EF000003) | Profilé chapeau 35 mm |
Datasheet - PDF
▲| Titre: | Taille: | Type: |
|---|---|---|
| PDF CATALOGUE PHOENIX TECHNIQUES DINTERFACE FR.pdf | 29 Mbytes |
|
| PHOENIX CONTACT-5603258-UM-DELTAV/A/SI/BFI/TP | 116 Kbytes |
|
