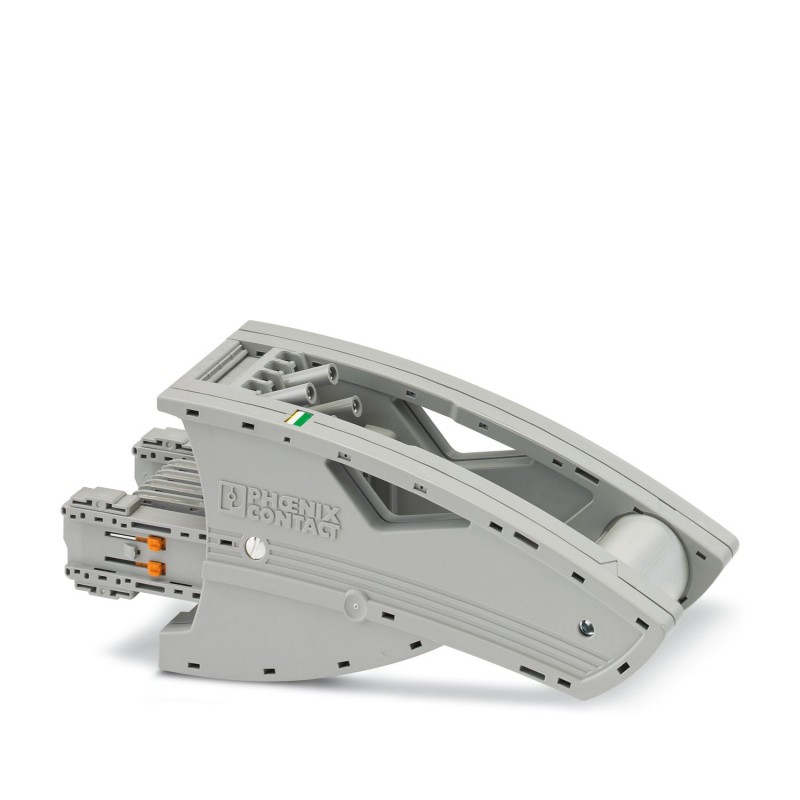

FTPR-3/4S 3069954 PHOENIX CONTACT Connecteur d'essai
FTPR-3/4S
3069954
PHOENIX_CONTACT
Connecteur d'essai
Connecteur de test, avec poignée pivotante, tension nominale : 400 V, courant nominal : 20 A, nombre de pôles : 4, section de dimensionnement : 2,5 mm², couleur : gris
Fiche de test, Avec poignée tournante, tension nominale : 400 V, courant nominal : 20 A, nombre de positions : 4, Section nominale : 2,5 mm2, couleur : gris
Appareils de mesure et d'essai > Fiche de test
Connectivité armoires industrielles
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Related products
▲Les plus vendus
▲En savoir plus
▲Données commerciales
| Code de commande | 3069954 |
|---|---|
| Unité de conditionnement | 1 pcs |
| Remarque | Fabrication à la commande (pas de reprise) |
| Page catalogue | Page 615 (C-1-2017) |
| GTIN | 4055626272696 |
| Poids par pièce (hors emballage) | 0,377 KGM |
| Numéro du tarif douanier | 85366990 |
| Pays d'origine | PL (Pologne) |
Généralités
| Nombre de pôles | 4 |
|---|---|
| Potentiels | 4 |
| Section nominale | 6 mm² |
| Coloris | gris |
| Matériau isolant | PA |
| Classe d'inflammabilité selon UL 94 | V0 |
| Puissance dissipée maximale en condition nominale | 1,31 W |
| Courant de charge maximal | 20 A |
| Intensité nominale IN | 20 A |
| Tension nominale UN | 400 V AC/DC |
| Indice relatif température matériau isolant (Elec. ; UL 746 B) | 130 °C |
| Indice de température matériau isolant (DIN EN 60216-1 (VDE 0304-21)) | 125 °C |
| Utilisation d'un isolant statique au froid | -60 °C |
| Comportements au feu pour véhicules ferroviaires (DIN 5510-2) | Test réussi |
| Contrôle avec une flamme d'essai (DIN EN 60695-11-10) | V0 |
| Indice de l'oxygène (DIN EN ISO 4589-2) | >32 % |
| NF F16-101, NF F10-102 classe 1 | 2 |
| NF F16-101, NF F10-102 classe F | 2 |
| Inflammabilité en surface NFPA 130 (ASTM E 162) | réussi |
| Densité de gaz de combustion optique spécifique NFPA 130 (ASTM E 662) | réussi |
| Toxicité des gaz de combustion NFPA 130 (SMP 800C) | réussi |
| Émission de chaleur calorimétrique NFPA 130 (ASTM E 1354) | 27,5 MJ/kg |
| Protection anti-incendie pour véhicules ferroviaires (DIN EN 45545-2) R22 | HL 1 - HL 3 |
| Protection anti-incendie pour véhicules ferroviaires (DIN EN 45545-2) R23 | HL 1 - HL 3 |
| Protection anti-incendie pour véhicules ferroviaires (DIN EN 45545-2) R24 | HL 1 - HL 3 |
| Protection anti-incendie pour véhicules ferroviaires (DIN EN 45545-2) R26 | HL 1 - HL 3 |
Caractéristiques de raccordement
| Remarque | La section de conducteur dépend de la cosse utilisée |
|---|---|
| Section de conducteur souple min. | 0,5 mm² |
| Section de conducteur souple max. | 2,5 mm² |
| Section de conducteur souple AWG min. | 20 |
| Section de conducteur AWG souple max. | 14 |
Montage
| Couple de serrage min. de la vis à alvéole : | 0,5 Nm |
|---|---|
| Couple de serrage max. de la vis à alvéole : | 0,6 Nm |
Normes et spécifications
| Classe d'inflammabilité selon UL 94 | V0 |
|---|---|
| Protection anti-incendie pour véhicules ferroviaires (DIN EN 45545-2) R22 | HL 1 - HL 3 |
| Protection anti-incendie pour véhicules ferroviaires (DIN EN 45545-2) R23 | HL 1 - HL 3 |
| Protection anti-incendie pour véhicules ferroviaires (DIN EN 45545-2) R24 | HL 1 - HL 3 |
| Protection anti-incendie pour véhicules ferroviaires (DIN EN 45545-2) R26 | HL 1 - HL 3 |
Classifications
| Caractéristique | Valeur |
|---|---|
| Tension assignée (EF000228) | 400 V |
| Section de conducteur connectable à fil fin sans embout de câble (EF007341) | 0.5 mm² |
| Connectable (EF006169) | Non |
| Nombre de pôles (EF001391) | 4 |
| Dimension (EF000394) | 8.2 mm |
