Agrandir l'image

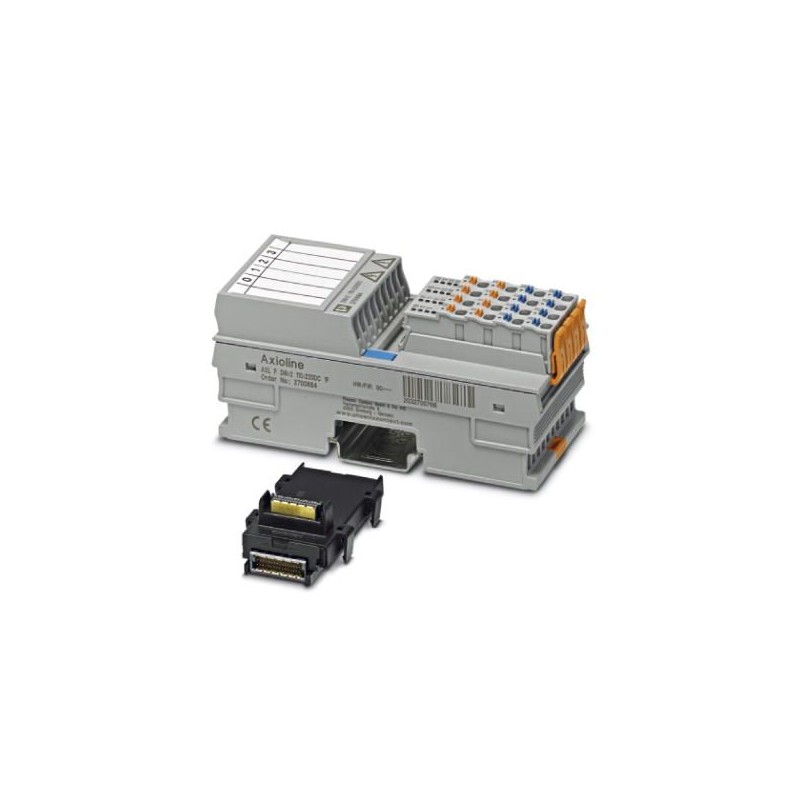

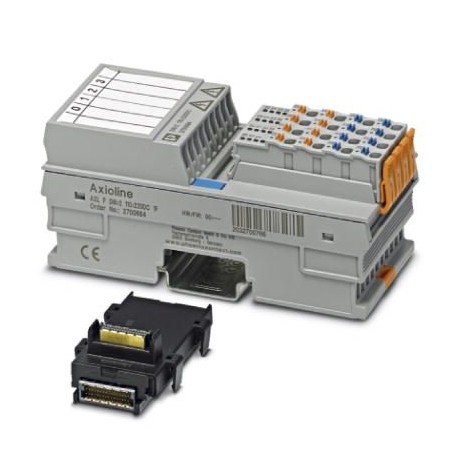

AXL F DI8/2 24DC 1F 2702783 PHOENIX CONTACT Module E/S
AXL F DI8/2 24DC 1F
2702783
PHOENIX_CONTACT
Module E/S
AxiolineF, Module d’entrée numérique, Entrées numériques : 8, 24 VDC, Technique de connexion : 2 conducteurs, correspond à la norme IEC 61850-3, vitesse de transmission sur le bus local : 100 MBit/s, indice de protection : IP20, y compris module de prise de bus et connecteurs AxiolineF
Commande industrielle API > Bus de terrain, périphérie déc. - module d'entrées/sorties numérique
I / O
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Related products
▲Les plus vendus
▲En savoir plus
▲Données commerciales
| Code de commande | 2702783 |
|---|---|
| Unité de conditionnement | 1 pcs |
| Page catalogue | Page 106 (C-6-2017) |
| GTIN | 4055626320540 |
| Poids par pièce (hors emballage) | 0,221 KGM |
| Numéro du tarif douanier | 85389091 |
| Pays d'origine | DE (Allemagne) |
Cotes
| Dessin coté | |
|---|---|
| Largeur | 53,6 mm |
| Hauteur | 126,1 mm |
| Profondeur | 54 mm |
| Renseignements sur les mesures | La profondeur est importante en cas d'utilisation d'un profilé TH 35-7.5 (selon EN 60715). |
Conditions d'environnement
| Température ambiante (fonctionnement) | -25 °C ... 60 °C |
|---|---|
| Température ambiante (stockage/transport) | -40 °C ... 85 °C |
| Humidité de l'air admissible (service) | 5 % ... 95 % (pas de condensation) |
| Humidité de l'air admissible (stockage/transport) | 5 % ... 95 % (pas de condensation) |
| Pression atmosphérique (service) | 70 kPa ... 106 kPa (jusqu'à 3000 m d'altitude) |
| Pression atmosphérique (stockage/transport) | 70 kPa ... 106 kPa (jusqu'à 3000 m d'altitude) |
| Indice de protection | IP20 |
Caractéristiques de raccordement
| Dénomination | Connecteur Axioline F |
|---|---|
| Type de raccordement | Raccordement Push-in |
| Remarque concernant la connectique | Respectez les valeurs relatives aux sections de conducteur indiquées dans le manuel d'utilisation « Axioline F : système et installation ». |
| Section de conducteur rigide min. | 0,2 mm² |
| Section de conducteur rigide max. | 1,5 mm² |
| Section de conducteur souple min. | 0,2 mm² |
| Section de conducteur souple max. | 1,5 mm² |
| Section du conducteur AWG min. | 24 |
| Section du conducteur AWG max. | 16 |
| Longueur à dénuder | 8 mm |
Généralités
| Type de montage | Profilé |
|---|---|
| Poids net | 221,4 g |
| Indication de poids | avec connecteurs et module d'embase de bus |
| Degré de pollution | 2 |
Interfaces
| Dénomination | Bus local Axioline F |
|---|---|
| Nombre de voies | 2 |
| Type de raccordement | Module d'embase de bus |
| Vitesse de transmission | 100 MBit/s |
Potentiels Axioline
| Dénomination | Alimentation du bus local Axioline F (UBus) |
|---|---|
| Tension d'alimentation | 5 V DC (via module d'embase de bus) |
| Courant absorbé | max. 120 mA |
| Consommation de puissance | max. 600 mW |
| Dénomination | Alimentation des modules d'entrée TOR (UI) |
| Fusibles | max. 8 A () |
Entrées tout-ou-rien
| Dénomination entrée | Entrées tout-ou-rien |
|---|---|
| Description de l'entrée | EN 61131-2 type 1 |
| Type de raccordement | Raccordement Push-in |
| Technique de raccordement | 2 fils |
| Nombre d'entrées | 8 |
| Dénomination de la protection | Protec. c. inversions polarité des entrées |
| Temps de filtre d'entrée | < 1 ms |
| Tension d'entrée | 24 V DC (Tension nominale) |
| max. 100 V DC | |
| Plage de tension d'entrée signal « 0 » | -5 V DC ... 5 V DC |
| Plage de tension d'entrée signal « 1 » | 14,5 V DC ... 100 V DC |
| Plage de tension d'entrée | -100 V DC ... 100 V DC |
| Courant d'entrée nominal pour UIN | 2,5 mA |
Isolation galvanique
| Section contrôlée | Périphérie / logique 4 kV Tension de choc assignée (isolement sécurisé selon EN61010-2-201/CEI61010-2-201) |
|---|---|
| Périphérie / logique 5 kV Tension test d'impulsion suivant la norme EN 61850/CEI 61850 | |
| Périphérie / terre fonctionnelle 4 kV Tension de choc assignée (isolement sécurisé selon EN61010-2-201/CEI61010-2-201) | |
| Périphérie / terre fonctionnelle 5 kV Tension test d'impulsion suivant la norme EN 61850/CEI 61850 | |
| Périphérie / Périphérie (connecteurs adjacents) 2,5 kV Tension test d'impulsion suivant la norme EN 61850/CEI 61850 | |
| Logique / terre de fonctionnement 1 kV Tension test d'impulsion suivant la norme EN 61850/CEI 61850 |
Normes et spécifications
| Contrôles mécaniques | Résistance aux vibrations selon EN 60068-2-6/CEI 60068-2-6 5g |
|---|---|
| Chocs selon EN 60068-2-27/CEI 60068-2-27 30g | |
| Choc prolongé selon EN 60068-2-27/CEI 60068-2-27 10g | |
| Conçu conformément à la norme | IEC 61850-3 Décharge d'électricité statique (ESD) EN 61000-4-2/CEI 61000-4-2 Critère A, décharge par contact 8 kV, décharge dans l'air 8 kV |
| IEC 61850-3 Champs électromagnétiques EN 61000-4-3/CEI 61000-4-3 Critère A, 20 V/m jusqu'à 1 GHz, 10 V/m jusqu'à 3 GHz | |
| IEC 61850-3 Transitoires rapides en salves (Burst) EN 61000-4-4/CEI 61000-4-4 Critère A, 4 kV | |
| IEC 61850-3 Surtension transitoire (Surge) 61000-4-5/CEI 61000-4-5 Critère A; ±2 kV (symétrique), ±4 kV (asymétrique) | |
| IEC 61850-3 Perturbations conduites EN 61000-4-6/CEI 61000-4-6 Critère A; tension d'essai 10 V | |
| IEC 61850-3 Immunité aux champs magnétiques suivant EN 61000-4-8/CEI 61000-4-8 300 Am permanent, 1 000 Am pendant 1 s | |
| IEC 61850-3 Immunité aux champs magnétiques à oscillation amortie suivant EN 61000-4-10/CEI 61000-4-10 100 A/m | |
| IEC 61850-3 Immunité aux parasites conducteurs en mode commun suivant EN 61000-4-16/CEI 61000-4-16 30 V permanent, 300 V pendant 1 s | |
| IEC 61850-3 Ondes à oscillation amortie suivant EN 61000-4-18/CEI 61000-4-18 1 kV symétrique, 2,5 kV asymétrique | |
| IEC 61850-3 Propriétés des parasites EN 55022 Type 1 |
Environmental Product Compliance
| China RoHS | Période d'utilisation conforme : illimitée = EFUP-e |
|---|---|
| Aucune substance dangereuse dépassant les valeurs seuils ; |
Classifications
| Caractéristique | Valeur |
|---|---|
| Type de tension d'alimentation (EF002991) | CC |
| Nombre d'entrées numériques (EF001992) | 8 |
| Nombre de sorties numériques (EF001993) | 0 |
| Entrées numériques configurables (EF008516) | Non |
| Sorties numériques configurables (EF008520) | Non |
| Courant d'entrée au signal 1 (EF001428) | 0.0025 mA |
| Tension admissible à l'entrée (EF007554) | -5 V |
| Type de tension d'entrée (EF003033) | CC |
| Type de sortie numérique (EF003601) | Sans |
| Protection contre les courts-circuits, sorties disponibles (EF003203) | Non |
| Nombre d'interfaces matérielles Industrial Ethernet (EF003020) | 0 |
| Nombre d'interfaces matérielles PROFINET (EF006932) | 0 |
| Nombre d'interfaces matérielles en série RS-232 (EF003021) | 0 |
| Nombre d'interfaces matérielles en série RS-422 (EF003022) | 0 |
| Nombre d'interfaces matérielles en série RS-485 (EF003023) | 0 |
| Nombre d'interfaces matérielles en série TTY (EF003024) | 0 |
| Nombre d'interfaces matérielles parallèles (EF003026) | 0 |
| Nombre d'interfaces matérielles Wireless (EF006933) | 0 |
| Nombre d'interfaces matérielles USB (EF003025) | 0 |
| Nombre d'autres interfaces matérielles (EF003027) | 0 |
| Avec interface optique (EF003028) | Non |
| supporte le protocole pour EtherCAT (EF017564) | Non |
| Protocole pris en charge pour TCP/IP (EF003050) | Non |
| Protocole pris en charge pour PROFIBUS (EF003052) | Non |
| Protocole pris en charge pour CAN (EF003053) | Non |
| Protocole pris en charge pour INTERBUS (EF003054) | Non |
| Protocole pris en charge pour ASI (EF003051) | Non |
| Protocole pris en charge pour KNX (EF003055) | Non |
| Protocole pris en charge pour Modbus (EF003057) | Non |
| Protocole pris en charge pour Data-Highway (EF003058) | Non |
| Protocole pris en charge pour DeviceNet (EF003059) | Non |
| Protocole pris en charge pour SUCONET (EF003060) | Non |
| Protocole pris en charge pour LON (EF003017) | Non |
| Protocole pris en charge pour PROFINET IO (EF007525) | Non |
| Protocole pris en charge pour PROFINET CBA (EF007524) | Non |
| Protocole pris en charge pour SERCOS (EF006657) | Non |
| Protocole pris en charge pour Foundation Fieldbus (EF007522) | Non |
| Protocole pris en charge pour EtherNet/IP (EF007521) | Non |
| Protocole pris en charge pour AS-Interface Safety at Work (EF007519) | Non |
| Protocole pris en charge pour DeviceNet Safety (EF007520) | Non |
| Protocole pris en charge pour INTERBUS-Safety (EF006662) | Non |
| Protocole pris en charge pour PROFIsafe (EF007526) | Non |
| Protocole pris en charge pour SafetyBUS p (EF007527) | Non |
| Protocole pris en charge pour autres systèmes de bus (EF003062) | Oui |
| Standard radio Bluetooth (EF007178) | Non |
| Standard radio WLAN 802.11 (EF007179) | Non |
| Standard radio GPRS (EF008523) | Non |
| Standard radio GSM (EF008524) | Non |
| Standard radio UMTS (EF008525) | Non |
| Maître IO-Link (EF007298) | Non |
| Composants système (EF004118) | Oui |
| Classe de protection (IP) (EF005474) | IP20 |
| Finition du raccordement électrique (EF003961) | Autre |
| Temps de retard en cas de changement de signal (EF002382) | 0 ms |
| Raccordement au bus de champ possible sur coupleur de bus séparé (EF004002) | Oui |
| Montage possible sur barres profilées (EF003972) | Oui |
| Montage mural/direct possible (EF007020) | Non |
| Encastrement frontal possible (EF007016) | Non |
| Montage sur rack possible (EF007018) | Non |
| Adapté aux fonctions de sécurité (EF001597) | Non |
| SIL conformément à IEC 61508 (EF009889) | Sans |
| Niveau de performance selon EN ISO 13849-1 (EF007399) | Sans |
| Matériel associé (Ex ia) (EF004141) | Non |
| Matériel associé (Ex ib) (EF004142) | Non |
| Catégorie de protection contre les explosions pour le gaz (EF003997) | Sans |
| Catégorie de protection contre les explosions pour la poussière (EF003998) | Sans |
| Largeur (EF000008) | 53.6 mm |
| Hauteur (EF000040) | 125.893725 mm |
| Profondeur (EF000049) | 52.589698 mm |
