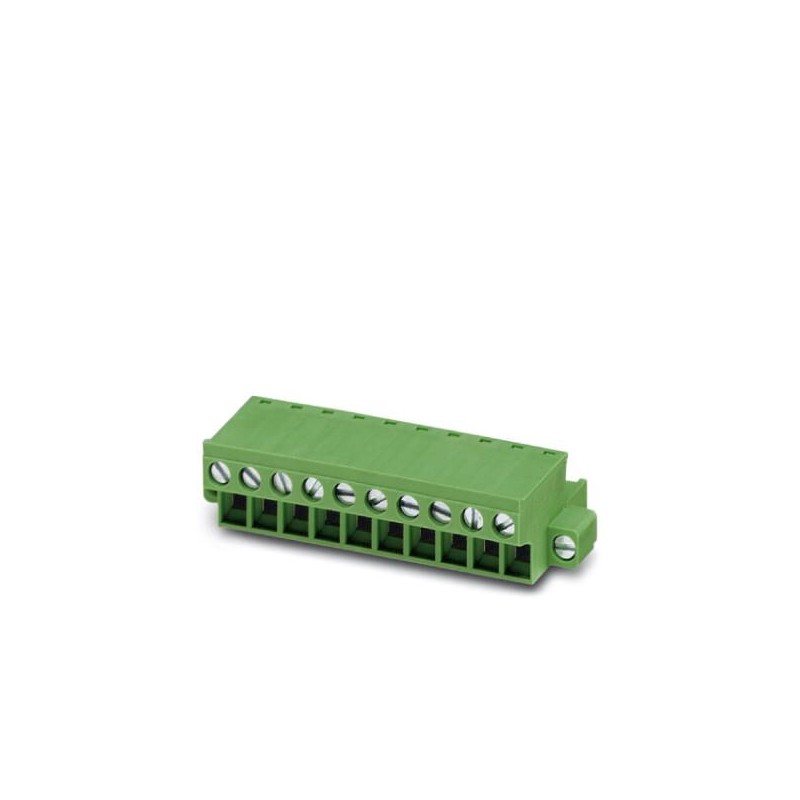

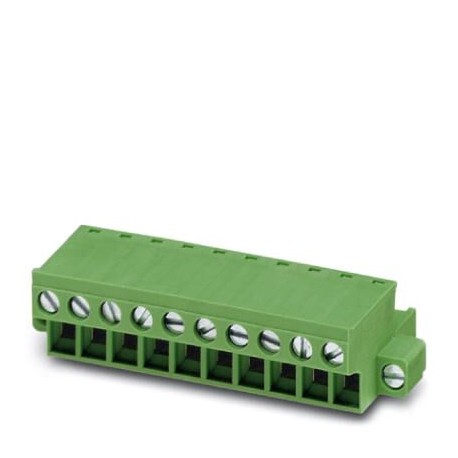

FRONT-MSTB 2,5/17-STF-5,08NZ05 1768606 PHOENIX CONTACT Circuit imprimé connecteur
FRONT-MSTB 2,5/17-STF-5,08NZ05
1768606
PHOENIX_CONTACT
50
Circuit imprimé connecteur
Connecteur pour carte de circuit imprimé, section nominale : 2,5 mm², couleur : vert, courant nominal : 12 A, tension nominale (III/2) : 320 V, surface de contact : étain, type de contact : femelle, nombre de potentiels : 12, nombre de rangées : 1, nombre de pôles : 17, nombre de connexions : 12, famille d’articles : FRONT-MSTB 2.5/.. -STF, pas : 5,08 mm, type de raccordement : Raccord à vis avant, forme de serrage de la vis : L Fente longitudinale, sens de raccordement du pilote/carte de circuit imprimé : 0 °, crochet de serrage : - Crochet de serrage, système d’enfichage : COMBICON MSTB 2.5, verrouillage : verrouillage à vis, type de fixation : serrage à l’air (vis), type d’emballage : en boîte
Connecteur PCB, courant nominal : 12 A, tension nominale (III/2) : 320 V, section nominale : 2,5 mm², nombre de positions : 17, pas : 5,08 mm, méthode de raccordement : raccord à vis frontale, couleur : vert, surface de contact : étain
Connecteurs > Connecteur de câble pour connecteur de circuit imprimé
Connecteurs PCB
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Les plus vendus
▲En savoir plus
▲Clé De Données Commerciales
| Orderkey | Million sept cent soixante huit mille six cent six |
|---|---|
| Unité d'emballage | Un |
| GTIN | 4046356500920 |
| Tarif des douanes numéro | Quatre vingt cinq million trois cent soixante six mille neuf cent quatre vingt dix |
Retour haut de page
Propriétés de l'élément de
| Brève description de l'article | Circuit imprimé connecteur |
|---|---|
| Système de Plug-in | CLASSIQUE COMBICON |
| Type de contact | Connecteur femelle |
| Une gamme d'articles | L'AVANT-MSTB 2,5/..-STF |
| Hauteur | 5.08 mm |
| Nombre de postes | Dix sept |
| Méthode de connexion | Avant le raccordement de vis |
| Verrouillage | Vis bride |
| Nombre de niveaux | Un |
| Nombre de connexions | Dix sept |
| Nombre de potentiels | Dix sept |
Paramètres électriques
| Courant Nominal | 12 Un |
|---|---|
| Nom. tension | 320 V |
| Tension nominale | 250 V |
| Tension assignée (III/2) | 320 V |
| Tension assignée (II/2) | 630 V |
| Nominale tension de choc (III/3) | 4 kV |
| Nominale tension de choc (III/2) | 4 kV |
| Nominale tension de choc (II/2) | 4 kV |
Capacité de connexion
| Méthode de connexion | Avant le raccordement de vis |
|---|---|
| enfichable | Oui |
| Chef de section transversale solide | 0,34 mm2 ... 2,5 mm2 |
| Chef de section flexible | De 0,2 mm2 à 2,5 mm2 |
| Chef de section AWG / kcmil | 24 ... 12 |
| Chef de section transversale souple, avec embout sans manchon en plastique | 0,25 mm2 à 2,5 mm2 |
| Chef de section, souple, avec embout, avec manchon en plastique | 0,25 mm2 à 2,5 mm2 |
| 2 conducteurs de même section transversale, solide | De 0,2 mm2 à 1,5 mm2 |
| 2 conducteurs de même section transversale, flexible | De 0,2 mm2 à 1,5 mm2 |
| 2 conducteurs de même section transversale, souple, avec embout sans manchon en plastique | 0,25 mm2 ... 1 mm2 |
| 2 conducteurs, avec la même section transversale, souple, avec embout TWIN avec manchon en plastique | 0,5 mm2 ... 1 mm2 |
| Cylindrique jauge a x b / diamètre | 2,8 mm x 2.0 mm / 2,4 mm |
| Dénudage des conducteurs | 10 mm |
| Couple | 0,5 Nm ... 0,6 Nm |
Spécifications pour les bagues
| Recommandé pinces à sertir | 1212034 CRIMPFOX 6 |
|---|---|
| Les viroles sans isolation col, selon la norme DIN 46228-1 | Croix, section: 0,5 mm2; Longueur: 8 mm 10 mm ... |
| Section de 0,75 mm2; Longueur: 8 mm 10 mm ... | |
| Section: 1 mm2; Longueur: 8 mm 10 mm ... | |
| Croix, section: 1.5 mm2; Longueur: 8 mm 10 mm ... | |
| Croix, section: 2.5 mm2; Longueur: 10 mm | |
| Recommandé pinces à sertir | 1212034 CRIMPFOX 6 |
| Les bagues d'isolation, collier, conformément à la norme DIN 46228-4 | Croix, section: 0,5 mm2; Longueur: 8 mm 10 mm ... |
| Section de 0,75 mm2; Longueur: 8 mm 10 mm ... | |
| Section: 1 mm2; Longueur: 8 mm 10 mm ... | |
| Croix, section: 1.5 mm2; Longueur: 8 mm 10 mm ... | |
| Croix, section: 2.5 mm2; Longueur: 10 mm |
Fiche de données de contact
| Note | DEEE/RoHS, sans moustaches, selon la norme IEC 60068-2-82/JEDEC JESD 201 |
|---|---|
| Matériau de Contact | Cu alliage |
| Les caractéristiques de la Surface | par immersion à chaud en fer-blanc |
| Surface métallique de point terminal (couche supérieure) | L'étain (de 4 à 8 µm Sn) |
| Métal surface de contact (couche supérieure) | L'étain (de 4 à 8 µm Sn) |
Fiche de données de logements
| Couleur du boîtier | vert (6021) |
|---|---|
| Matériau isolant | PA |
| Matériau isolant groupe | J' |
| CTI selon CEI 60112 | Six cents |
| L'indice d'inflammabilité selon UL 94 | V0 |
| Indice d'inflammabilité au fil incandescent GWFI selon EN 60695-2-12 | Huit cent cinquante |
| Au fil incandescent température d'inflammation GWIT selon EN 60695-2-13 | Sept cent soixante quinze |
| La température pour le ballon d'essai de pression selon EN 60695-10-2 | 125 °C |
Dimensions du produit
| Dimensions du dessin |  |
|---|---|
| Longueur [ l ] | 27.2 mm |
| Largeur [ w ] | 96.16 mm |
| Hauteur [ h ] | 15 mm |
| Hauteur | 5.08 mm |
| Hauteur (sans soudure de pin) | 15 mm |
| Dimension d'un | 81.28 mm |
Information sur l'emballage
| Type d'emballage | emballés dans des cartons |
|---|---|
| Pièces par paquet | Cinquante |
| Dénomination unités d'emballage | Les pc. |
Informations générales sur le produit
| Note | Conformément à la norme IEC 61984, COMBICON ont pas de puissance de commutation (COC). Durant les utiliser, ils ne doivent pas être branchés ou débranchés lors de la réalisation de tension ou sous charge. |
|---|
Conditions ambiantes
| Température ambiante (stockage/transport) | -40 °C ... 70 °C |
|---|---|
| Température ambiante (à l'assemblée) | -5 °C ... 100 °C |
| Température ambiante (fonctionnement) | -40 °C ... 100 °C (dépend de la courbe de derating) |
La résiliation et la méthode de connexion
| Test pour conducteurs de dommages et de relâchement | CEI 60999-1:1999-11 |
|---|---|
| Test réussi |
Pull-out test
| Pull-out test | CEI 60999-1:1999-11 |
|---|---|
| Test réussi | |
| Chef de section / chef d'orchestre / type force de traction | 0,34 mm2 / solide / > 15 N |
| De 0,2 mm2 / flexible / > 10 N | |
| 2,5 mm2 / solide / > 50 N | |
| 2,5 mm2 / flexible / > 50 N |
Essais mécaniques selon la norme
| L'examen visuel | Test passé la norme CEI 60512-1-1:2002-02 |
|---|---|
| Dimensions de test | Test passé la norme CEI 60512-1-2:2002-02 |
| La résistance de marquage | Test passé la norme CEI 60068-2-70:1995-12 |
| Résultat | Test réussi |
| Spécification | IEC 60512-13-2:2006-02 |
| Pas de. de cycles | Vingt cinq |
| L'Insertion de la force par pos. env. | 12 N |
| Retirer de force par pos. env. | 9 N |
| Polarisation et de codage | Test passé la norme CEI 60512-13-5:2006-02 |
| Résultat | Test réussi |
| Spécification | IEC 60512-15-1:2008-05 |
| Test de force par pos. | 44 N |
Air dégagements d'air et de fuite
| Les dégagements d'air et de fuite | CEI 60664-1:2007-04 |
|---|---|
| Spécification | CEI 60664-1:2007-04 |
| Dégagement Minimum - champ inhomogène (III/3) | 3 mm |
| Dégagement Minimum - champ inhomogène (III/2) | 3 mm |
| Dégagement Minimum - champ inhomogène (II/2) | 3 mm |
| Minimum de l'ascension de la valeur de distance (III/3) | 3.2 mm |
| Minimum de l'ascension de la valeur de distance (III/2) | 3 mm |
| Minimum de l'ascension de la valeur de distance (II/2) | 3.2 mm |
Essais mécaniques (A)
| L'Insertion de la force par pos. env. | 12 N |
|---|---|
| Retirer de force par pos. env. | 9 N |
| La polarisation lors de l'insertion d'exigence >20 N | Test réussi |
| Contacter le titulaire de l'insert exigences >20 N | Test réussi |
Des essais de durabilité (B)
| Spécification | IEC 60512-9-1:2010-03 |
|---|---|
| Résistance de Contact RUn | 1.9 mΩ |
| Insertion/retrait des cycles | Vingt cinq |
| Résistance de Contact RDeux | 1.9 mΩ |
| De tenue aux impulsions de tension au niveau de la mer | 4.8 kV |
| Alimentation à fréquence industrielle tension de | 2.21 kV |
| Résistance d'isolation, voisins positions | > 0.2 T½ |
Test climatique (D)
| Spécification | ISO 6988:1985-02 |
|---|---|
| Le stress dû au froid | -40 °C/2 h |
| Le stress thermique | 100 °C/168 h |
| Corrosif stress | 0.2 dmTroisDONCDeuxsur 300 dmTrois/40 °C/1 cycle |
| De tenue aux impulsions de tension au niveau de la mer | 4.8 kV |
| Alimentation à fréquence industrielle tension de | 2.21 kV |
De l'environnement et des essais de durabilité (E)
| Spécification | IEC 61984:2008-10 |
|---|---|
| Résultat, le degré de protection, le code de la propriété intellectuelle | Doigt de sécurité avec un indice de protection IP20 test de doigt |
L'Environnement De La Conformité Des Produits
| La Chine RoHS | Respectueux de l'environnement période d'utilisation: illimité = EFUP-e |
|---|---|
| Pas de substances dangereuses au-dessus des valeurs seuils |
Les Classifications
eCl@ss
| eCl@ss 4.0 | Vingt sept million deux cent soixante mille sept cent |
|---|---|
| eCl@ss 4.1 | Vingt sept million deux cent soixante mille sept cent |
| eCl@ss 5.0 | Vingt sept million deux cent soixante mille sept cent |
| eCl@ss 5.1 | Vingt sept million deux cent soixante mille sept cent |
| eCl@ss 6.0 | Vingt sept million deux cent soixante mille sept cent |
| eCl@ss 7.0 | Vingt sept million quatre cent quarante mille trois cent neuf |
| eCl@ss 8.0 | Vingt sept million quatre cent quarante mille trois cent neuf |
| eCl@ss 9.0 | Vingt sept million quatre cent quarante mille trois cent neuf |
ETIM
| ETIM 3.0 | EC001121 |
|---|---|
| ETIM 4.0 | EC002638 |
| ETIM 5.0 | EC002638 |
| ETIM 6.0 | EC002638 |
| ETIM 7.0 | EC002638 |
UNSPSC
| UNSPSC 6.01 | Trente million deux cent onze mille huit cent dix |
|---|---|
| UNSPSC 7.0901 | Trente neuf million cents vingt et une mille quatre cent neuf |
| UNSPSC 11 | Trente neuf million cents vingt et une mille quatre cent neuf |
| UNSPSC 12.01 | Trente neuf million cents vingt et une mille quatre cent neuf |
| UNSPSC 13.2 | Trente neuf million cents vingt et une mille quatre cent neuf |
| UNSPSC 18.0 | Trente neuf million cents vingt et une mille quatre cent neuf |
| UNSPSC 19.0 | Trente neuf million cents vingt et une mille quatre cent neuf |
| UNSPSC 20.0 | Trente neuf million cents vingt et une mille quatre cent neuf |
| UNSPSC 21.0 | Trente neuf million cents vingt et une mille quatre cent neuf |
| Caractéristique | Valeur |
|---|---|
| Type de raccordement (EF000064) | Autre |
| Finition des contacts (EF001587) | Jack |
| Nombre de pôles (EF001391) | 12 |
| Nombre de rangées de contacts à fiche (EF006935) | 1 |
| Dimension des contacts (EF007326) | 5.08 mm |
| Dimension des raccordements (EF006827) | 5.08 mm |
| Angle contact/raccordement conducteur (EF007546) | Autre |
| Courant assigné In (EF008250) | 12 A |
| Tension assignée (EF000228) | 320 V |
| Tension nominale de tenue aux chocs (EF002993) | 4 kV |
| Catégorie de surtension (EF006785) | III |
| Degré de pollution (EF006786) | 2 |
| Section de conducteur connectable à fil fin sans embout de câble (EF007341) | 0.2 mm² |
| Section de conducteur connectable à fil fin avec embout de câble (EF007339) | 0.25 mm² |
| Section de conducteur connectable monofilaire (EF007337) | 0.34 mm² |
| Finition du raccordement électrique (EF003961) | Borne à vis |
| Type de câble connectable (EF006816) | Câble rond |
| Matériau du revêtement de contact (EF004020) | Étain |
| Matériau du contact (EF007544) | Cuivre |
| Matériau du corps isolant (EF007543) | Polyamide |
| Matériau du boîtier (EF001596) | Autre |
| Couleur du boîtier (EF000136) | Vert |
| Classe d'inflammabilité du matériau isolant selon UL 94 (EF002521) | V0 |
| Température de fonctionnement (EF002393) | -40 °C |
