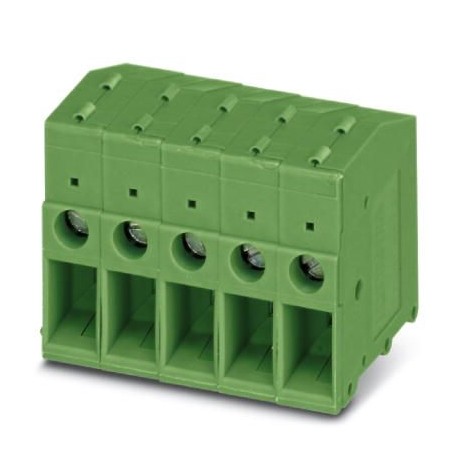

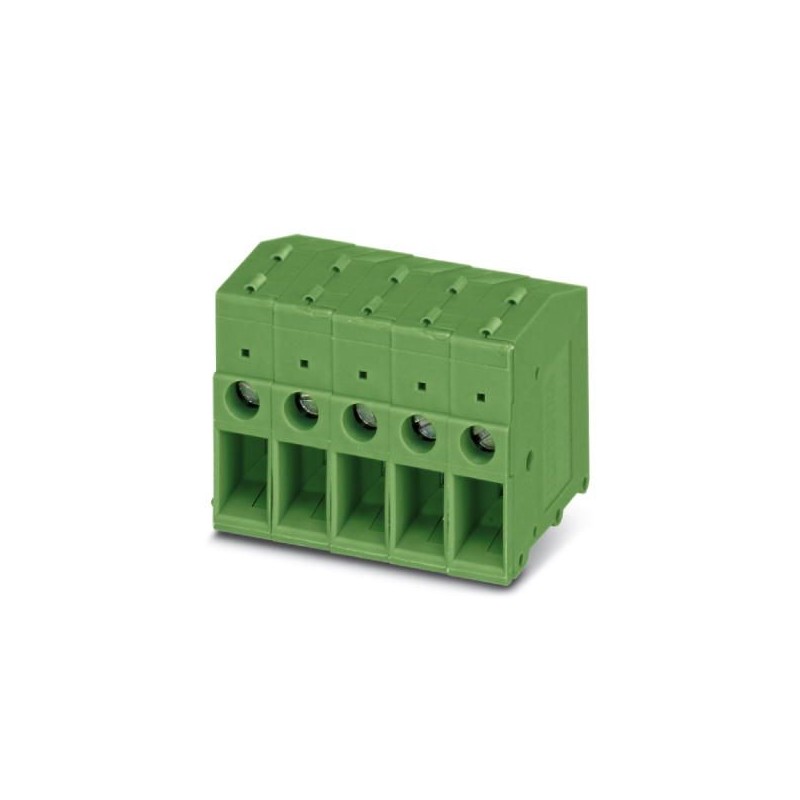

FRONT 4-H-7,62 BK
1702051
PHOENIX_CONTACT
50
Bloc de jonction C.I.
Connecteurs > Borne de circuit imprimé
Connecteurs PCB
* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Merci de vous intéresser à nos produits, nous espérons que le délai indiqué soit de votre convenance.
Pendant le traitement de la commande, vous pouvez sélectionner le type d'envoi qui vous convient. Aérien Express 24Hrs, Terrestres Standard 48/72Hres, etc.
Code de commande | 1702051 |
---|---|
Unité de conditionnement | 1 |
GTIN | 4017918590765 |
Numéro du tarif douanier | 85369010 |
Désignation abrégée | Bloc de jonction C.I. |
---|---|
Famille d'articles | FRONT 4-H |
Pas | 7,62 mm |
Nombre de pôles | 1 |
Type de raccordement | Raccordement vissé frontal |
Filetage vis | M3 |
Type de montage | Soudage à la vague |
Tracé brochage | Brochage double linéaire |
Nombre d'étages | 1 |
Courant de référence | 32 A |
---|---|
Tension d'isolement assignée (III/2) | 630 V |
Tension de choc assignée (III/2) | 6 kV |
Section de conducteur rigide | 0,5 mm² ... 6 mm² |
---|---|
Section de conducteur souple | 0,5 mm² ... 6 mm² |
Section de conducteur AWG / kcmil | 20 ... 10 |
Section de conducteur souple avec embout, sans cône d'entrée isolant | 0,5 mm² ... 4 mm² |
Section de conducteur souple avec embout et collier isolant | 0,5 mm² ... 2,5 mm² |
2 conducteurs rigides de même section | 0,5 mm² ... 1,5 mm² |
2 conducteurs souples de même section | 0,5 mm² ... 1,5 mm² |
2 conducteurs souples de même section avec AEH sans cône d'entrée isolant | 0,25 mm² ... 1 mm² |
2 conducteurs souples de même section avec TWIN-AEH et cône d'entrée isolant | 0,5 mm² ... 1 mm² |
Longueur à dénuder | 14 mm |
Couple de serrage | 0,5 Nm ... 0,6 Nm |
Remarque | Conforme à WEEE/RoHS, exempt de trichite suivant la norme CEI 60068-2-82/JEDEC JESD 201 |
---|---|
Matériau de contact | Alliage de Cu |
Qualité de surface | étamé par trempage à chaud |
Surface métallique point de connexion (couche supérieure) | Etain (5 - 7 µm Sn) |
Surface métallique zone de soudage (couche supérieure) | Etain (5 - 7 µm Sn) |
Matériau isolant | PA |
---|---|
Groupe d'isolant | I |
IRC selon CEI 60112 | 600 |
Classe d'inflammabilité selon UL 94 | V0 |
Indice d'inflammabilité au fil incandescent GWFI selon EN 60695-2-12 | 850 |
Température d'ignition au fil incandescent GWIT selon EN 60695-2-13 | 775 |
Température des essais de pression à bille selon la norme EN 60695-10-2 | 125 °C |
Dessin coté | |
---|---|
Légende | Illustration schématique : pour de plus amples informations, voir le schéma de la famille de produits dans le centre de téléchargement |
Longueur [ l ] | 26 mm |
Hauteur [ h ] | 33,4 mm |
Pas | 7,62 mm |
Hauteur de montage (sans picot) | 28,4 mm |
Longueur de broche [P] | 5 mm |
Dimensions des picots | 1 x 0,8 mm |
Type de conditionnement | Emballé dans un carton |
---|---|
Unité d'emballage | 50 |
Dénomination unités d'emballage | Quantité |
Courant de référence | 32 A |
---|---|
Tension d'isolement assignée (III/2) | 630 V |
Tension de choc assignée (III/2) | 6 kV |
Groupe d'isolant | I |
---|---|
Tension | 500 V |
Tension d'isolement assignée (III/3) | 500 V |
Tension d'isolement assignée (III/2) | 630 V |
Tension d'isolement assignée (II/2) | 1000 V |
Tension de choc assignée (III/3) | 6 kV |
Tension de choc assignée (III/2) | 6 kV |
Tension de choc assignée (II/2) | 6 kV |
China RoHS | Période d'utilisation conforme : illimitée = EFUP-e |
---|---|
Aucune substance dangereuse dépassant les valeurs seuils ; |
Titre: | Taille: | Type: |
---|---|---|
PDF CATALOGUE PHOENIX CONNECTEURS FR.pdf | 14 Mbytes |
