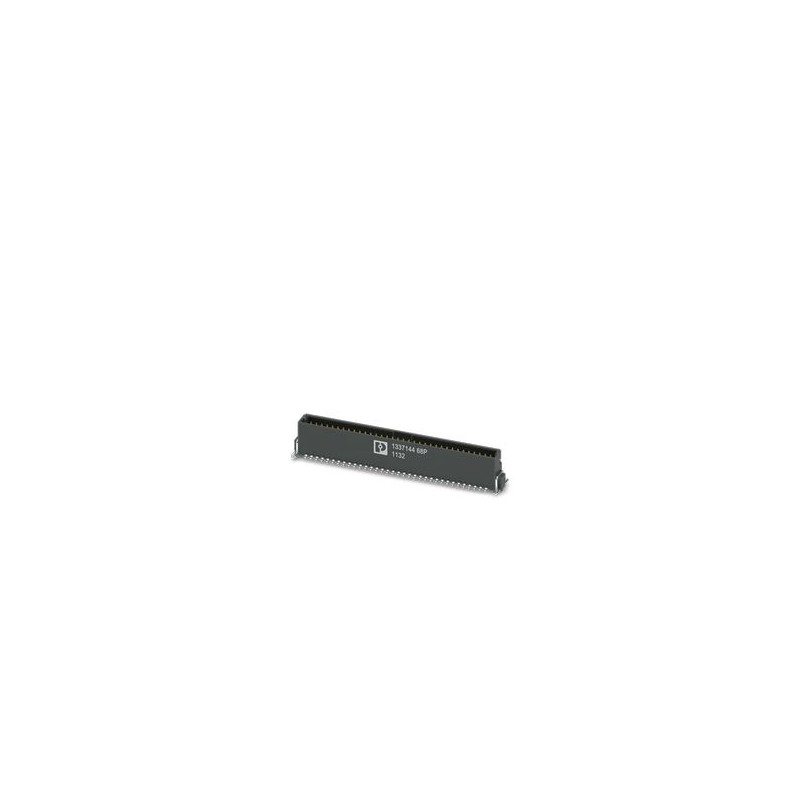

FR 1,27/ 68-MV 3,25 1337144 PHOENIX CONTACT Bande de lames CMS, courant assigné : 2,2 A, tension d’essai : 8..
FR 1,27/ 68-MV 3,25
1337144
PHOENIX_CONTACT
280
Bande de lames CMS, courant assigné : 2,2 A, tension d’essai : 840 V AC, nombre de pôles : 68, pas : 1,27 mm, couleur : noir, surface de contact : Au, type de connexion de contact : mâle, montage : soudage CMS
Bande de couteaux CMS, Courant nominal : 2,2 A, Tension d’essai : 840 VAC, Nombre de pôles : 68, Pas : 1,27 mm, Couleur : Noir, Contacts de surface : Or, Type de contact : Mâle, Montage : Soudure SMD
Connecteur mâle CMS, courant nominal : 2,2 A, Tension d’essai : 840 V AC, nombre de positions : 68, pas : 1,27 mm, couleur : noir, surface de contact : or, type de connexion de contact : broche, montage : soudure CMS
Connecteurs > Connecteur de circuit imprimé
Connecteurs PCB
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Les plus vendus
▲En savoir plus
▲| Type de produit | Connecteur SMD mâle |
| Famille de produits | FR 1,27/.. -MV 3,25 |
| Nombre de postes | 68 |
| Tanguer | 1,27 millimètre |
| Nombre de lignes | 2 |
| Disposition des broches | Géométrie linéaire des pastilles |
| Courant nominal IN | 2.2 A IEC 60512-5-2 :2002-02 (à 20°C 100 pôles) |
| Degré de pollution | 3 |
| Résistance au contact | 10 mΩ |
| Tension d’essai | 840 V AC IEC 60512-4-1 :2003 |
| Type de montage | Soudure SMD |
| Disposition des broches | Géométrie linéaire des pastilles |
| Traitement des notes | |
| Processus | Soudure par refusion |
| Niveau sensible à l’humidité | MSL 1 |
| Classification de la température TC | 260 °C |
| Cycles de soudure dans la refusion | 3 |
| Données sur les matériaux - contact | |
| note | Conforme à la norme DEEE/RoHS, exempt de moustaches selon la norme CEI 60068-2-82/JEDEC JESD 201 |
| Matériel de contact | Alliage de cuivre |
| Caractéristiques de surface | Revêtement sélectif |
| Surface de contact métallique (couche supérieure) | Or (Au) |
| Surface de contact métallique (couche intermédiaire) | Nickel (Ni) |
| Zone de soudure de surface métallique (couche supérieure) | Étain (Sn) |
| Zone de soudure de surface métallique (couche intermédiaire) | Nickel (Ni) |
| Caractéristiques des matériaux - boîtier | |
| Couleur (boîtier) | Noir (9005) |
| Matériau isolant | LCP |
| Groupe de matériaux isolants | IIIb |
| CTI selon IEC 60112 | 150 |
| Indice d’inflammabilité selon UL 94 | V0 |
| Section transversale AWG | (converti selon IEC) |
| Remarques sur le fonctionnement | La tension admissible pendant le fonctionnement dépend de l’application, en tenant compte des dégagements d’air et des lignes de fuite dans le cadre des exigences d’isolation conformément à la norme CEI 60664-1. |
| Dessin dimensionnel |  |
| Tanguer | 1,27 millimètre |
| Largeur [w] | 48,27 millimètre |
| Hauteur [h] | 9 mm |
| Longueur [l] | 7,2 millimètre |
| Hauteur installée | 8,25 millimètre |
| application | |
| Capot de contact | 0,9 millimètre |
| Décalage central | ± 0,7 mm dans le sens longitudinal et transversal |
| Hauteur de la pile | 9,5 mm Tolérance : +1,5 mm (en combinaison avec Gamme d’articles : FR 1,27/.. -FV 6,25) |
| 12,3 mm Tolérance : +1,5 mm (en combinaison avec Gamme d’articles : FR 1,27/.. -FV 9,05) | |
| Longueur de la lingette | 1,5 mm |
| Tolérance angulaire | ± 5° dans le sens longitudinal et transversal |
| Conception de circuits imprimés | |
| Géométrie des plaquettes | 0,8 x 1,1 millimètre |
| Essai thermique Groupe d’essai C | |
| Spécification | CEI 60512-5-2 :2002-02 |
| Résistance d’isolation | |
| Spécification | CEI 60512-3-1 :2002-02 |
| Résistance d’isolement, positions voisines | ≥ 5 GΩ |
| Dégagements d’air et lignes de fuite | |
| Groupe de matériaux isolants | IIIb |
| Valeur minimale pour le dégagement et la ligne de fuite | 0,56 millimètre |
| Test de vibration | |
| Spécification | CEI 60068-2-6 :2007-12 |
| fréquence | 10 - 2000 - 10 Hz |
| Vitesse de balayage | 1 octave/min |
| Amplitude | 1,5 mm (10 Hz ... 58 Hz) |
| Vitesse de balayage | 200 m/s² (58 Hz ... 2000 Hz) |
| Durée du test par axe | 2,5 h |
| Test de durabilité | |
| Spécification | IEC 60512-9-1 :2010-03 (suivante) |
| Résistance de contact R1 | 10 mΩ |
| Résistance de contact R2 | 15 mΩ |
| Cycles d’insertion/retrait | 500 |
| Résistance d’isolement, positions voisines | ≥ 5 GΩ |
| Chocs | |
| Spécification | CEI 60068-2-27 :2008-02 |
| Forme de l’impulsion | Semi-sinusoïdale |
| Accélération | 490 m/s² |
| Durée du choc | 11 ms |
| Mode d’emploi de l’essai | Axes X, Y et Z (pos. et nég.) |
| Conditions ambiantes | |
| Température ambiante (fonctionnement) | -55 °C ... 125 °C |
| Température ambiante (stockage/transport) | -40 °C ... 70 °C |
| Humidité relative (stockage/transport) | 30 % ... 70 % |
| Température ambiante (assemblage) | -5 °C ... 100 °C |
| Dessin dimensionnel |  |
| Type d’emballage | Ruban adhésif de 72 mm de large |
| [W] largeur de bande | 72 mm |
| Dimension hors tout de la bobine [W2] | 78,4 millimètre |
| [A] diamètre de la bobine | 330 mm |
| Type d’emballage extérieur | Sac transparent |
| Niveau ESD | (D) conducteur électrostatique |
| Spécification | DIN EN 61340-5-1 (VDE 0300-5-1) : 2008-07 |
| Caractéristique | Valeur |
|---|---|
| Finition du connecteur (EF007495) | Connecteur fixé |
| Finition des contacts (EF001587) | Broche |
| Nombre de rangées de contacts à fiche (EF006935) | 2 |
| Dimension des contacts (EF007326) | 1.27 mm |
| Dimension des raccordements (EF006827) | 1.27 mm |
| Courant assigné In (EF008250) | 2.2 A |
| Catégorie de surtension (EF006785) | III |
| Degré de pollution (EF006786) | 2 |
| Matériau du revêtement de contact (EF004020) | Or |
| Finition du raccordement électrique (EF003961) | Autre |
| Matériau du corps isolant (EF007543) | Autre |
| Couleur du boîtier (EF000136) | Noir |
| Classe d'inflammabilité du matériau isolant selon UL 94 (EF002521) | V0 |
| Température de fonctionnement (EF002393) | -55 °C |
| Type de banderolage (EF007011) | Autre |
