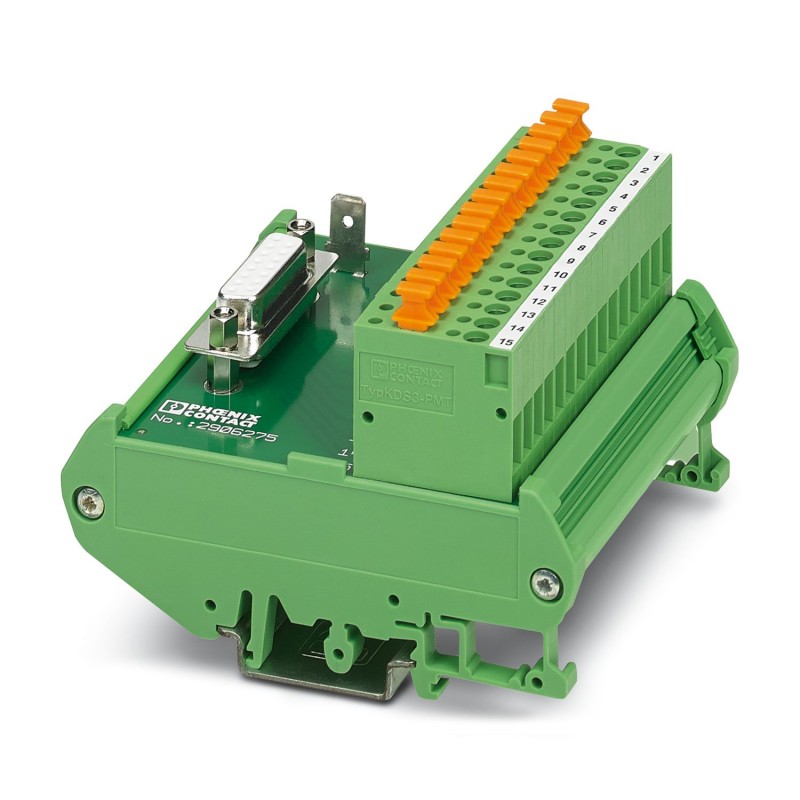

UM-D15SUB-F/KDS3-PMT/SC061 2906275 PHOENIX CONTACT Module interface
UM-D15SUB-F/KDS3-PMT/SC061
2906275
PHOENIX_CONTACT
50
Module interface
Module VARIOFACE, avec multiprise D-SUB à 15 broches et raccord à vis avec séparation des lames, pour montage sur rail NS 35/7,5 ou NS 32
Module VARIOFACE, avec connecteur femelle SUB-D à 15 pôles et raccordement vissé avec sectionnement par couteau, pour montage sur NS 35/7,5 ou NS 32
Interface
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Les plus vendus
▲En savoir plus
▲| Type de produit | Module de transmission |
| Nombre de pôles | 15 |
| État de la gestion des données | |
| Révision de l'article | 04 |
| Propriétés d'isolation: Distances dans l'air et lignes de fuite | |
| Isolant | Isolation fonctionnelle |
| Catégorie de surtension | II |
| Degré de pollution | 2 |
| Tension de service (AC) | ≤ 30 V AC |
| Tension de service (DC) | ≤ 60 V DC |
| Courant (par branche) | ≤ 2 A |
| Courant (Courant total) | ≤ 4 A |
| Distances dans l'air et lignes de fuite | |
| Tension d'isolement assignée | 125 V |
| Tension de tenue aux chocs assignée | 1,2 kV (1,2 / 50 μs) |
| Raccordement 1 (niveau de commande) | |
| Connexion selon la norme | CEI 60807-2 |
| Type de raccordement | Connecteur femelle D-SUB-15 |
| Filetage vis | UNC 4-40 |
| Nombre de connexions | 1 |
| Nombre de pôles | 15 |
| Cycles d'enfichage | > 500 |
| Pas | 2,74 mm |
| Raccordement 2 (niveau terrain) | |
| Type de raccordement | Connexion vissée, avec couteau de sectionnement |
| Longueur à dénuder | 8 mm |
| Filetage vis | M3 |
| Nombre de pôles | 15 |
| Section de conducteur rigide | 0,2 mm² ... 4 mm² |
| Section de câble rigide (2 conducteurs de même section) | 0,2 mm² ... 1 mm² |
| Section de conducteur souple | 0,2 mm² ... 4 mm² |
| 0,25 mm² ... 1,5 mm² (Avec embout sans cône d'entrée isolant) | |
| 0,25 mm² ... 1,5 mm² (Embout avec cône isolant en plastique) | |
| Section de câble flexible (2 conducteurs de même section) | 0,2 mm² ... 1 mm² |
| 0,25 mm² ... 0,75 mm² (Avec embout sans cône d'entrée isolant) | |
| 0,5 mm² ... 1 mm² (Embout et cône d'entrée isolant TWIN) | |
| Section conduct. AWG | 24 ... 12 |
| Couple de serrage | 0,5 Nm ... 0,6 Nm |
| Pas | 5,08 mm |
| Présence d'un affichage d'état | Non |
| Dimensions de l'article | |
| Largeur | 78,3 mm |
| Hauteur | 89,6 mm |
| Profondeur | 65,78 mm |
| Couleur | vert (RAL 6021) |
| Conditions ambiantes | |
| Indice de protection (Module) | IP00 |
| Indice de protection (Emplacement de montage) | ≥ IP54 |
| Température ambiante (fonctionnement) | -20 °C ... 50 °C |
| Température ambiante (stockage/transport) | -20 °C ... 70 °C |
| Altitude | ≤ 2000 m |
| UKCA | |
| Certificat | Conformité UKCA |
| Distances dans l'air et lignes de fuite | |
| Normes/Prescriptions | EN IEC 60664-1 |
| Type de montage | Montage sur rail DIN |
| Emplacement pour le montage | indifférent |
| Information pour le fonctionnement | Pour une utilisation conforme, il convient de respecter les prescriptions de la directive d'installation (voir Téléchargements). En cas d'application ou d'utilisation avec des produits d'autres fabricants, il faut en outre respecter les prescriptions, les consignes de sécurité et avertissements du fabricant tiers concerné. |
Datasheet - PDF
▲| Titre: | Taille: | Type: |
|---|---|---|
| PDF CATALOGUE PHOENIX TECHNIQUES DINTERFACE FR.pdf | 29 Mbytes |
|
