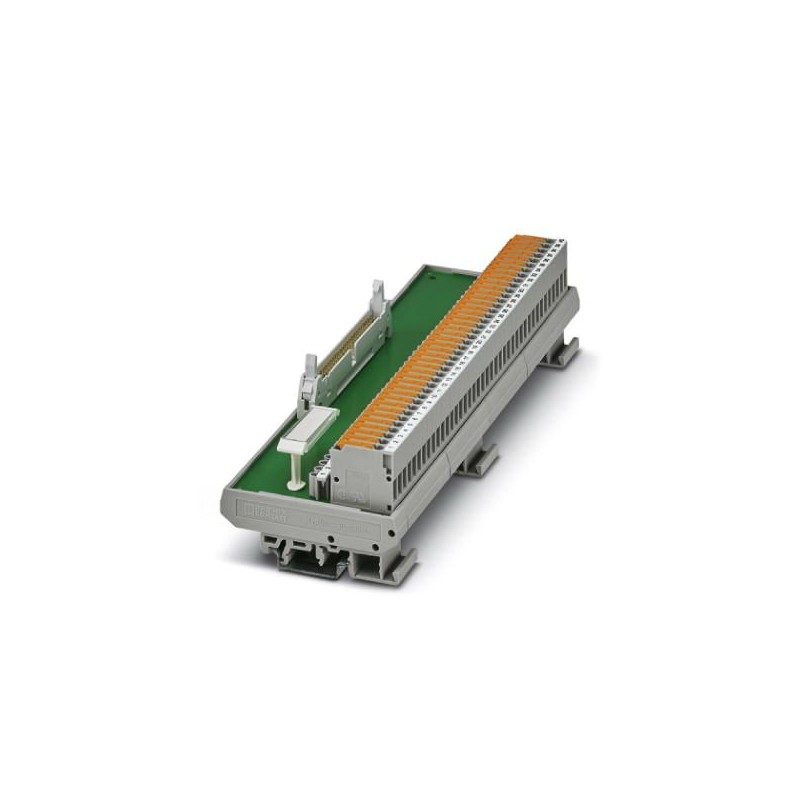

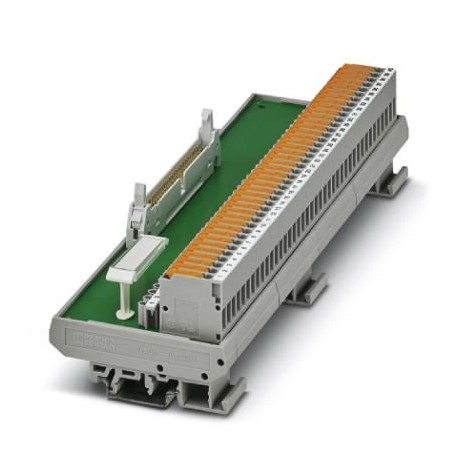

FLKM 50/KDS3-MT/PPA/S7-1500 2909893 PHOENIX CONTACT Module interface
FLKM 50/KDS3-MT/PPA/S7-1500
2909893
PHOENIX_CONTACT
Article à la demande, sans remboursement.
Module interface
Module d’interconnexion VARIOFACE pour Siemens SIMATIC® S7-1500, avec marquage spécifique® SIMATIC (1-40), bornier interruptible à couteau et prise de test
Commande industrielle API > Module de transfert
Interface
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Related products
▲Les plus vendus
▲En savoir plus
▲Données commerciales
| Code de commande | 2909893 |
|---|---|
| Unité de conditionnement | 1 pcs |
| Remarque | Fabrication à la commande (pas de reprise) |
| GTIN | 4055626407876 |
| Poids par pièce (hors emballage) | 0,490 KGM |
| Numéro du tarif douanier | 85369010 |
| Pays d'origine | DE (Allemagne) |
Conditions d'environnement
| Température ambiante (fonctionnement) | -20 °C ... 70 °C |
|---|---|
| Température ambiante (stockage/transport) | -20 °C ... 70 °C |
Généralités
| Tension de service max. admissible | 25 V AC |
|---|---|
| 60 V DC | |
| Courant max. admissible (par branche) | 1 A |
| Courant max. admissible (toutes branches) | 2 A (BJ 9, 10, 19, 20, 29, 30, 39, 40) |
| Affichage d'état | Non |
| Emplacement pour le montage | indifférent |
| Conseils pour le montage | Juxtaposables |
| Indice de protection | IP20 |
Caractéristiques de raccordement 1
| Dénomination connexion | Niveau terrain |
|---|---|
| Type de raccordement | Connexion vissée, avec couteau de sectionnement |
| Longueur à dénuder | 8 mm |
| Filetage vis | M3 |
| Section de conducteur rigide | 0,2 mm² ... 4 mm² |
| Section de conducteur souple | 0,2 mm² ... 2,5 mm² |
| Section conduct. AWG | 24 ... 12 |
Caractéristiques de raccordement 2
| Dénomination connexion | Niveau des automates |
|---|---|
| Type de raccordement | IDC/FLK connecteur mâle |
| Nombre de connexions | 1 |
| Nombre de pôles | 50 |
| Pas | 2,54 mm |
Commande prise en charge
| Commande | SIEMENS S7-1500 |
|---|---|
| - carte d'E/S adaptée | 6ES7 531-7KF00-0AB0 |
| 6ES7 531-7NF00-0AB0 | |
| 6ES7 531-7NF10-0AB0 | |
| 6ES7 531-7PF00-0AB0 | |
| 6ES7 532-5HF00-0AB0 |
Normes et spécifications
| Normes/Prescriptions | DIN EN 50178 |
|---|---|
| Tension d'isolement assignée | 63 V |
| Tension de choc assignée | 0,6 kV |
| Isolant | Isolation fonctionnelle |
| Degré de pollution | 2 |
| Catégorie de surtension | II |
Environmental Product Compliance
| China RoHS | Période d'utilisation conforme (EFUP) : 50 ans |
|---|---|
| La déclaration du fabricant dans l'onglet « Downloads » contient des informations détaillées sur les substances dangereuses. |
Classifications
eCl@ss 4.027250313eCl@ss 4.127250313eCl@ss 5.027250313eCl@ss 5.127250313eCl@ss 7.027141152eCl@ss 8.027141152eCl@ss 9.027141152
| Caractéristique | Valeur |
|---|---|
| Finition raccordement électrique, côté champ (EF005525) | Borne à vis |
| Finition raccordement électrique, côté commande (EF008549) | Fiche plate |
| Nombre de pôles (EF001391) | 40 |
| Tension assignée (EF000228) | 30 V |
| Courant nominal assigné (EF000227) | 1 A |
| Profondeur (EF000049) | 52.29 mm |
| Largeur (EF000008) | 213.45 mm |
| Hauteur (EF000040) | 77 mm |
| Type de montage (EF000003) | Profilé chapeau 35 mm |
