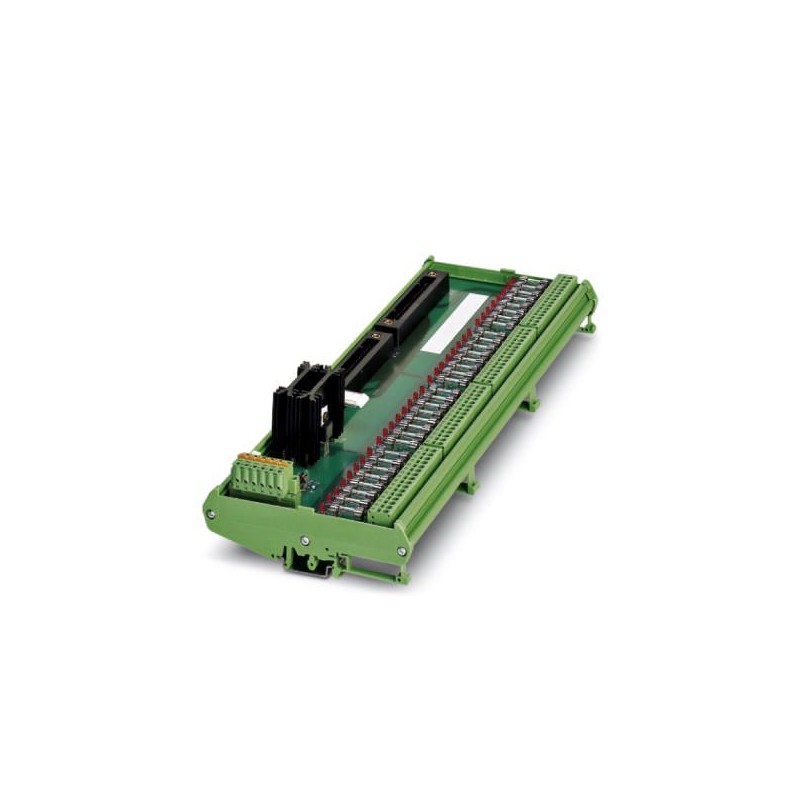

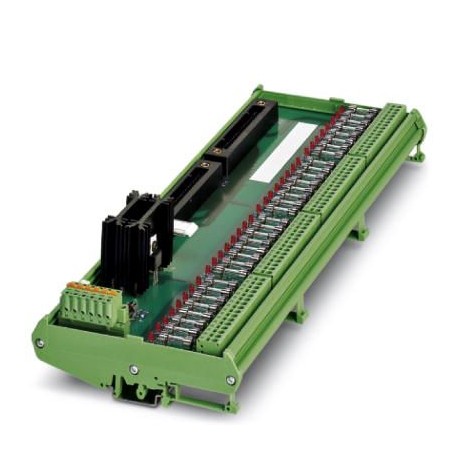

FLKM-2KS50/BFI/SPT/CS/C-L 2321842 PHOENIX CONTACT Module passif
FLKM-2KS50/BFI/SPT/CS/C-L
2321842
PHOENIX_CONTACT
Module passif
Interface
* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Les plus vendus
▲En savoir plus
▲Données commerciales
| Code de commande | 2321842 |
|---|---|
| Unité de conditionnement | 1 pcs |
| Remarque | Fabrication à la commande (pas de reprise) |
| GTIN | 4046356350631 |
| Poids par pièce (hors emballage) | 0,800 KGM |
| Numéro du tarif douanier | 85369010 |
| Pays d'origine | DE (Allemagne) |
Remarque
| Restriction d'utilisation | CEM : produit de classe A, voir déclaration du fabriquant dans la section Téléchargements |
|---|
Conditions d'environnement
| Température ambiante (fonctionnement) | -20 °C ... 50 °C |
|---|---|
| Température ambiante (stockage/transport) | -20 °C ... 70 °C |
Généralités
| Remarque | La surveillance de la tension du module ne fonctionne pas en association avec des blocs de jonction-fusibles HESILED avec voyant lumineux intégré et montés en amont. |
|---|---|
| Ne pas effectuer de raccordement mixte de canaux voisins avec des tensions SELV/PELV et des tensions dangereuses au contact. | |
| Lors de l'utilisation d'une tension très basse tension de sécurité/très basse tension de protection (≤ 25 V AC ou 60 V DC), le dispositif n'a pas besoin d'une protection supplémentaire contre les contacts. | |
| Au moins une isolation fonctionnelle est installée côté sortie (dans la direction du rail DIN), par rapport aux modules voisins. Si le niveau d'exigence de l'application en matière d'isolation devait être supérieur (isolation de base ou isolation renforcée), il devrait alors être réalisé par des mesures appropriées (p. ex. des séparateurs). | |
| Tension de service max. admissible | 24 V DC |
| Tension nominale UN | 19,2 V DC ... 26,4 V DC |
| Courant max. admissible (par branche) | 100 mA (tenir compte du derating) |
| Courant max. admissible (toutes branches) | 4 A (tenir compte du derating) |
| Affichage d'état | LED rouge |
| Emplacement pour le montage | indifférent |
| Conseils pour le montage | Juxtaposables |
Données de sortie
| Dénomination | |
|---|---|
| Type de contact | 1 contact NO |
| Type du contact de commutation | Contact double |
| Matériau des contacts | AgNi, plaqué or 5 µm |
| Tension de commutation maximale | < 25 V AC |
| 48 V DC | |
| Tension de commutation minimale | 5 V DC |
| Intensité permanente limite | 1 A |
| Courant de commutation minimal | 1 mA |
| Puissance de coupure (charge ohmique) max. | 24 W (24 V DC) |
| 48 W (48 V DC) | |
| 25 VA (25 V AC) | |
| Durée de vie mécanique | env. 2x 107cycles |
Caractéristiques de raccordement 1
| Dénomination connexion | Niveau terrain |
|---|---|
| Type de raccordement | Raccordement à ressort |
| Section de conducteur rigide | 0,2 m² ... 4 mm² |
| Section de conducteur souple | 0,2 mm² ... 2,5 mm² |
| Section conduct. AWG | 24 ... 12 |
Caractéristiques de raccordement 2
| Dénomination connexion | Niveau des automates |
|---|---|
| Type de raccordement | Compatible Yokogawa KS |
| Couple de serrage | 0,5 Nm |
| Nombre de connexions | 2 |
| Nombre de pôles | 50 |
| Remarque | Câbles préconfectionnés utilisables : Phoenix Contact YUC50, Yokogawa AKB331 |
Commande prise en charge
| Commande | YOKOGAWA CS3000 CentumVP |
|---|---|
| - carte d'E/S adaptée | ADV151 |
| ADV161 | |
| ADV551 | |
| ADV561 | |
| Commande | YOKOGAWA STARDOM |
| - carte d'E/S adaptée | NFDV151 |
| NFDV161 | |
| NFDV551 | |
| NFDV561 |
Normes et spécifications
| Normes/Prescriptions | DIN EN 50178 |
|---|---|
| Tension d'isolement assignée | 50 V DC |
| Tension de choc assignée | 0,5 kV |
| Isolant | Isolation fonctionnelle |
| Degré de pollution | 2 |
| Catégorie de surtension | II |
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | Période d'utilisation conforme (EFUP) : 50 ans |
| La déclaration du fabricant dans l'onglet « Downloads » contient des informations détaillées sur les substances dangereuses. |
Classifications
eCl@ss 4.027250313eCl@ss 4.127250313eCl@ss 5.027250313eCl@ss 5.127250300eCl@ss 6.027242600eCl@ss 7.027141152eCl@ss 8.027141152eCl@ss 9.027141152
