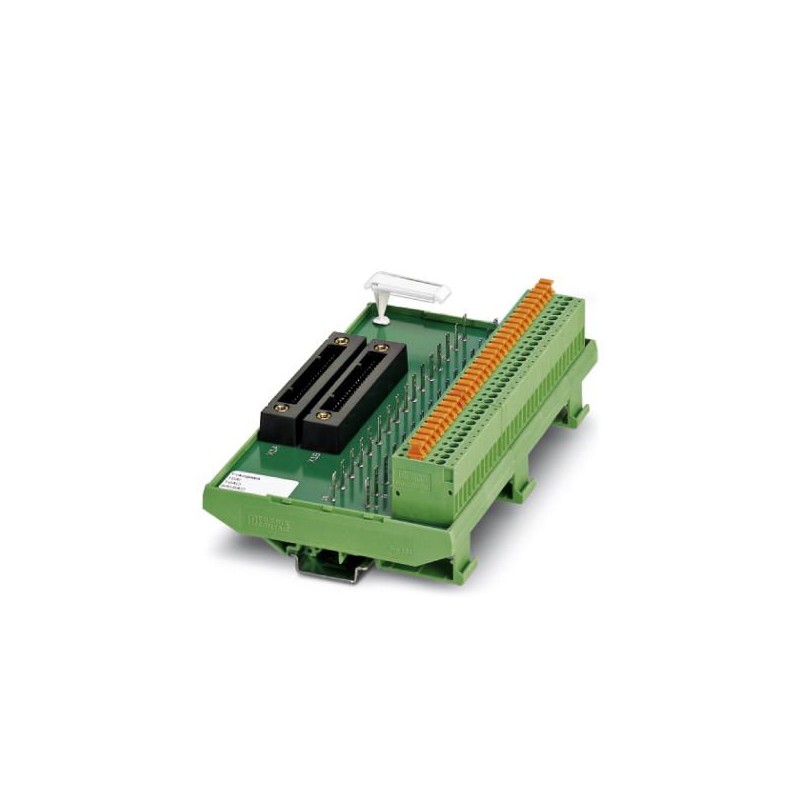

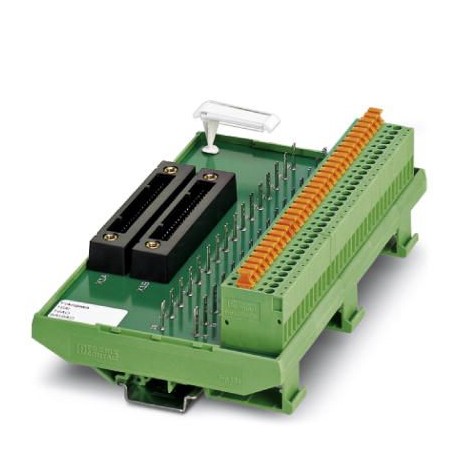

FLKM-2KS40/PMT/ST/YCS 2321981 PHOENIX CONTACT Module passif
FLKM-2KS40/PMT/ST/YCS
2321981
PHOENIX_CONTACT
Article à la demande, sans remboursement.
Module passif
Module d’interconnexion 1:1 pour les modules d’E/S analogiques Yokogawa AAI 141, AAI 143, AAV 141, AAV 142, AAI 543, AAV 542, AAI 841 et AAB 841. Connexion système redondante, connexions à vis côté terrain avec interruption de couteau.
Commande industrielle API > Module de transfert
Interface
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Related products
▲Les plus vendus
▲En savoir plus
▲Données commerciales
| Code de commande | 2321981 |
|---|---|
| Unité de conditionnement | 1 pcs |
| Remarque | Fabrication à la commande (pas de reprise) |
| GTIN | 4046356450270 |
| Poids par pièce (hors emballage) | 0,470 KGM |
| Numéro du tarif douanier | 85369010 |
| Pays d'origine | DE (Allemagne) |
Conditions d'environnement
| Température ambiante (fonctionnement) | -20 °C ... 70 °C |
|---|---|
| Température ambiante (stockage/transport) | -20 °C ... 70 °C |
Généralités
| Tension de service max. admissible | 24 V DC ±10 % |
|---|---|
| Courant max. admissible (par branche) | 100 mA |
| Emplacement pour le montage | indifférent |
| Conseils pour le montage | Juxtaposables |
Caractéristiques de raccordement 1
| Dénomination connexion | Niveau terrain |
|---|---|
| Type de raccordement | Connexion vissée, avec couteau de sectionnement |
| Section de conducteur rigide | 0,2 mm² ... 2,5 mm² |
| Section de conducteur souple | 0,2 mm² ... 1,5 m² |
| Section conduct. AWG | 24 ... 14 |
Caractéristiques de raccordement 2
| Dénomination connexion | Niveau des automates |
|---|---|
| Type de raccordement | Compatible Yokogawa KS |
| Couple de serrage | 0,5 Nm |
| Nombre de connexions | 2 |
| Nombre de pôles | 40 |
| Remarque | Câbles préconfectionnés utilisables : Phoenix Contact YUC40, Yokogawa KS1 |
Commande prise en charge
| Commande | YOKOGAWA CS3000 CentumVP |
|---|---|
| - carte d'E/S adaptée | AAI543 |
| AAI141 | |
| AAI143 | |
| AAI841 | |
| AAV141 | |
| AAV142 | |
| AAB841 | |
| AAV542 | |
| Commande | YOKOGAWA STARDOM |
| - carte d'E/S adaptée | NFAI141 |
| NFAI143 | |
| NFAI543 | |
| NFAI841 | |
| NFAB841 | |
| NFAV542 | |
| NFAV141 | |
| NFAV142 |
Normes et spécifications
| Normes/Prescriptions | DIN EN 50178 |
|---|---|
| Tension de choc assignée | 0,8 kV |
| Degré de pollution | 2 |
| Catégorie de surtension | III |
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | Période d'utilisation conforme (EFUP) : 50 ans |
| La déclaration du fabricant dans l'onglet « Downloads » contient des informations détaillées sur les substances dangereuses. |
Classifications
eCl@ss 4.027250313eCl@ss 4.127250313eCl@ss 5.027250313eCl@ss 5.127250300eCl@ss 6.027242600eCl@ss 7.027141152eCl@ss 8.027141152eCl@ss 9.027141152
| Caractéristique | Valeur |
|---|---|
| Finition raccordement électrique, côté champ (EF005525) | Borne à vis |
| Nombre de pôles (EF001391) | 32 |
| Tension assignée (EF000228) | 50 V |
| Courant nominal assigné (EF000227) | 1 A |
| Profondeur (EF000049) | 55.4 mm |
| Largeur (EF000008) | 180.1 mm |
| Hauteur (EF000040) | 111.8 mm |
| Type de montage (EF000003) | Profilé chapeau 35 mm |
