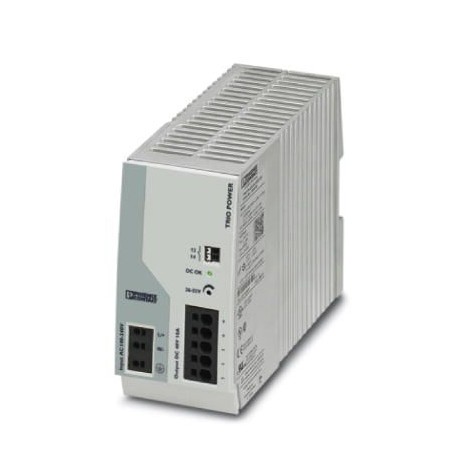

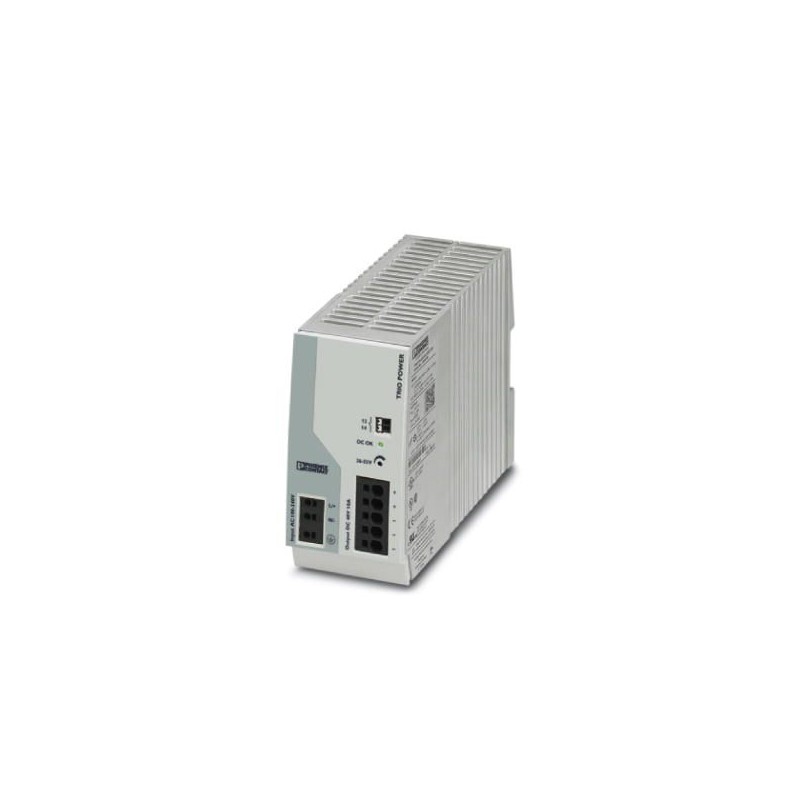

TRIO-PS-2G/1AC/48DC/10 2903160 PHOENIX CONTACT Alimentation
TRIO-PS-2G/1AC/48DC/10
2903160
PHOENIX_CONTACT
Alimentation
TRIO POWER Alimentation primaire à découpage avec raccord enfichable pour montage sur rail, entrée : monophasé, sortie : 48VDC/10A
Appareillage industriel basse tension > Alimentation en courant continu
Alimentations
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Related products
▲Les plus vendus
▲En savoir plus
▲Données commerciales
| Code de commande | 2903160 |
|---|---|
| Unité de conditionnement | 1 pcs |
| Page catalogue | Page 225 (C-4-2017) |
| GTIN | 4055626255415 |
| Poids par pièce (hors emballage) | 0,000 KGM |
| Numéro du tarif douanier | 85044030 |
| Pays d'origine | CN (Chine) |
Conditions d'environnement
| Indice de protection | IP20 |
|---|---|
| Température ambiante (fonctionnement) | -25 °C ... 70 °C (> 60 °C Derating: 2,5 %/K) |
| Température ambiante (type de démarrage testé) | -40 °C |
| Température ambiante (stockage/transport) | -40 °C ... 85 °C |
| Humidité de l'air max. admissible (service) | ≤ 95 % (à 25 °C, sans condensation) |
| Classe climatique | 3K3 (selon EN 60721) |
| Degré de pollution | 2 |
| Hauteur d'installation | ≤ 5000 m (> 2000 m, déclassement: 10 %/1000 m) |
Données d'entrée
| Plage de tension nominale d'entrée | 100 V AC ... 240 V AC |
|---|---|
| 110 V DC ... 250 V DC | |
| Plage de tension d'entrée | 100 V AC ... 240 V AC -15 % ... +10 % |
| 99 V DC ... 275 V DC | |
| Rigidité diélectrique maximum | ≤ 300 V AC 15 s |
| Plage de fréquence AC | 50 Hz ... 60 Hz ±10 % |
| Courant de décharge vers PE | < 3,5 mA |
| Courant absorbé | 5,6 A (100 V AC) |
| 5,4 A (120 V AC) | |
| 2,6 A (230 V AC) | |
| 2,4 A (240 V AC) | |
| Consommation nominale | 604,7 VA |
| Choc de courant d'enclenchement | 20 A (à 25 °C) |
| Protection contre microcoupures | typ. 10 ms (120 V AC) |
| typ. 15 ms (230 V AC) | |
| Fusible d'entrée | 10 A (interne (protection fine)) |
| Sélection des fusibles appropriés | 10 A ... 16 A (Caractéristique B, C, D, K) |
| Facteur de puissance (cos phi) | 0,85 |
| Dénomination de la protection | Protection contre les transitoires |
| Circuit/composant de protection | Varistance |
Données de sortie
| Tension de sortie nominale | 48 V DC ±1 % |
|---|---|
| Plage de réglage de la tension de sortie (USet) | 36 V DC ... 55 V DC (> 48 V DC, constante de puissance limitée) |
| Courant nominal de sortie (IN) | 10 A |
| Boost dynamique (lDyn.Boost) | 15 A (5 s) |
| Derating | > 60 °C ... 70 °C (2,5 % / K) |
| Montage en parallèle autorisé | oui, pour la redondance et l'augmentation de la puissance |
| Connectabilité en série | oui |
| Résistance à l'alimentation de retour | ≤ 60 V DC |
| Protection antisurtension en sortie | ≤ 60 V DC |
| Tolérance de réglage | < 1 % (modification charge statique 10 % ... 90 %) |
| < 3 % (Modification de la charge dynamique 10 % ... 90 %, 10 Hz) | |
| < 0,1 % (modification tension d'entrée ±10 %) | |
| Ondulation résiduelle | < 50 mVCC(pour les valeurs nominales) |
| Puissance de sortie | 480 W |
| Temps d'enclenchement typique | < 1 s |
| Pointes de commutation charge nominale | < 1000 mVCC |
| Puissance dissipée à vide maximale | < 5,7 W (230 V) |
| Puissance dissipée charge nominale max. | < 44 W |
Généralités
| Poids net | 1,4 kg |
|---|---|
| Rendement | > 93 % (à 230 V AC et aux valeurs nominales) |
| Tension d'isolement entrée/sortie | 3 kV AC |
| 1,5 kV AC | |
| Classe de protection | I (en armoire électrique fermée) |
| Indice de protection | IP20 |
| MTBF (IEC 61709, SN 29500) | > 1800000 h (25 °C) |
| > 800000 h (40 °C) | |
| > 480000 h (60 °C) | |
| Emplacement pour le montage | Profilé horizontal NS 35, EN 60715 |
| Conseils pour le montage | juxtaposable : horizontalement 0 mm (≤ 40 °C), 10 mm (≤ 70 °C), verticalement 50 mm |
Caractéristiques de raccordement entrée
| Type de raccordement | Raccordement Push-in |
|---|---|
| Section de conducteur rigide min. | 0,2 mm² |
| Section de conducteur rigide max. | 4 mm² |
| Section de conducteur souple min. | 0,2 mm² |
| Section de conducteur souple max. | 2,5 mm² |
| Section du conducteur AWG min. | 24 |
| Section du conducteur AWG max. | 12 |
| Longueur à dénuder | 10 mm |
Caractéristiques de raccordement sortie
| Type de raccordement | Raccordement Push-in |
|---|---|
| Section de conducteur rigide min. | 0,2 mm² |
| Section de conducteur rigide max. | 10 mm² |
| Section de conducteur souple min. | 0,2 mm² |
| Section de conducteur souple max. | 6 mm² |
| Section du conducteur AWG min. | 24 |
| Section du conducteur AWG max. | 8 |
| Longueur à dénuder | 15 mm |
Caractéristiques de raccordement signalisation
| Type de raccordement | Raccordement Push-in |
|---|---|
| Section de conducteur rigide min. | 0,2 mm² |
| Section de conducteur rigide max. | 1,5 mm² |
| Section de conducteur souple min. | 0,2 mm² |
| Section de conducteur souple max. | 1,5 mm² |
| Section du conducteur AWG min. | 24 |
| Section du conducteur AWG max. | 16 |
| Longueur à dénuder | 8 mm |
Normes et spécifications
| Compatibilité électromagnétique | Conformité à la directive CEM 2014/30/UE |
|---|---|
| Emission | EN 55011 (EN 55022) |
| Immunité | EN 61000-6-2:2005 |
| Normes/Prescriptions | EN 61000-4-2 |
| Décharge par contact | 4 kV (Sévérité de contrôle 2) |
| Normes/Prescriptions | EN 61000-4-3 |
| Plage de fréquence | 80 MHz ... 1 GHz |
| Intensité de champ | 10 V/m (Sévérité de contrôle 3) |
| Plage de fréquence | 1,4 GHz ... 2 GHz |
| Intensité de champ | 3 V/m (Sévérité de contrôle 2) |
| Normes/Prescriptions | EN 61000-4-4 |
| Remarque | Critère B |
| Normes/Prescriptions | EN 61000-6-3 |
| EN 61000-4-6 | |
| Plage de fréquence | 0,15 MHz ... 80 MHz |
| Tension | 10 V (Sévérité de contrôle 3) |
| Directive basse tension | Conformité à la directive NSR 2014/35/UE |
| Norme - sécurité des transformateurs | EN 61558-2-16 (distances dans l'air et lignes de fuite uniquement) |
| Norme – sécurité électrique | CEI 60950-1/VDE 0805 (SELV) |
| Norme – Equipement électronique des installations à courant fort | EN 50178/VDE 0160 (PELV) |
| Norme – Faible tension de protection | CEI 60950-1 (SELV) et EN 60204-1 (PELV) |
| Norme, sectionnement sûr | DIN VDE 0100-410 |
| Norme - Limitation des courants réseau et d'harmoniques | EN 61000-3-2 |
| Homologations UL | UL Listed UL 508 |
| Norme UL/C-UL Recognized UL 60950-1 | |
| Choc | 18 ms, 30g, dans chaque direction (selon CEI 60068-2-27) |
| Vibrations (service) | < 15 Hz, amplitude ±2,5 mm (selon CEI 60068-2-6) |
| 15 Hz ... 150 Hz, 4g, 90 min. | |
| Applications ferroviaires | EN 50121-4 |
Environmental Product Compliance
| China RoHS | Période d'utilisation conforme (EFUP) : 25 ans ; |
|---|---|
| La déclaration du fabricant dans l'onglet « Downloads » contient des informations détaillées sur les substances dangereuses. |
Classifications
eCl@ss 4.027040702eCl@ss 4.127040702eCl@ss 5.027049002eCl@ss 5.127049002eCl@ss 6.027049000eCl@ss 7.027049002eCl@ss 8.027049002eCl@ss 9.027040701
| Caractéristique | Valeur |
|---|---|
| Type de tension d'alimentation (EF002991) | CA/CC |
| 1ere tension de sortie (EF006792) | 36 V |
| Courant de sortie max. 1 (EF008284) | 15 A |
| Tension de sortie ajustable (EF007002) | Oui |
| Valeur nominale de la tension de sortie 1 (EF009393) | 48 V |
| Valeur nominale du courant de sortie 1 (EF009396) | 10 A |
| Protégé contre les courts-circuits (EF007332) | Oui |
| Tension d'alimentation assignée à CA 50 Hz (EF007076) | 100 V |
| Tension d'alimentation assignée à CA 60 Hz (EF007077) | 100 V |
| Tension d'alimentation assignée CC (EF007078) | 99 V |
| Tension de sortie réglée (EF003092) | Oui |
| Puissance absorbée (EF000346) | 604.7 VA |
| Puissance dissipée (EF003034) | 480 W |
| Stabilisé (EF005302) | Oui |
| Finition du raccordement électrique (EF003961) | Autre |
| Montage possible sur barres profilées (EF003972) | Oui |
| Montage mural possible (EF003973) | Non |
| Adapté à un montage sur rail (EF001126) | Non |
| Hauteur d'encastrement (EF000332) | 130 mm |
| Montage direct possible (EF005689) | Non |
| Largeur (EF000008) | 68 mm |
| Hauteur (EF000040) | 130 mm |
| Profondeur (EF000049) | 160 mm |
| Adapté aux fonctions de sécurité (EF001597) | Oui |
| SIL conformément à IEC 61508 (EF009889) | Sans |
| Niveau de performance selon EN ISO 13849-1 (EF007399) | Sans |
| Classe de protection (IP) (EF005474) | IP20 |
| Classe de protection (NEMA) (EF011959) | Autre |
