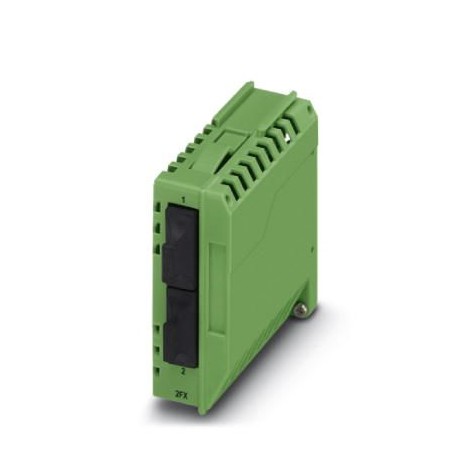

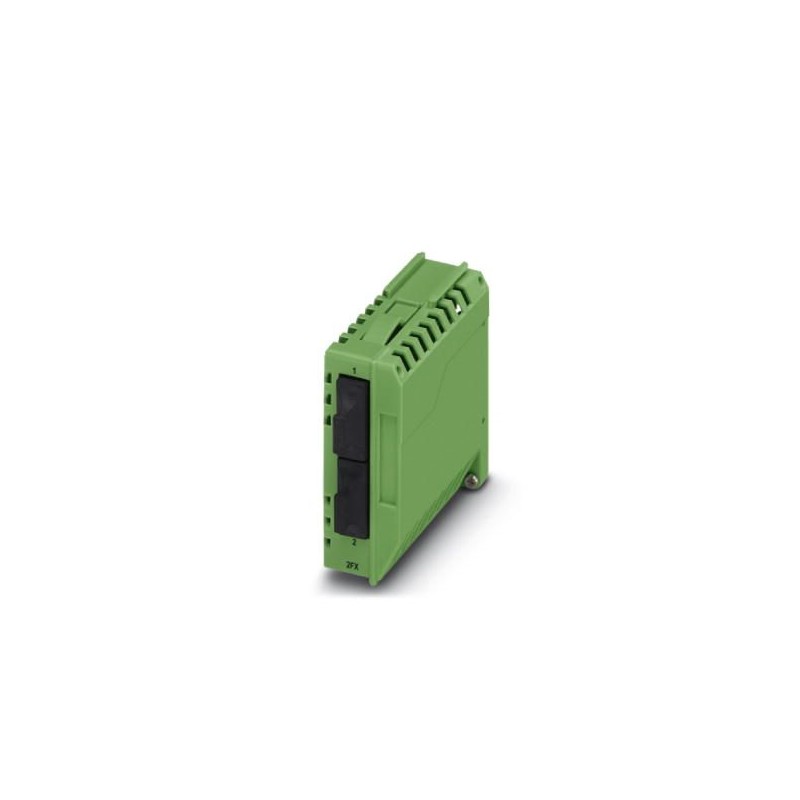

FL IF 2FX SC-D 2832425 PHOENIX CONTACT Module média
FL IF 2FX SC-D
2832425
PHOENIX_CONTACT
Module média
Module d’interface fibre optique pour connexion multimode en fibre de verre 100Base-FX (1300 nm), SC, direc. Connexion vers le bas
I / O
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Related products
▲Les plus vendus
▲En savoir plus
▲Données commerciales
| Code de commande | 2832425 |
|---|---|
| Unité de conditionnement | 1 pcs |
| Remarque | Fabrication à la commande (pas de reprise) |
| Page catalogue | Page 422 (C-6-2017) |
| GTIN | 4017918929138 |
| Poids par pièce (hors emballage) | 0,080 KGM |
| Numéro du tarif douanier | 85176200 |
| Pays d'origine | DE (Allemagne) |
Remarque
| Restriction d'utilisation | CEM : produit de classe A, voir déclaration du fabriquant dans la section Téléchargements |
|---|
Dimensions
| Dessin coté | |
|---|---|
| Légende | L'illustration représente une version du module d'interface avec la tête de station FL SWITCH MM HS |
| Largeur | 31 mm |
| Hauteur | 75,7 mm |
| Profondeur | 72,5 mm |
Conditions d'environnement
| Indice de protection | IP20 |
|---|---|
| Température ambiante (fonctionnement) | 0 °C ... 55 °C (pas de condensation) |
| Température ambiante (stockage/transport) | -20 °C ... 70 °C |
| Humidité de l'air admissible (service) | 10 % ... 95 % (pas de condensation) |
| Humidité de l'air admissible (stockage/transport) | 10 % ... 95 % (pas de condensation) |
Interfaces
| Interface 1 | Ethernet : 100Base-FX selon IEEE 802.3 |
|---|---|
| Nombre de ports | 2 |
| Vitesse de transmission | 100 MBit/s (raccordement par le bas) |
| Distance de transmission | 10000 m (maximum (en fonction de la fibre utilisée)) |
| Interface 2 | Ethernet : 100Base-FX selon IEEE 802.3 |
| Nombre de ports | 2 |
| Vitesse de transmission | 100 MBit/s |
| Distance de transmission | 2800 m (fibre de verre avec F-G 50/125 1,6 dB/km F800) |
| 6400 m (fibre de verre avec F-G 50/125 0,7 dB/km F1200) | |
| 3000 m (fibre de verre avec F-G 62,5/125 2,6 dB/km F600) | |
| 2800 m (fibre de verre avec F-G 50/125 1,6 dB/km F800) | |
| Longueur d'ondes | 1300 nm |
Contrôles mécaniques
| Type de contrôle | Chocs selon EN 60068-2-27/CEI 60068-2-27 |
|---|---|
| Résultat du contrôle | Fonctionnement : 25g, durée 11 ms, choc sous forme d'impulsion semi-sinusoïdale |
| Type de contrôle | Chocs selon EN 60068-2-27/CEI 60068-2-27 |
| Résultat du contrôle | Stockage et transport : 50g, durée 11 ms, choc sous forme d'impulsion semi-sinusoïdale |
| Type de contrôle | Résistance aux vibrations selon EN 60068-2-6/CEI 60068-2-6 |
| Résultat du contrôle | Fonctionnement / stockage / transport : 5g, 150 Hz, critère 3 |
| Classe d'inflammabilité selon UL 94 | V0 |
Conformité aux directives CEM
| Développé selon la norme | IEC 61000-6.2 |
|---|---|
| Norme d'essai | CEI 61000-4-2 (Immunité aux décharges électrostatiques) |
| Résultat du contrôle | Critère B |
| Norme d'essai | CEI 61000-4-3 (Immunité aux champs électromagnétiques rayonnés) |
| Résultat du contrôle | Critère A |
| Norme d'essai | CEI 61000-4-4 (Immunité aux transitoires rapides en salves) |
| Résultat du contrôle | Critère A |
| Norme d'essai | CEI 61000-4-5 (Immunité à l'onde de choc (foudre)) |
| Résultat du contrôle | Critère A |
| Norme d'essai | CEI 61000-4-6 (Immunité aux perturbations conduites) |
| Résultat du contrôle | Critère A |
| Norme d'essai | CEI 61000-4-8 (Immunité au champ magnétique 50 Hz) |
| Résultat du contrôle | Critère A |
| Norme d'essai | EN 55022 (Perturbations radioélectriques) |
| Résultat du contrôle | Critère A |
Normes et spécifications
| Compatibilité électromagnétique | Conformité à la directive CEM 2004/108/CE |
|---|---|
| Type de contrôle | Chocs selon EN 60068-2-27/CEI 60068-2-27 |
| Résultat du contrôle | Fonctionnement : 25g, durée 11 ms, choc sous forme d'impulsion semi-sinusoïdale |
| Type de contrôle | Chocs selon EN 60068-2-27/CEI 60068-2-27 |
| Résultat du contrôle | Stockage et transport : 50g, durée 11 ms, choc sous forme d'impulsion semi-sinusoïdale |
| Type de contrôle | Résistance aux vibrations selon EN 60068-2-6/CEI 60068-2-6 |
| Résultat du contrôle | Fonctionnement / stockage / transport : 5g, 150 Hz, critère 3 |
| Emission | EN 61000-6-3/-4 |
| Immunité | EN 61000-6-2:2005 |
| Vibration (stockage/transport) | 5g, 150 Hz, selon CEI 60068-2-6 |
| Exempt de substances néfastes à l'application d'enduits | selon la spécification VW |
| Connexion selon la norme | CUL |
| Isolation galvanique | 100Base-FX//alimentation |
| Classe d'inflammabilité selon UL 94 | V0 |
| Vibrations (service) | selon CEI 60068-2-6 : 5g, 150 Hz |
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | Période d'utilisation conforme : illimitée = EFUP-e |
| Aucune substance dangereuse dépassant les valeurs seuils ; |
Classifications
eCl@ss 4.027250501eCl@ss 4.127250501eCl@ss 5.027250501eCl@ss 5.119030100eCl@ss 6.019170100eCl@ss 7.019170390eCl@ss 8.019170390eCl@ss 9.019170390
| Caractéristique | Valeur |
|---|---|
| Ethernet (EF003535) | Oui |
| Fast Ethernet (EF003536) | Non |
| Gigabit Ethernet (EF003546) | Non |
| Power over Ethernet (EF005178) | Non |
| Hauteur (EF000040) | 81.85 mm |
| Largeur (EF000008) | 30.9 mm |
| Profondeur (EF000049) | 72.62 mm |
Datasheet - PDF
▲| Titre: | Taille: | Type: |
|---|---|---|
| PDF CATALOGUE PHOENIX AUTOMATION FR.pdf | 35 Mbytes |
|
| PHOENIX CONTACT-2832425-FL IF 2FX SC-D | 128 Kbytes |
|
