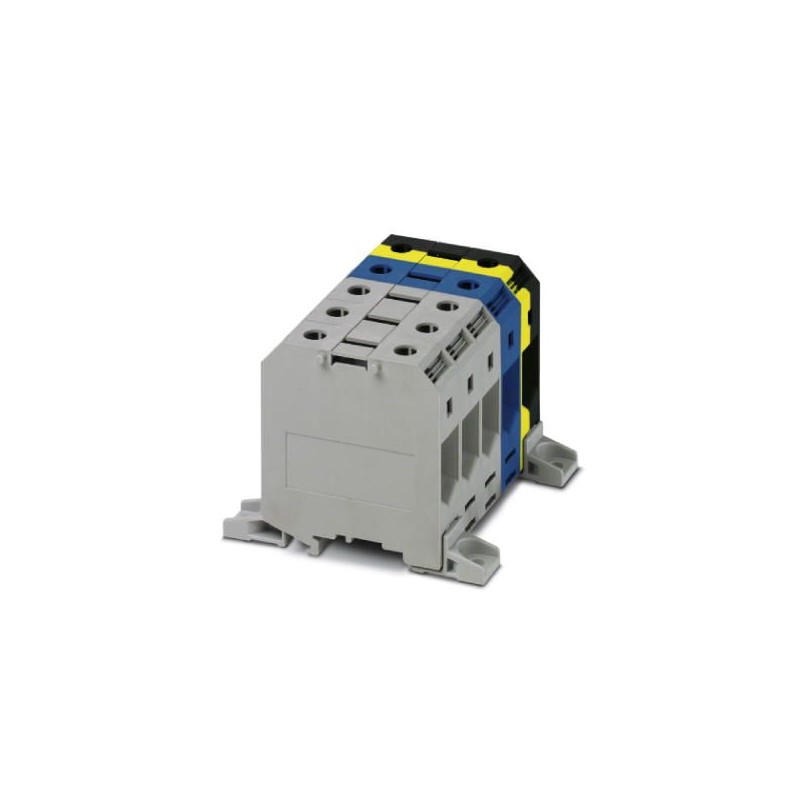

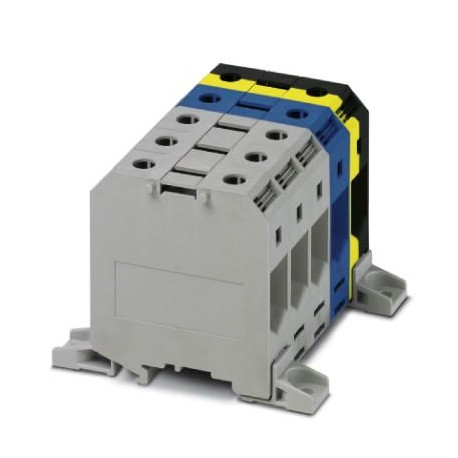

UKH 50-3L/N/FE-F 3076641 PHOENIX CONTACT BJ de traversée, Mode de raccordement: Raccordement vissé, Nombre d..
UKH 50-3L/N/FE-F
3076641
PHOENIX_CONTACT
2
BJ de traversée, Mode de raccordement: Raccordement vissé, Nombre de postes: 5, section: 16 mm²
Terminaux
* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
En savoir plus
▲Généralités
| Nombre de pôles | 5 |
|---|---|
| Nombre d'étages | 1 |
| Nombre de connexions | 10 |
| Potentiels | 5 |
| Section nominale | 50 mm² |
| Coloris | gris/bleu/noir-jaune |
| Matériau isolant | PA |
| Classe d'inflammabilité selon UL 94 | V0 |
| Tension de choc assignée | 8 kV |
| Degré de pollution | 3 |
| Catégorie de surtension | III |
| Groupe d'isolant | I |
| Courant de charge maximal | 150 A (pour une section de conducteur de 50 mm²) |
| Intensité nominale IN | 150 A |
| Tension nominale UN | 1000 V |
| Paroi latérale ouverte | non |
Dimensions
| Largeur | 100 mm |
|---|---|
| Longueur | 103,4 mm |
| Hauteur | 76 mm |
Caractéristiques de raccordement
| Mode de raccordement | Raccordement vissé |
|---|---|
| Connexion selon la norme | CEI 60947-7-1 |
| Remarque | Attention : dans la zone de téléchargement, vous trouverez des publications d'articles, des sections raccordables et des remarques quant au raccordement de conducteurs en aluminium. |
| Section de conducteur rigide min. | 16 mm² |
| Section de conducteur rigide max. | 70 mm² |
| Section du conducteur AWG min. | 6 |
| Section du conducteur AWG max. | 2/0 |
| Section de conducteur souple min. | 25 mm² |
| Section de conducteur souple max. | 70 mm² |
| Section de conducteur souple AWG min. | 3 |
| Section de conducteur AWG souple max. | 2/0 |
| Section de conducteur souple avec embout sans cône d'entrée isolant max. | 25 mm² |
| 50 mm² | |
| Section de conducteur souple avec embout et cône d'entrée isolant min. | 25 mm² |
| Section de conducteur souple avec embout et cône d'entrée isolant max. | 50 mm² |
| 2 conducteurs rigides de même section min. | 10 mm² |
| 2 conducteurs rigides de même section max. | 16 mm² |
| 2 conducteurs souples de même section min. | 10 mm² |
| 2 conducteurs souples de même section max. | 16 mm² |
| 2 conducteurs souples de même section avec AEH sans cône d'entrée isolant min. | 10 mm² |
| 2 conducteurs souples de même section avec AEH sans cône d'entrée isolant max. | 16 mm² |
| Longueur à dénuder | 24 mm |
| Gabarit | B10 |
| Filetage vis | M6 |
| Couple de serrage min. | 6 Nm |
| Couple de serrage max. | 8 Nm |
Normes et spécifications
| Connexion selon la norme | CEI 60947-7-1 |
|---|---|
| Classe d'inflammabilité selon UL 94 | V0 |
eCl@ss
| eCl@ss 4.0 | 27141120 |
|---|---|
| eCl@ss 4.1 | 27141120 |
| eCl@ss 5.0 | 27141120 |
| eCl@ss 5.1 | 27141120 |
| eCl@ss 6.0 | 27141120 |
| eCl@ss 7.0 | 27141120 |
| eCl@ss 8.0 | 27141120 |
| eCl@ss 9.0 | 27141120 |
ETIM
| ETIM 3.0 | EC000897 |
|---|---|
| ETIM 4.0 | EC000897 |
| ETIM 5.0 | EC000897 |
UNSPSC
| UNSPSC 6.01 | 30211811 |
|---|---|
| UNSPSC 7.0901 | 39121410 |
| UNSPSC 11 | 39121410 |
| UNSPSC 12.01 | 39121410 |
| UNSPSC 13.2 | 39121410 |
Datasheet - PDF
▲| Titre: | Taille: | Type: |
|---|---|---|
| PDF CATALOGUE PHOENIX BLOCS DE JONCTION FR.pdf | 68 Mbytes |
|
| PHOENIX CONTACT-3076641-UKH 50-3L/N/FE-F | 111 Kbytes |
|
