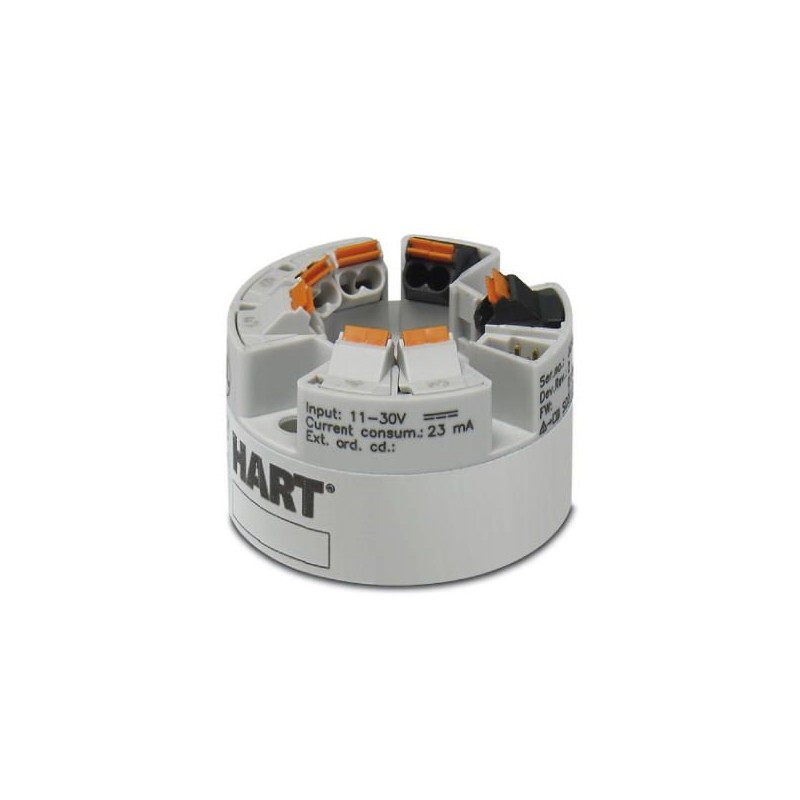

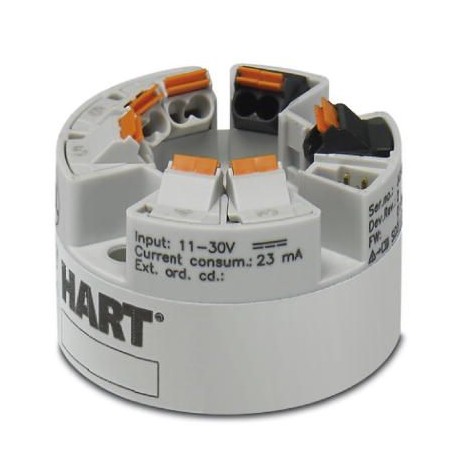

FA MCR-EX-HT-TS-I-OLP-PT 2908743 PHOENIX CONTACT Monté en tête de capteur
FA MCR-EX-HT-TS-I-OLP-PT
2908743
PHOENIX_CONTACT
Monté en tête de capteur
Le transmetteur de tête à boucle de sortie transmet jusqu’à deux signaux de capteur à partir de capteurs RTD et CT, ainsi que des transmetteurs de résistance et de tension via HART ou 4 ... 20 mA, configurable. SIL 2/3, sécurité intrinsèque.
Interface
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Les plus vendus
▲En savoir plus
▲Clé De Données Commerciales
| Orderkey | Deux million neuf cent huit mille sept cent quarante trois |
|---|---|
| Unité d'emballage | 1 pc |
| GTIN | 4055626347790 |
| Poids par Pièce (hors emballage) | 197.100 g |
| Tarif des douanes numéro | Quatre vingt cinq million quatre cent trente sept mille quatre vingt dix |
| Pays d'origine | DE (Allemagne) |
Conditions ambiantes
| Température ambiante (fonctionnement) | -40 °C ... 85 °C |
|---|---|
| -40 °C ... 70 °C (SIL active) | |
| Température ambiante (stockage/transport) | -50 °C ... 100 °C |
| L'altitude Maximum | ≤ 4000 m (au-Dessus du niveau de la mer) |
Les données d'entrée
| Les types de capteurs (RDT) qui peut être utilisé | Pt, Ni, Cu capteurs: 2, 3, 4 fils |
|---|---|
| Types de capteurs qui peuvent être utilisés (TC) | A, B, C, D, E, J, K, L, N, R, S, T, U |
| Résistance linéaire de la plage de mesure | 10 Ω ... 2000 Ω (Minimum plage de mesure: 10 Ω) |
Les données de sortie
| Signal de sortie actif | 4 mA ... 20 mA (HART) |
|---|---|
| 20 mA 4 mA (HART) | |
| Max. courant de sortie | 23 mA |
Alimentation
| Plage de tension d'alimentation | 11 V ... 42 V (Standard) |
|---|---|
| 11 V ... 32 V (SIL active) | |
| 11 V ... 30 V (Ex) | |
| Max. consommation de courant | 23,5 mA |
Les données de connexion
| Méthode de connexion | Pousser-dans le cadre |
|---|---|
| Chef de section transversale solide min. | 0.2 mm2 |
| Chef de section transversale solide max. | 1,5 mm2 |
| Chef de section AWG min. | Vingt quatre |
| Chef de section AWG max. | Seize |
| Chef de section transversale souple min. | 0.2 mm2 |
| Chef de section flexible max. | 1,5 mm2 |
| Dénudage des conducteurs | 10 mm |
Général
| Catégorie de surtension | II |
|---|---|
| Degré de pollution | Deux |
| Instructions de montage | Installation dans la tête de raccordement selon DIN 43729 forme B |
| La conformité | CE-conforme |
| ATEX | II 1G Ex ia IIC T6...T4 Ga |
| II 2G Ex ia IIC T6...T4 Gb | |
| IECEx | Ex ia IIC T6...T4 Ga |
| Ex ia IIC T6...T4 Gb | |
| UL, états-unis/Canada | UL 61010 Reconnu |
| FM approbation | NI / Classe I / Div. 1, 2 / Groupe ABCD T6/T5/T4 |
| CSA | Aia / Classe I / Groupe ABCD T6/T5/T4 |
Les normes et les Règlements
| La conformité | CE-conforme |
|---|---|
| ATEX | II 1G Ex ia IIC T6...T4 Ga |
| II 2G Ex ia IIC T6...T4 Gb | |
| IECEx | Ex ia IIC T6...T4 Ga |
| Ex ia IIC T6...T4 Gb | |
| UL, états-unis/Canada | UL 61010 Reconnu |
| FM approbation | NI / Classe I / Div. 1, 2 / Groupe ABCD T6/T5/T4 |
| EST / Classe I / Div. 1, 2 / Groupe ABCD | |
| CSA | Aia / Classe I / Groupe ABCD T6/T5/T4 |
L'Environnement De La Conformité Des Produits
| La Chine RoHS | Respectueux de l'environnement période d'utilisation: illimité = EFUP-e |
|---|---|
| Pas de substances dangereuses au-dessus des valeurs seuils |
Les Classifications
eCl@ss 4.0Vingt sept million deux cents mille deux cent sixeCl@ss 4.1Vingt sept million deux cents mille deux cent sixeCl@ss 5.0Vingt sept million deux cents mille deux cent sixeCl@ss 5.1Vingt sept million deux cents mille deux cent sixeCl@ss 6.0Vingt sept million deux cents mille deux cent sixeCl@ss 7.0Vingt sept million deux cents mille deux cent sixeCl@ss 8.0Vingt sept million deux cents mille deux cent sixeCl@ss 9.0Vingt sept million deux cent dix mille cents vingt neuf
Datasheet - PDF
▲| Titre: | Taille: | Type: |
|---|---|---|
| PDF CATALOGUE PHOENIX TECHNIQUES DINTERFACE FR.pdf | 29 Mbytes |
|
