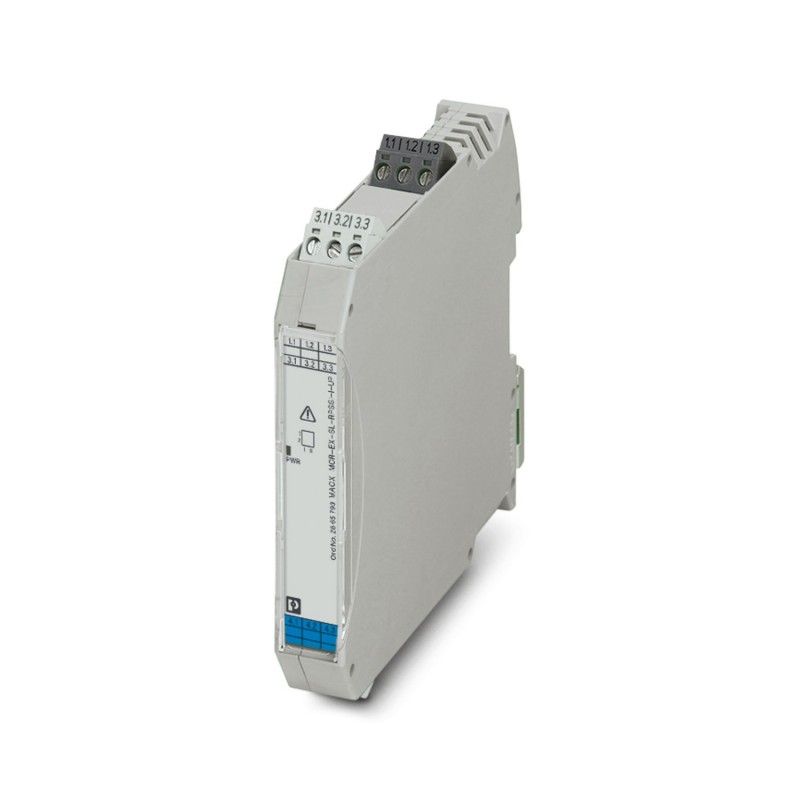

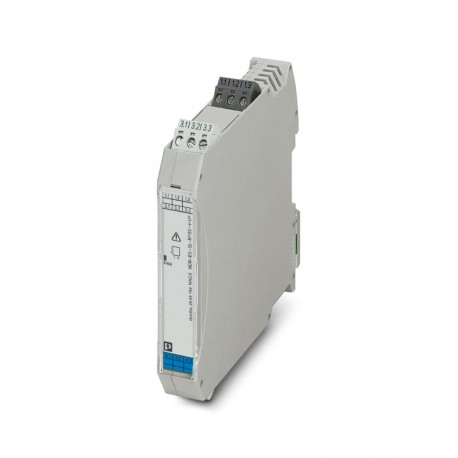

MACX MCR-EX-SL-RPSSI-I-UP 2865793 PHOENIX CONTACT Amplificateurs séparateurs alimentation/entrée
MACX MCR-EX-SL-RPSSI-I-UP
2865793
PHOENIX_CONTACT
Amplificateurs séparateurs alimentation/entrée
Interface
* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
En savoir plus
▲Données commerciales
| Code de commande | 2865793 |
|---|---|
| Unité de conditionnement | 1 pcs |
| Page catalogue | Page 143 (C-5-2017) |
| GTIN | 4046356324694 |
| Poids par pièce (hors emballage) | 0,185 KGM |
| Numéro du tarif douanier | 85437090 |
| Pays d'origine | DE (Allemagne) |
Conditions d'environnement
| Température ambiante (fonctionnement) | -20 °C ... 60 °C (Position de montage au choix) |
|---|---|
| Température ambiante (stockage/transport) | -40 °C ... 80 °C |
| Hauteur max. | ≤ 2000 m |
| Humidité de l'air admissible (service) | 10 % ... 95 % (pas de condensation) |
| Immunité | EN 61000-6-2 De faibles écarts peuvent survenir lors de perturbations. |
Données d'entrée
| Entrée de signal | Entrée courant active, à sécurité intrinsèque |
|---|---|
| Signal d'entrée courant | 4 mA ... 20 mA |
| Tension d'alimentation du transmetteur | > 16 V (20 mA) |
| > 15,3 V (22,5 mA) | |
| Entrée de signal | Entrée courant passive, à sécurité intrinsèque |
| Signal d'entrée courant | 0 mA ... 20 mA |
| 4 mA ... 20 mA | |
| Chute de tension | < 3,5 V (dans le fonctionnement du convertisseur / isolateur d'entrée) |
Données de sortie
| Sortie de signal | Sortie courant |
|---|---|
| Signal de sortie tension | 1 V ... 5 V (résistance interne, 250 Ω, 0,1%) |
| configuration via le commutateur DIP | |
| Signal de sortie courant | 4 mA ... 20 mA (active) |
| 4 mA ... 20 mA (Tension source ext. passive 14 V ... 26 V) | |
| Caractéristiques de transmission | 1:1 vers le signal d'entrée |
| Charge/charge de sortie Sortie courant | < 600 Ω (20 mA) |
| < 525 Ω (22,5 mA) | |
| Ondulation de sortie | < 20 mVeff |
| Réponse de sortie en cas de défaut | 0 mA (Rupture de ligne en entrée) |
| ≥ 22,5 mA (Court-circuit de la ligne en entrée) | |
| Sortie de signal | Sortie de courant (active et passive) |
| Signal de sortie tension | 0 V ... 5 V (résistance interne, 250 Ω, 0,1%) |
| 1 V ... 5 V (résistance interne, 250 Ω, 0,1%) | |
| Signal de sortie courant | 0 mA ... 20 mA (active) |
| 4 mA ... 20 mA (active) | |
| 0 mA ... 20 mA (Tension source ext. passive 14 V ... 26 V) | |
| 4 mA ... 20 mA (Tension source ext. passive 14 V ... 26 V) | |
| Charge/charge de sortie Sortie courant | < 600 Ω (20 mA) |
| < 525 Ω (22,5 mA) | |
| Ondulation de sortie | < 20 mVeff |
| Réponse de sortie en cas de défaut | 0 mA (Rupture de ligne en entrée) |
| 0 mA (Court-circuit de la ligne en entrée) |
Alimentation
| Dénomination | Fonctionnement du module d'isolation/alimentation |
|---|---|
| Plage de tension d'alimentation | 24 V ... 230 V AC/DC (-20 %/+10 %, 50/60 Hz) |
| Courant max. absorbé | < 80 mA (24 V DC / 20 mA) |
| Puissance dissipée | < 1,6 W (24 V DC / 20 mA) |
| Dénomination | Fonctionnement amplificateur d'isolation |
| Tension nominale d'alimentation | 24 V ... 230 V AC/DC (-20 %/+10 %, 50/60 Hz) |
| Courant max. absorbé | < 45 mA (24 V DC / 20 mA) |
| Puissance dissipée | < 1,1 W (24 V DC / 20 mA) |
Caractéristiques de raccordement
| Section de conducteur rigide min. | 0,2 mm² |
|---|---|
| Section de conducteur rigide max. | 2,5 mm² |
| Section de conducteur souple min. | 0,2 mm² |
| Section de conducteur souple max. | 2,5 mm² |
| Section du conducteur AWG min. | 24 |
| Section du conducteur AWG max. | 14 |
| Longueur à dénuder | 7 mm |
| Filetage vis | M3 |
| Type de raccordement | Raccordement vissé |
| Couple de serrage min. | 0,5 Nm |
| Couple de serrage max. | 0,6 Nm |
Généralités
| Nombre de voies | 1 |
|---|---|
| Erreur de transmission max. | < 0,1 % (de la déviation maximale) |
| Erreur de transmission typ. | < 0,05 % (de la déviation maximale) |
| Coefficient de température max. | < 0,01 %/K |
| Réponse indicielle (10-90 %) | < 600 µs (pour saut de 4 mA ... 20 mA) |
| Affichage d'état | LED verte (tension d'alimentation) |
| Classe d'inflammabilité selon UL 94 | V0 |
| Degré de pollution | 2 |
| Catégorie de surtension | II |
| Compatibilité électromagnétique | Conformité à la directive CEM |
| Emission | EN 61000-6-4 |
| Matériau du boîtier | PA 6.6-FR |
| Coloris | gris |
| Dénomination | Entrée/sortie/alimentation |
| Isolation galvanique | 300 Veff(Tension assignée d'isolement (catégorie de surtension II, degré de pollution 2, isolement sécurisé selon EN 61010-1)) |
| 2,5 kV (50 Hz, 1 min., tension d'essai) | |
| Dénomination | Entrée/sortie |
| Isolation galvanique | 375 V (Valeur de crête selon EN 60079-11) |
| Dénomination | Entrée/alimentation |
| Isolation galvanique | 375 V (Valeur de crête selon EN 60079-11) |
| Conformité | Conforme CE, également EN 61326 |
| ATEX | II (1) G [Ex ia Ga] IIC/IIB |
| II (1) D [Ex ia Da] IIIC | |
| II 3(1) G Ex nA [ia Ga] IIC/IIB T4 Gc | |
| IECEx | [Ex ia Ga] IIC/IIB |
| [Ex ia Da] IIIC | |
| Ex nA [ia Ga] IIC/IIB T4 Gc | |
| UL, USA/Canada | Classe I Div. 2; IS pour Classe I, II, III Div. 1 |
| SIL | 2 |
Données relatives à la sécurité
| Fonctionnement | Fonctionnement du module d'isolation/alimentation |
|---|---|
| Tension de sortie max. Uo | 25,2 V |
| Courant de sortie max. Io | 93 mA |
| Puissance de sortie max. Po | 587 mW |
| Groupe | IIC |
| Inductance extérieure maximale Lo | 2 mH |
| Capacité extérieure maximale Co | 107 nF |
| Groupe | IIB |
| Inductance extérieure maximale Lo | 4 mH |
| Capacité extérieure maximale Co | 820 nF |
| Tension maximale de sécurité Um | 253 V AC/DC (Modules d'approvisionnement) |
| Fonctionnement | Fonctionnement amplificateur d'isolation |
| Tension d'entrée Ui | ≤ 30 V |
| Courant d'entrée Ii | ≤ 150 mA |
| Capacité interne max. Ci | négligeable |
Données CEM
| Dénomination | Champ électromagnétique HF |
|---|---|
| Normes/Prescriptions | EN 61000-4-3 |
| Ecart courant par rapport à la valeur finale de la plage de mesure | 1 % |
| Dénomination | Perturbations transitoires rapides (en salves) |
| Normes/Prescriptions | EN 61000-4-4 |
| Ecart courant par rapport à la valeur finale de la plage de mesure | 1 % |
| Dénomination | Grandeurs perturbatrices acheminées |
| Normes/Prescriptions | EN 61000-4-6 |
| Ecart courant par rapport à la valeur finale de la plage de mesure | 1 % |
Normes et spécifications
| Compatibilité électromagnétique | Conformité à la directive CEM |
|---|---|
| Emission | EN 61000-6-4 |
| Dénomination | Champ électromagnétique HF |
| Normes/Prescriptions | EN 61000-4-3 |
| EN 61000-4-4 | |
| Dénomination | Grandeurs perturbatrices acheminées |
| Normes/Prescriptions | EN 61000-4-6 |
| Classe d'inflammabilité selon UL 94 | V0 |
| Conformité | Conforme CE, également EN 61326 |
| ATEX | II (1) G [Ex ia Ga] IIC/IIB |
| II (1) D [Ex ia Da] IIIC | |
| II 3(1) G Ex nA [ia Ga] IIC/IIB T4 Gc | |
| IECEx | [Ex ia Ga] IIC/IIB |
| [Ex ia Da] IIIC | |
| Ex nA [ia Ga] IIC/IIB T4 Gc | |
| UL, USA/Canada | Classe I Div. 2; IS pour Classe I, II, III Div. 1 |
| Groupe | IIC |
| IIB |
Environmental Product Compliance
| China RoHS | Période d'utilisation conforme (EFUP) : 50 ans |
|---|---|
| La déclaration du fabricant dans l'onglet « Downloads » contient des informations détaillées sur les substances dangereuses. |
Classifications
eCl@ss 4.027210120eCl@ss 4.127210120eCl@ss 5.027210120eCl@ss 5.127210120eCl@ss 6.027210120eCl@ss 7.027210120eCl@ss 8.027210120eCl@ss 9.027210120
