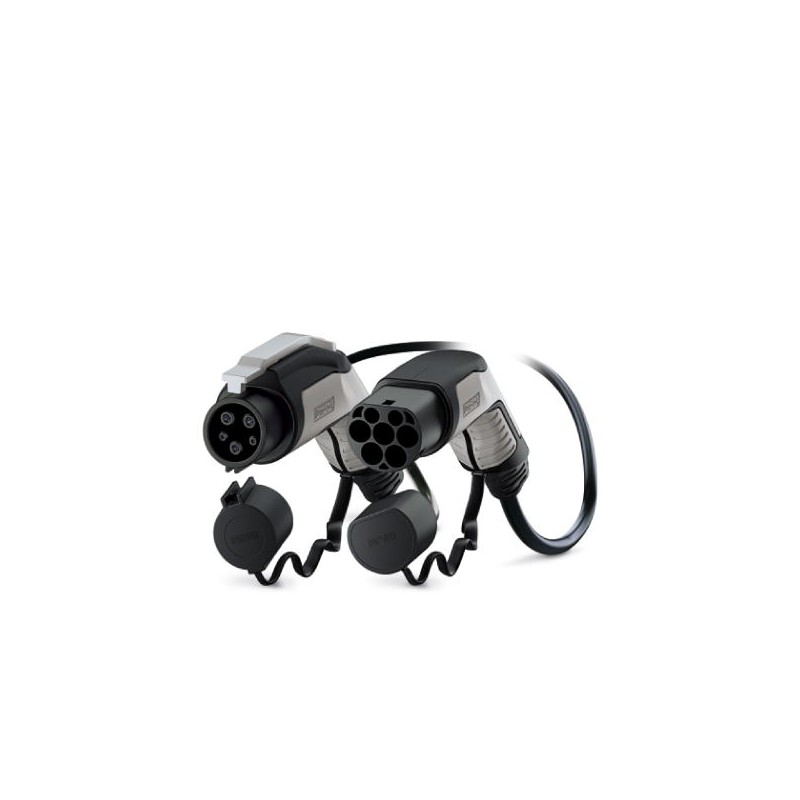

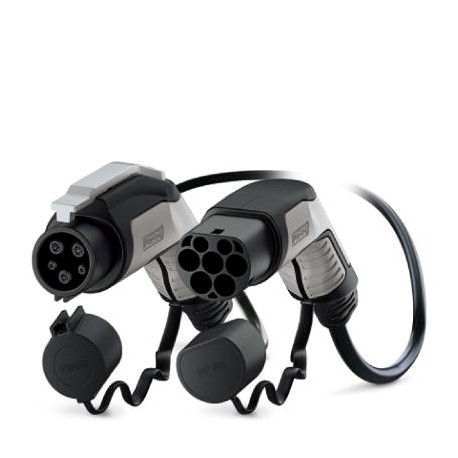

EV-TAG3PK-1AC20A-7,0M-ABL 1628034 PHOENIX CONTACT Câbles de charge AC
EV-TAG3PK-1AC20A-7,0M-ABL
1628034
PHOENIX_CONTACT
100
Câbles de charge AC
E-Mobility
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Les plus vendus
▲En savoir plus
▲Données commerciales
| Code de commande | 1628034 |
|---|---|
| Unité de conditionnement | 100 pcs |
| Quantité minimum de commande | 100 pcs |
| Remarque | Fabrication à la commande (pas de reprise) |
| GTIN | 4055626377407 |
| Poids par pièce (hors emballage) | 0,000 KGM |
| Numéro du tarif douanier | 85444290 |
| Pays d'origine | DE (Allemagne) |
Définition du produit
| Type de produit | Câble de charge AC avec connecteur de charge pour infrastructure, possibilité de verrouillage pour cadenas et caches de protection |
|---|---|
| Version | C-Line noir / gris |
| Normes/Prescriptions | CEI 62196-2 |
| SAE J1772 | |
| Norme de charge | Type 1 |
| Type 2 | |
| Mode charge | Mode 3, cas B |
| Remarque | Logo 'ABL Sursum' |
| IMPORTANT : gestion de câble requise le cas échéant. | |
| Certaines régions exigent un système de gestion de câbles lorsque ceux-ci dépassent 5 m (Suisse) ou 7,5 m (Etats-Unis) de longueur (CEI 61851-1). | |
| Volumes d'emballage distincts | 100 Qté |
Dimensions
| Connecteur de charge du véhicule - Largeur | 58,00 mm |
|---|---|
| Connecteur de charge du véhicule - Hauteur | 151,10 mm |
| Connecteur de charge du véhicule - Profondeur | 236,10 mm |
| Connecteur de charge d'infrastructure - Largeur | 58,00 mm |
| Connecteur de charge d'infrastructure - Hauteur | 131,80 mm |
| Connecteur de charge d'infrastructure - Profondeur | 233,40 mm |
| Longueur de câble | 7 m |
Conditions d'environnement
| Température ambiante (fonctionnement) | -30 °C ... 50 °C |
|---|---|
| Température ambiante (stockage/transport) | -40 °C ... 80 °C |
| Altitude max. | 5000 m (au-dessus du niveau de la mer) |
| Indice de protection | IP44 (Branché et opérationnel, l'indice de protection est garanti uniquement si les deux éléments de connexion sont des produits d'origine de Phoenix Contact ou des équivalents conformes aux normes requises.) |
| IP54 (Cache de protection) |
Propriétés électriques
| Puissance de charge maximale | 5 kW |
|---|---|
| Nombre de phases | 1 |
| Nombre de contacts de puissance | 3 (L1, N, PE) |
| Contacts de puissance du courant de référence | 20 A |
| Contacts de puissance de la tension de référence | 250 V AC |
| Nombre de contacts de signal | 2 (CP, CS) |
| Contacts de signal du courant de référence | 2 A |
| Contacts de signal de la tension de référence | 30 V AC |
| Nature de la transmission de signaux | Impulsions modulées |
| Remarque concernant la connectique | Raccordement serti, non séparable |
| Codage de résistance | 480 Ω (Levier actionné) |
| 150 Ω (Levier non actionné) |
Design
| Ligne de conception | C-Line |
|---|---|
| Couleur du boîtier | noir |
| Couleur du modèle d'enfichage | noir |
| Couleur zone de préhension | gris |
| Couleur élément d'actionnement | argenté |
| Couleur cache de protection | noir |
| Variantes spécifiques au client | Sur demande |
Matériau
| Matériau du boîtier | Plastique |
|---|---|
| Matériau zone de préhension | Plastique tendre |
| Matériau levier d'actionnement | Métal |
| Matériau cache de protection | Plastique tendre |
| Matériau modèle d'enfichage | Plastique |
| Classe d'inflammabilité | V0 |
| Surface matériau des contacts | Ag |
Câbles
| Structure de câble | 3 x 2,5 mm² + 1 x 0,5 mm² |
|---|---|
| Normes / Spécifications relatives aux câbles | prEN 50620 / DIN EN 50620 |
| Classes de câbles | Classe 5 |
| Certifications relatives aux câbles | VDE |
| Diamètre extérieur du câble | 10,2 mm ±0,3 mm |
| Type de câble | droit |
| Gaine extérieure, matériau | TPE-U |
| Gaine extérieure, coloris | noir |
| Taux de courbure minimum | 153 mm (15 x diamètres) |
Verrouillage
| Mode de verrouillage | Possibilité de verrouillage du levier d'actionnement avec un cadenas à arceau de 4 mm |
|---|
Environmental Product Compliance
| China RoHS | Période d'utilisation conforme (EFUP) : 10 ans ; |
|---|---|
| La déclaration du fabricant dans l'onglet « Downloads » contient des informations détaillées sur les substances dangereuses. |
