EV-T2G3PC-3AC20A-5,0M2,5ESBK11 1097299 PHOENIX CONTACT Câbles de charge AC, Câble de charge AC portable avec..
EV-T2G3PC-3AC20A-5,0M2,5ESBK11
1097299
PHOENIX_CONTACT

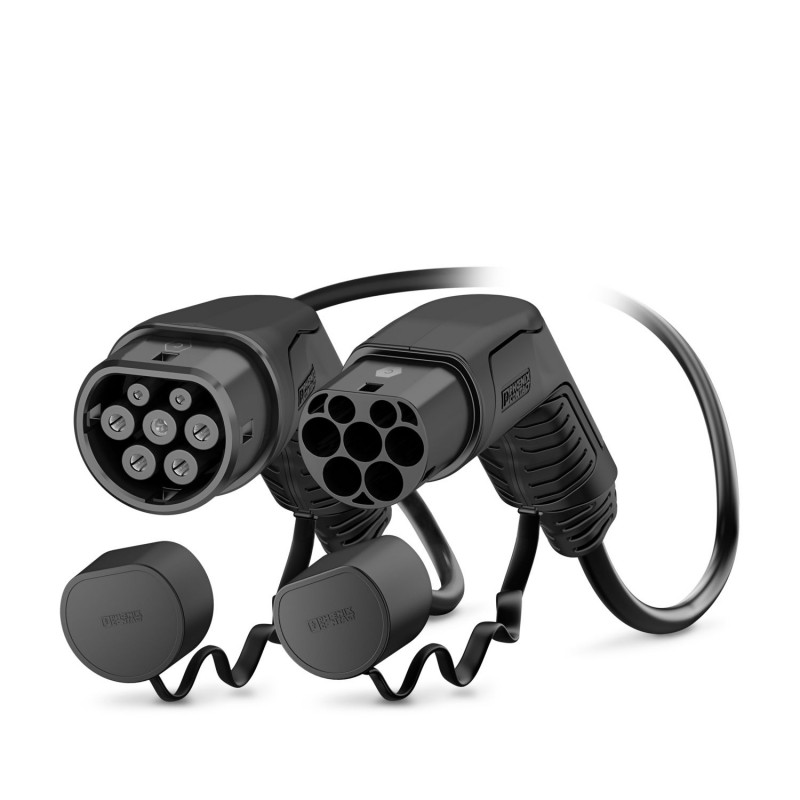

Câbles de charge AC, Câble de charge AC portable avec connecteur de charge pour véhicule et connecteur de charge pour infrastructure avec caches de protection, C-Line noir / noir, Type 2, CEI 62196-2, 20 A / 480 V (AC), ligne de conception C-Line, câble: 5 m, noir, droit, modèle d'enfichage: noir, zone de préhension: noir
CHARX connect, Câble de charge AC mobile, avec connecteurs de charge pour véhicules et infrastructures, Pour la recharge en courant alternatif (AC) de véhicules électriques (VE) avec entrées de charge de véhicule de type 2, Avec capuchon, Type 2, IEC62196-2, 20 A / 480 V (AC), C-Line, logo PHOENIX CONTACT, câble : 5 m, noir, droit
CHARX connect comfort, Câble de charge AC mobile, avec connecteur de charge côté véhicule et connecteur de charge côté infrastructure, pour charger en courant alternatif (AC) des véhicules électriques (EV) à prise côté véhicule de type 2, avec cache de protection, Type 2, CEI 62196-2, 20 A / 480 V (AC), Logo PHOENIX CONTACT, câble: 5 m, noir, droit
Prises de courant industrielles et spéciales > Câble de charge E-Mobility
E-Mobility
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Related products
▲Les plus vendus
▲En savoir plus
▲| Type de produit | Câbles de charge CA |
| Gamme de produits | CHARX connect comfort |
| Application | pour charger en courant alternatif (AC) des véhicules électriques (EV) à prise côté véhicule de type 2 |
| compatible avec le type 2 des prises de charge côté infrastructure sur les stations de charge pour l'électromobilité (EVSE) | |
| Version | Câble de charge AC mobile |
| avec connecteur de charge côté véhicule et connecteur de charge côté infrastructure | |
| Equipement | avec cache de protection |
| Logo en place | Logo PHOENIX CONTACT |
| État de la gestion des données | |
| Révision de l'article | 07 |
| Mode charge | Mode 3, cas B |
| Norme de charge | Type 2 |
| Nature de la transmission de signaux | Impulsions modulées |
| Remarque concernant la connectique | Raccordement serti, non séparable |
| Détrompage | 680 Ω (entre PE et PP) |
| Type de courant de charge | AC triphasé |
| Puissance de charge | 16,63 kW |
| Courant de charge | 20 A |
| Contact de puissance | |
| Nombre | 5 (L1, L2, L3, N, PE) |
| Tension de référence | 480 V AC |
| Courant de référence | 20 A |
| Contact de signalisation | |
| Nombre | 2 (CP, PP) |
| Tension de référence | 30 V AC |
| Courant de référence | 2 A |
| Connecteur de charge côté infrastructure | |
| Dessin coté |  Connecteur de charge d'infrastructure |
| Largeur | 58 mm |
| Hauteur | 131,8 mm |
| Profondeur | 233,4 mm |
| Connecteur de charge côté véhicule | |
| Dessin coté |  Connecteur de charge du véhicule |
| Largeur | 70 mm |
| Hauteur | 137 mm |
| Profondeur | 215,9 mm |
| Coloris (Boîtiers) | noir (9005) |
| Coloris (Zone de préhension) | noir (9005) |
| Coloris (Modèle d'enfichage) | noir (9005) |
| Coloris (Cache de protection) | noir (9005) |
| Coloris (Câble) | noir (9005) |
| Matériau (Connecteur de charge côté véhicule) | Plastique |
| Matériau (Gaine extérieur de câble) | TPE-U |
| Matériau (Connecteur de charge côté infrastructure) | Plastique |
| Matériau (Surface des contacts) | Argent |
| Longueur du câble | 5 m |
| Normes/Spécifications relatives aux câbles | prEN 50620/DIN EN 50620 |
| Certifications relatives aux câbles | VDE |
| Poids de gaine | max. 250,00 kg/km |
| Type | Classe 5 |
| Type de câble | droit |
| Structure de câble | 5 x 1,5 mm² + 1 x 0,5 mm² |
| Diamètre extérieur du câble | 11,60 mm ±0,3 mm |
| Gaine extérieure, matériau | TPE-U |
| Résistance de la ligne | ≤ 0,00798 Ω/m (par rapport à un fil de puissance, à une température ambiante de 20 °C) |
| Rayon de courbure | min. 192 mm (15x diamètres) |
| Caractéristiques mécaniques | |
| Cycles d'enfichage | > 10000 |
| Force d'enfichage | < 100 N |
| Force de retrait | < 100 N |
| Conditions ambiantes | |
| Indice de protection (Connecteur de charge côté véhicule) | IP44 (Branché et opérationnel, l'indice de protection est garanti uniquement si les deux éléments de connexion sont des produits d'origine de Phoenix Contact ou des équivalents conformes aux normes requises.) |
| Indice de protection (Connecteur de charge côté infrastructure) | IP44 (Branché et opérationnel, l'indice de protection est garanti uniquement si les deux éléments de connexion sont des produits d'origine de Phoenix Contact ou des équivalents conformes aux normes requises.) |
| Indice de protection (Cache de protection) | IP54 |
| Température ambiante (fonctionnement) | -40 °C ... 50 °C |
| Température ambiante (stockage/transport) | -40 °C ... 80 °C |
| Altitude | 5000 m (au-dessus du niveau de la mer) |
| Normes | |
| Normes/Prescriptions | CEI 62196-2 |
| Caractéristique | Valeur |
|---|---|
| Type de courant (EF000143) | CA triphasé |
| Nombre de conducteurs de communication (EF009317) | 2 |
| Finition côté véhicule (EF009318) | Type 2 |
| Finition côté infrastructure (EF009319) | Type 2 |
| Avec Incable Control Box (ICCB) (EF009320) | Non |
| Mode de charge (EF009321) | Mode 3 |
| Courant nominal (EF000001) | 20 A |
| Tension nominale (EF000002) | 480 V |
| Avec capteur de température (EF006034) | Non |
| Longueur de câble (EF000536) | 5 m |
| Type de câble (EF000081) | Droit |
| Matériel de contact (EF004019) | Autre |
| Traitement de surface des contacts (EF002558) | Autre |
