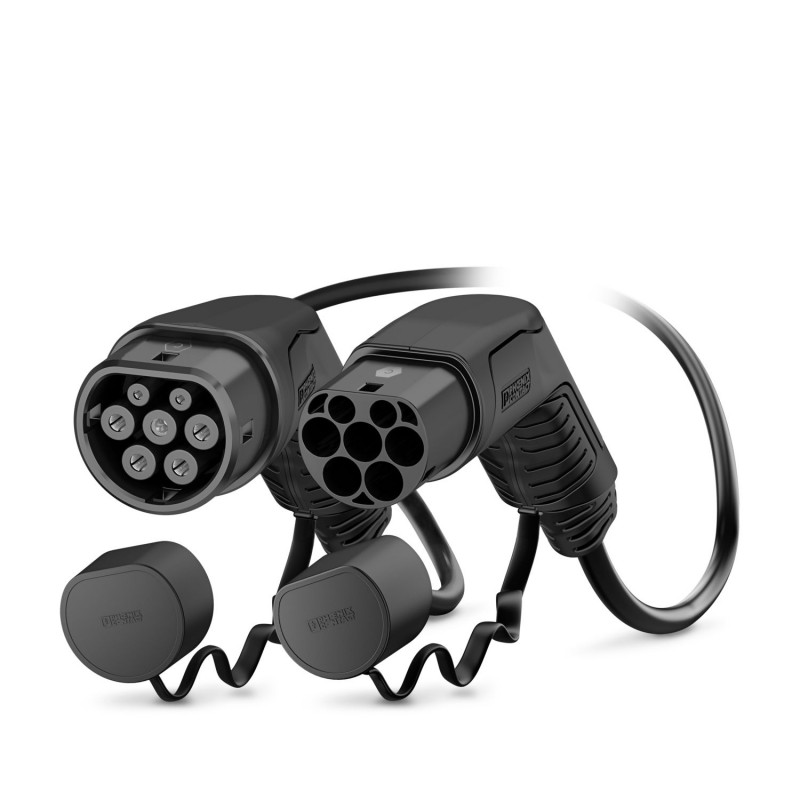

EV-T2G3PC-1AC32A-5,0M6,0ESBK11 1097306 PHOENIX CONTACT Câbles de charge AC, Câble de charge AC portable avec..
EV-T2G3PC-1AC32A-5,0M6,0ESBK11
1097306
PHOENIX_CONTACT
Câbles de charge AC, Câble de charge AC portable avec connecteur de charge pour véhicule et connecteur de charge pour infrastructure avec caches de protection, C-Line noir / noir, Type 2, CEI 62196-2, 32 A / 250 V (AC), ligne de conception C-Line, câble: 5 m, noir, droit, modèle d'enfichage: noir, zone de préhension: noir
CHARX connect, Câble de charge AC mobile, avec connecteurs de charge pour véhicules et infrastructures, Pour la recharge en courant alternatif (AC) des véhicules électriques (VE) avec entrées de charge pour véhicules de type 2, Avec capuchon, Type 2, IEC62196-2, 32 A / 250 V (AC), C-Line, Logo PHOENIX CONTACT, câble : 5 m, noir, droit
Prises de courant industrielles et spéciales > Câble de charge E-Mobility
E-Mobility
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Related products
▲Les plus vendus
▲En savoir plus
▲Données commerciales
| Code de commande | 1097306 |
|---|---|
| Unité de conditionnement | 1 pcs |
| Remarque | Fabrication à la commande (pas de reprise) |
| Page catalogue | Page 30 (C-7-2019) |
| GTIN | 4055626938400 |
| Poids par pièce (hors emballage) | 0,000 KGM |
| Numéro du tarif douanier | 85444290 |
| Pays d'origine | DE (Allemagne) |
Définition du produit
| Type de produit | Câble de charge AC portable avec connecteur de charge pour véhicule et connecteur de charge pour infrastructure avec caches de protection |
|---|---|
| Version | C-Line noir / noir |
| Normes/Prescriptions | CEI 62196-2 |
| Norme de charge | Type 2 |
| Mode charge | Mode 3, cas B |
Dimensions
| Connecteur de charge du véhicule - Largeur | 70,00 mm |
|---|---|
| Connecteur de charge du véhicule - Hauteur | 137,00 mm |
| Connecteur de charge du véhicule - Profondeur | 215,90 mm |
| Connecteur de charge d'infrastructure - Largeur | 58,00 mm |
| Connecteur de charge d'infrastructure - Hauteur | 131,80 mm |
| Connecteur de charge d'infrastructure - Profondeur | 233,40 mm |
| Longueur de câble | 5 m |
Conditions d'environnement
| Température ambiante (fonctionnement) | -30 °C ... 50 °C |
|---|---|
| Température ambiante (stockage/transport) | -40 °C ... 80 °C |
| Altitude max. | 5000 m (au-dessus du niveau de la mer) |
| Indice de protection | IP44 (Branché et opérationnel, l'indice de protection est garanti uniquement si les deux éléments de connexion sont des produits d'origine de Phoenix Contact ou des équivalents conformes aux normes requises.) |
| IP54 (Cache de protection) |
Propriétés électriques
| Puissance de charge maximale | 8 kW |
|---|---|
| Nombre de phases | 1 |
| Nombre de contacts de puissance | 3 (L1, N, PE) |
| Contacts de puissance du courant de référence | 32 A |
| Contacts de puissance de la tension de référence | 250 V AC |
| Nombre de contacts de signal | 2 (CP, PP) |
| Contacts de signal du courant de référence | 2 A |
| Contacts de signal de la tension de référence | 30 V AC |
| Nature de la transmission de signaux | Impulsions modulées |
| Remarque concernant la connectique | Raccordement serti, non séparable |
| Codage de résistance | 220 Ω (entre PE et PP) |
Propriétés mécaniques
| Cycles d'enfichage | > 10000 |
|---|---|
| Force d'enfichage | < 100 N |
| Force de retrait | < 100 N |
Design
| Ligne de conception | C-Line |
|---|---|
| Couleur du boîtier | noir |
| Couleur du modèle d'enfichage | noir |
| Couleur zone de préhension | noir |
| Couleur cache de protection | noir |
| Variantes spécifiques au client | Sur demande |
Matériau
| Matériau du boîtier | Plastique |
|---|---|
| Matériau zone de préhension | Plastique tendre |
| Matériau cache de protection | Plastique tendre |
| Matériau modèle d'enfichage | Plastique |
| Classe d'inflammabilité | V0 |
| Surface matériau des contacts | Ag |
Câbles
| Structure de câble | 3 x 6,0 mm² + 1 x 0,5 mm² |
|---|---|
| Normes / Spécifications relatives aux câbles | prEN 50620 / DIN EN 50620 |
| Classes de câbles | Classe 5 |
| Certifications relatives aux câbles | VDE |
| Diamètre extérieur du câble | 12,8 mm ±0,4 mm |
| Type de câble | droit |
| Résistance des câbles | ≤ 0,00798 Ω/m (par rapport à un fil de puissance, à une température ambiante de 20 °C) |
| Gaine extérieure, matériau | TPE-U |
| Gaine extérieure, coloris | noir |
| Taux de courbure minimum | 192 mm (15 x diamètres) |
Environmental Product Compliance
| REACh SVHC | |
|---|---|
| Lead 7439-92-1 | |
| China RoHS | Période d'utilisation conforme (EFUP) : 10 ans ; |
| La déclaration du fabricant dans l'onglet « Téléchargements » contient des informations détaillées sur les substances dangereuses. |
Classifications
| Caractéristique | Valeur |
|---|---|
| Type de courant (EF000143) | CA monophasé |
| Nombre de conducteurs de communication (EF009317) | 2 |
| Finition côté véhicule (EF009318) | Type 2 |
| Finition côté infrastructure (EF009319) | Type 2 |
| Avec Incable Control Box (ICCB) (EF009320) | Non |
| Mode de charge (EF009321) | Mode 3 |
| Courant nominal (EF000001) | 32 A |
| Tension nominale (EF000002) | 250 V |
| Avec capteur de température (EF006034) | Non |
| Longueur de câble (EF000536) | 5 m |
| Type de câble (EF000081) | Droit |
| Matériel de contact (EF004019) | Autre |
| Traitement de surface des contacts (EF002558) | Autre |
Datasheet - PDF
▲| Titre: | Taille: | Type: |
|---|---|---|
| PDF CATALOG PHOENIX CHARGING TECHNOLOGY ELECTROMOBILITY FR.pdf | 6 Mbytes |
|
