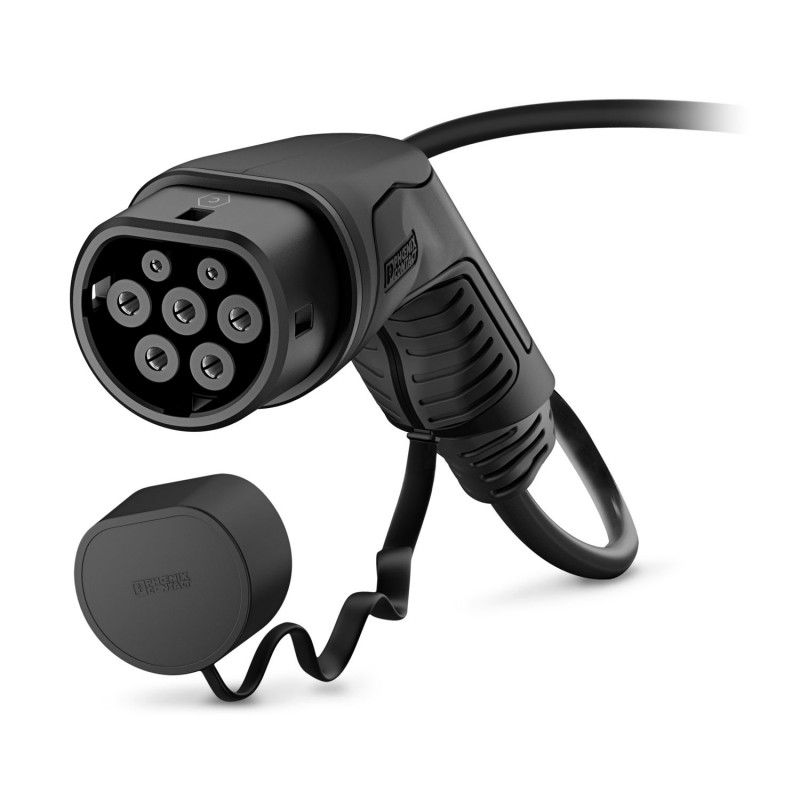

EV-T2G3C-1AC32A-5,0M6,0ESBK11 1097298 PHOENIX CONTACT Câbles de charge AC, Câble de charge AC avec connecteu..
EV-T2G3C-1AC32A-5,0M6,0ESBK11
1097298
PHOENIX_CONTACT
Câbles de charge AC, Câble de charge AC avec connecteur de charge pour véhicule, extrémité de câble libre et sans cache de protection, C-Line noir / noir, Type 2, CEI 62196-2, 32 A / 250 V (AC), ligne de conception C-Line, câble: 5 m, noir, droit, modèle d'enfichage: noir, zone de préhension: noir
CHARX connect, câble de charge AC, avec connecteur de charge de véhicule et extrémité de câble ouverte, Pour la recharge en courant alternatif (AC) de véhicules électriques (VE) avec entrées de charge de véhicule de type 2, Avec capuchon, Type 2, IEC62196-2, 32 A / 250 V (AC), C-Line, Logo PHOENIX CONTACT, câble : 5 m, noir, droit
CHARX connect comfort, Câble de charge AC, avec connecteur de charge côté véhicule et extrémité de câble libre, pour charger en courant alternatif (AC) des véhicules électriques (EV) à prise côté véhicule de type 2, avec cache de protection, Type 2, CEI 62196-2, 32 A / 250 V (AC), Logo PHOENIX CONTACT, câble: 5 m, noir, droit
Prises de courant industrielles et spéciales > Câble de charge E-Mobility
E-Mobility
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Related products
▲Les plus vendus
▲En savoir plus
▲| Type de produit | Câbles de charge CA |
| Gamme de produits | CHARX connect comfort |
| Application | pour charger en courant alternatif (AC) des véhicules électriques (EV) à prise côté véhicule de type 2 |
| pour l'installation sur les stations de charge pour l'électromobilité | |
| Version | Câble de charge AC |
| avec connecteur de charge côté véhicule et extrémité de câble libre | |
| Equipement | avec cache de protection |
| Logo en place | Logo PHOENIX CONTACT |
| État de la gestion des données | |
| Révision de l'article | 07 |
| Mode charge | Mode 3, cas C |
| Norme de charge | Type 2 |
| Nature de la transmission de signaux | Impulsions modulées |
| Remarque concernant la connectique | Raccordement serti, non séparable |
| Détrompage | 220 Ω (entre PE et PP) |
| Type de courant de charge | AC monophasé |
| Puissance de charge | 8 kW |
| Courant de charge | 32 A |
| Contact de puissance | |
| Nombre | 3 (L1, N, PE) |
| Tension de référence | 250 V AC |
| Courant de référence | 32 A |
| Contact de signalisation | |
| Nombre | 2 (CP, PP) |
| Tension de référence | 30 V AC |
| Courant de référence | 2 A |
| Connecteur de charge côté véhicule | |
| Largeur | 70 mm |
| Hauteur | 137 mm |
| Profondeur | 215,9 mm |
| Coloris (Boîtiers) | noir (9005) |
| Coloris (Zone de préhension) | noir (9005) |
| Coloris (Modèle d'enfichage) | noir (9005) |
| Coloris (Cache de protection) | noir (9005) |
| Coloris (Câble) | noir (9005) |
| Matériau (Connecteur de charge côté véhicule) | Plastique |
| Matériau (Gaine extérieur de câble) | TPE-U |
| Matériau (Surface des contacts) | Argent |
| Longueur du câble | 5 m |
| Normes/Spécifications relatives aux câbles | prEN 50620/DIN EN 50620 |
| Certifications relatives aux câbles | VDE |
| Poids de gaine | max. 305,00 kg/km |
| Type | Classe 5 |
| Type de câble | droit |
| Structure de câble | 3 x 6,0 mm² + 1 x 0,5 mm² |
| Diamètre extérieur du câble | 12,80 mm ±0,4 mm |
| Gaine extérieure, matériau | TPE-U |
| Longueur de gaine à dénuder | 70 mm ±5 mm |
| Longueur à dénuder | 70 mm ±5 mm |
| Résistance de la ligne | ≤ 0,0033 Ω/m (par rapport à un fil de puissance, à une température ambiante de 20 °C) |
| Rayon de courbure | min. 96 mm (7,5x diamètre) |
| Caractéristiques mécaniques | |
| Cycles d'enfichage | > 10000 |
| Force d'enfichage | < 100 N |
| Force de retrait | < 100 N |
| Conditions ambiantes | |
| Indice de protection (Connecteur de charge côté véhicule) | IP44 (Branché et opérationnel, l'indice de protection est garanti uniquement si les deux éléments de connexion sont des produits d'origine de Phoenix Contact ou des équivalents conformes aux normes requises.) |
| Indice de protection (Cache de protection) | IP54 |
| Température ambiante (fonctionnement) | -40 °C ... 50 °C |
| Température ambiante (stockage/transport) | -40 °C ... 80 °C |
| Altitude | 5000 m (au-dessus du niveau de la mer) |
| Normes | |
| Normes/Prescriptions | CEI 62196-2 |
| Caractéristique | Valeur |
|---|---|
| Type de courant (EF000143) | CA monophasé |
| Nombre de conducteurs de communication (EF009317) | 2 |
| Finition côté véhicule (EF009318) | Type 2 |
| Finition côté infrastructure (EF009319) | Extrémité de ligne libre |
| Avec Incable Control Box (ICCB) (EF009320) | Non |
| Mode de charge (EF009321) | Mode 3 |
| Courant nominal (EF000001) | 32 A |
| Tension nominale (EF000002) | 250 V |
| Avec capteur de température (EF006034) | Non |
| Longueur de câble (EF000536) | 5 m |
| Type de câble (EF000081) | Droit |
| Matériel de contact (EF004019) | Autre |
| Traitement de surface des contacts (EF002558) | Autre |
