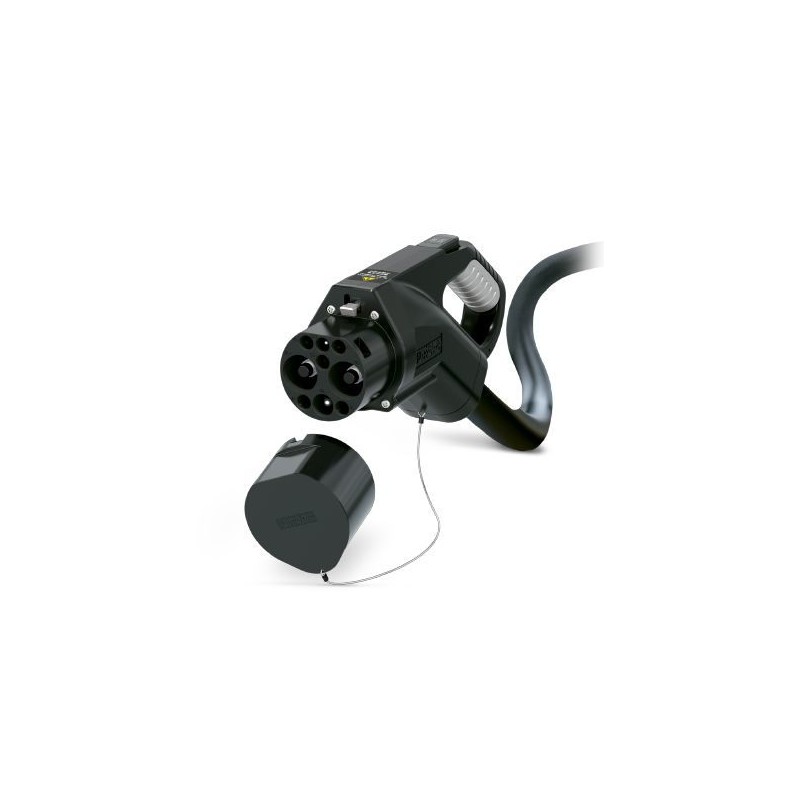

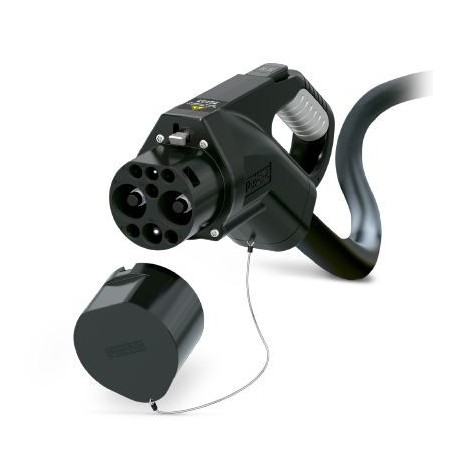

EV-GBG4C-DC80A-6,0M16ESBK01 1073614 PHOENIX CONTACT DC câble de charge
EV-GBG4C-DC80A-6,0M16ESBK01
1073614
PHOENIX_CONTACT
DC câble de charge
CHARX connect, Câble de charge DC avec connecteur de charge de véhicule et extrémité de câble ouverte, Couleur du boîtier noir-gris, avec capuchon, avec capteurs de température, Pour la recharge en courant continu (DC) de véhicules électriques (EV), pour l’installation sur des stations de recharge pour l’électromobilité (EVSE), GB/T, GB/T 20234.1-2015, GB/T 20234.3-2015, 80 A / 1000 V (DC), Génération 2, Logo « PHOENIX CONTACT », câble : 6 m, noir, droit, IMPORTANT : il peut être nécessaire d’organiser les câbles.
Prises de courant industrielles et spéciales > Câble de charge E-Mobility
E-Mobility
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Les plus vendus
▲En savoir plus
▲Clé De Données Commerciales
| Orderkey | Million soixante treize mille six cent quatorze |
|---|---|
| Unité d'emballage | 1 pc |
| Note | Fabriqués à la Commande (non-remboursable) |
| GTIN | 4055626769271 |
| Poids par Pièce (hors emballage) | 12,320.000 g |
| Tarif des douanes numéro | Quatre vingt cinq million quatre cent quarante quatre mille deux cent quatre vingt dix |
| Pays d'origine | CN (Chine) |
Note
| Restriction au commerce | Les produits sont proposés exclusivement pour l'exportation hors de l'UNION européenne et l'espace Économique Européen. |
|---|
Définition du produit
| Type de produit | DC câble de charge avec Connecteur du Véhicule, ouvrez l'extrémité du câble avec capuchon de protection |
|---|---|
| Normes/règlements | GB/T 20234.1-2015, GB/T 20234.3-2015 |
| Chargement standard | GB/T |
| Mode de charge | Le Mode 4 de l' |
Dimensions
| Connecteur du véhicule largeur | 77.00 mm |
|---|---|
| Connecteur du véhicule hauteur | 137.80 mm |
| Connecteur du véhicule profondeur | 279.40 mm |
| Longueur de conducteur | 6 m |
| Dénudage des conducteurs | 150 mm ±20 mm |
Conditions ambiantes
| Température ambiante (fonctionnement) | -30 °C ... 50 °C |
|---|---|
| Température ambiante (stockage/transport) | -40 °C ... 80 °C |
| Max. altitude | 5000 m (au-dessus du niveau de la mer) |
| Degré de protection | IP55 (branché; quand il est branché et prêt à fonctionner, le degré de protection est seulement s'ensuit que si les deux plug-ins sont des produits originaux de Phoenix Contact ou approprié conforme à la norme de produits) |
| IP54 (le capuchon de Protection) |
Propriétés électriques
| Puissance de charge maximale | 80 kW |
|---|---|
| Nombre de contacts de puissance | 3 (PE, DC+, DC-) |
| Le courant nominal des contacts de puissance | 80 Un |
| Tension nominale d'alimentation de contacts | 1000 V DC |
| Nombre de contacts de signal | 6 S (S+, S-, A+, A-, CC1, CC2) |
| Type de transmission de signal | selon GB/T 27930-2015 |
| Note sur la méthode de connexion | Sertissage de connexion, ne peut pas être déconnecté |
| Résistance de codage | 1000 Ω (entre le PE et le CE1 / PE et CC2) |
| Surveillance de la température | 2x Pt 1000 |
Propriétés mécaniques
| Insertion/retrait des cycles | > 10000 |
|---|---|
| Force d'Insertion | < 100 N |
| Le retrait de la force | < 100 N |
Conception
| La conception de la ligne de | Standard |
|---|---|
| Couleur du boîtier | noir |
| Couleur de la face d'accouplement | noir |
| Couleur de la poignée | gris |
| L'actionnement de l'élément de couleur | noir |
| Couleur capuchon de protection | noir |
| Étiquette | 14.1 mm x 44.8 mm (logo du client sur demande) |
| Client variations | Sur demande |
Matériel
| Matériau du boîtier | En plastique |
|---|---|
| Matériau de la poignée | En plastique souple |
| L'actionnement du levier de matériel | Métal |
| Matériel capuchon de protection | En plastique |
| Matériel d'accouplement visage | En plastique |
| L'indice d'inflammabilité | V0 |
| La surface du matériau des contacts | Ag |
Câble
| Structure du câble | 3 x 16 mm2 + 2 x 4 mm2 + (2 × 0,75 mm2) P + 10 x 0,75 mm2 |
|---|---|
| Le câblage des normes/règlements | GB/T 33594-2017 |
| Câblage de classe | Classe 5/6 |
| Le câblage des certifications | CQC1105-2015 |
| Câble externe de diamètre | 27 mm ±0,4 mm |
| Type de chef d'orchestre | droite |
| Gaine extérieure, matériau | TPU |
| La gaine externe, couleur | noir |
| Rayon de courbure minimal | 135 mm (5 x diamètre) |
Verrouillage
| Verrouillage de type | Option de verrouillage pour l'actionnement du levier avec des actionneurs intégrés dans le Connecteur du Véhicule |
|---|---|
| Verrouillage de tension | 12 V |
Les capteurs de température
| Type de capteur | Pt 1000 |
|---|---|
| Normes/règlements | DIN EN 60751 |
| Recommandé courant mesuré | 1 mA (1 V à 0°C) |
| La tolérance du capteur avec la recommandation de l'intensité mesurée | ±1K |
| Plage de température | -50 °C ... 130 °C |
| Coefficient de température (TCR) | 3850 ppm/K |
| La stabilité à Long terme (max. R0-Dérive) | 0.06 % (Après 1000 heures à 130°C) |
| L'arrêt de la température | 90 °C équivaut à un Pt 1000 de la valeur de Ω 1346.5 |
L'Environnement De La Conformité Des Produits
| La Chine RoHS | Respectueux De L'Environnement Période D'Utilisation = 10; |
|---|---|
| Pour plus de détails sur les substances dangereuses aller sur l'onglet “Téléchargements”, Catégorie “déclaration du Fabricant” |
Les Classifications
