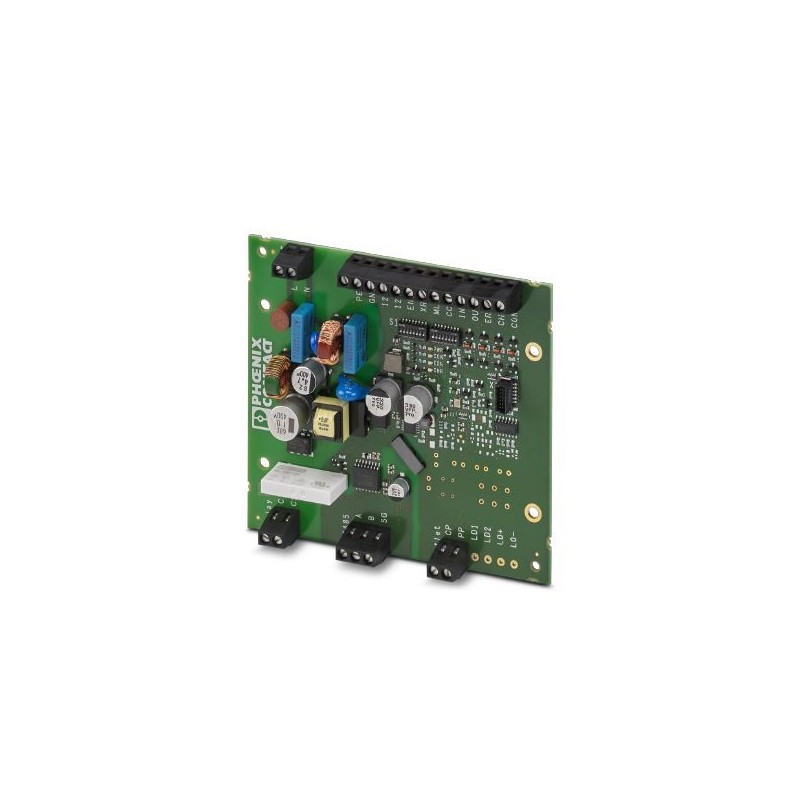

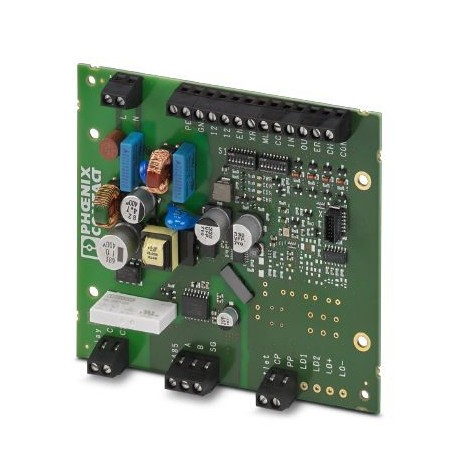

EV-CC-AC1-M3-CC-SER-PCB-XC-25X 1627742 PHOENIX CONTACT Automate de charge AC
EV-CC-AC1-M3-CC-SER-PCB-XC-25X
1627742
PHOENIX_CONTACT
25
Automate de charge AC
Le système de contrôle de charge EV-DC-AC1-M3-CC-SER-PCB en tant que circuit imprimé est utilisé pour charger les véhicules électriques sur le réseau triphasé AC conformément à la norme CEI 61851-1, mode 3. Optimisé pour les stations de recharge avec un connecteur de charge de véhicule monté fixe. Toutes les fonctions de charge et une multitude de paramètres de configuration sont déjà intégrés.
Prises de courant industrielles et spéciales > Commande de charge E-Mobility
E-Mobility
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Les plus vendus
▲En savoir plus
▲Données commerciales
| Code de commande | 1627742 |
|---|---|
| Unité de conditionnement | 25 pcs |
| Quantité minimum de commande | 25 pcs |
| Remarque | Fabrication à la commande (pas de reprise) |
| Page catalogue | Page 764 (C-2-2017) |
| GTIN | 4055626364476 |
| Poids par pièce (hors emballage) | 0,167 KGM |
| Numéro du tarif douanier | 85371098 |
| Pays d'origine | DE (Allemagne) |
Définition du produit
| Type de produit | Commande de charge AC pour les applications privées et commerciales (EU/CN) |
|---|---|
| Version | en tant que circuit imprimé peint |
| Normes/Prescriptions | CEI 61851-1 |
| GB/T 18487.1-2015 | |
| SAE J1772 | |
| Mode charge | Mode 3, cas C |
| Volumes d'emballage distincts | 25 Qté |
| Nombre de points de charge pris en charge | 1 |
| Conformité | Conformité CE |
Conditions d'environnement
| Température ambiante (fonctionnement) | -35 °C ... 70 °C |
|---|---|
| Température ambiante (stockage/transport) | -40 °C ... 85 °C |
| Humidité de l'air admissible (service) | 30 % ... 95 % |
| Indice de protection | IP00 |
Entrées
| Nombre d'entrées TOR | 5 |
|---|---|
| Plage de fréquence | 50 Hz ... 60 Hz |
| Consommation nominale | < 0,5 W (marche à vide) |
| Intensité nominale IN | ≤ 1 mA |
| Tension nominale d'entrée UN | 12 V |
| Plage de tension d'entrée U1 | 0 V ... 3 V (Eteinte) |
| Plage de tension d'entrée U2 | 9 V ... 15 V (Allumée) |
Sorties de couplage
| Commande du contacteur de charge | Sortie relais C1,2 |
|---|---|
| Puissance de commutation minimale | 1500 VA |
| Tension de commutation maximale | 250 V AC (Alimentation externe) |
| Courant de commutation maximal | 6 A |
Sorties TOR
| Commande de fonctions supplémentaires | 4 sorties numériques |
|---|---|
| Technique de raccordement | Raccordement vissé |
| Tension de sortie maximale | 30 V |
| Intensité de sortie maximale | 0,5 A (Courant de somme pour toutes les sorties, alimentation interne) |
| 0,6 A (par sortie ; alimentation externe) |
Interfaces de données RS-485
| Nombre d'interfaces | 1 |
|---|---|
| Système de bus | RS-485 |
| Type de raccordement | Raccordement vissé |
| Taux de transmission | 9,6 kbit/s (Standard) |
| 9,6 kbit/s ... 19,2 kbit/s (réglable) | |
| Contrôle du flux de données / protocoles | Modbus/RTU (esclave) |
Caractéristiques de raccordement
| Type de raccordement | Raccordement vissé |
|---|---|
| Section de conducteur souple | 0,2 mm² ... 2,5 mm² |
| Section de conducteur rigide | 0,2 mm² ... 4 mm² |
| Section conduct. AWG | 24 ... 12 |
Alimentation des modules
| Tension d'alimentation | 230 V |
|---|---|
| Plage de tension d'alimentation | 100 V AC ... 240 V AC (Plage de tension nominale) |
| Courant max. absorbé | 40 mA |
| Consommation nominale | < 1 W (marche à vide) |
| Plage de fréquence | 50 Hz ... 60 Hz |
Environmental Product Compliance
| China RoHS | Période d'utilisation conforme (EFUP) : 50 ans |
|---|---|
| La déclaration du fabricant dans l'onglet « Downloads » contient des informations détaillées sur les substances dangereuses. |
Classifications
eCl@ss 4.027210902eCl@ss 4.127371105eCl@ss 5.027371801eCl@ss 5.127242700eCl@ss 6.027242200eCl@ss 7.027242207eCl@ss 8.027242207eCl@ss 9.027144703
Datasheet - PDF
▲| Titre: | Taille: | Type: |
|---|---|---|
| PDF CATALOG PHOENIX CHARGING TECHNOLOGY ELECTROMOBILITY FR.pdf | 6 Mbytes |
|
