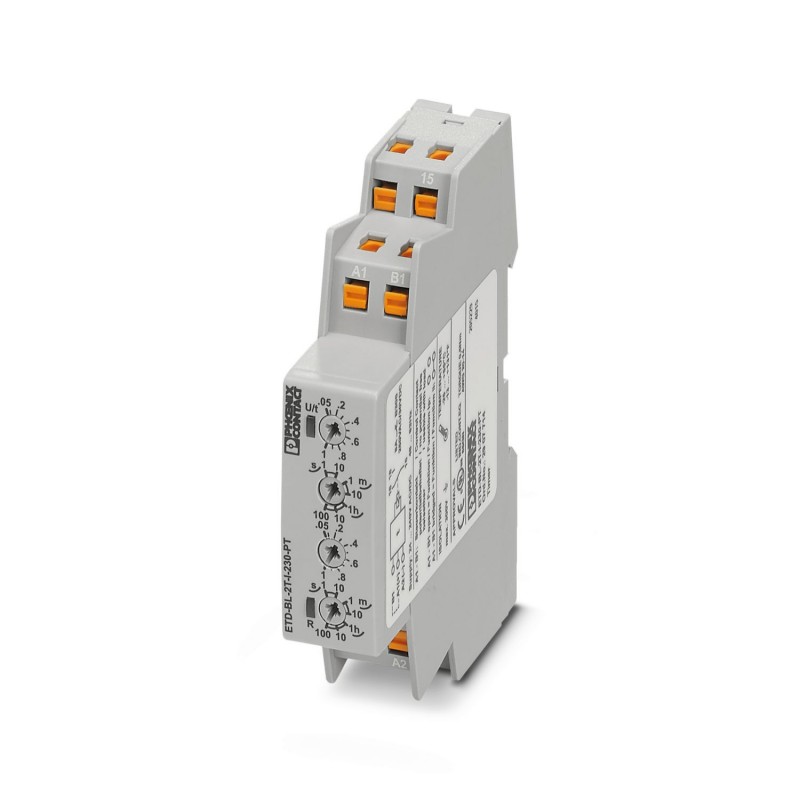

ETD-BL-2T-I-230-PT 2907714 PHOENIX CONTACT Relais temporisés
ETD-BL-2T-I-230-PT
2907714
PHOENIX_CONTACT
Relais temporisés
Turbine compacte avec temps d’impulsion et de pause réglables (50 ms - 100 h), alimentation longue portée, avec connexion enfichable, 1 contact commuté
Générateur d'impulsions avec temps d'imp. et de pause réglables (50 ms - 100 h), alim. acceptant large gamme de tens. d'entrée, avec raccord Push-in, 1 inverseur
Relais > Relais temporisé
Relais industriels
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Les plus vendus
▲En savoir plus
▲| Type de produit | Relais temporisé |
| Mode de fonctionnement | 100 % ED |
| Durée de vie mécanique | env. 2x 107cycles |
| État de la gestion des données | |
| Révision de l'article | 00 |
| Propriétés d'isolation | |
| Isolant | Isolation de base |
| Catégorie de surtension | III |
| Degré de pollution | 2 |
| Durée de vie électrique | env. 2x 105cycles pour une charge ohmique, 1000 VA |
| Fréquence nominale | 48 Hz ... 63 Hz |
| Consommation nominale | 2,5 VA (1 W) |
| Tension d'essai bobine de relais/contact de relais | 4 kV |
| Tension d'isolement assignée | 300 V |
| Consommation nominale | 2,5 VA (1 W) |
| Plage de tension d'entrée | 24 V AC/DC ... 240 V AC/DC -10 % ... +15 % |
| Coefficient de température typ. | ≤ 0,01 %/K |
| Temps de réarmement | 500 ms |
| Fonction | lp : Découpage : démarrage à sortie repos |
| li : Découpage : démarrage à sortie active | |
| Plage de réglage du temps | 50 ms ... 100 h (7 plages finales de temps) |
| Précision de base | ± 1 % (de la déviation maximale de l'échelle) |
| Précision du réglage | ≤ 5 % (de la déviation maximale de l'échelle) |
| Reproductibilité | ≤ 0,5 % ±5 ms |
| Commande | |
| Dénomination connexion | Avec potentiel, blocs de jonction A1-B1 |
| Longueur d'impulsion de commande | ≥ 50 ms (DC) |
| ≥ 100 ms (AC) | |
| Commutation | |
| Type de contact | 1 inverseur sans potentiel |
| Tension de commutation maximale | 250 V AC (selon CEI 60664-1) |
| Puissance de coupure (charge ohmique) max. | 750 VA (3 A/250 V AC, module juxtaposé, espace ≤ 5 mm) |
| 1250 VA (5 A/250 V AC, module non juxtaposé, espace ≥ 5 mm) | |
| Fusible de sortie | 5 A (rapide) |
| Type de raccordement | Raccordement Push-in |
| Longueur à dénuder | 8 mm |
| Section de conducteur rigide | 0,14 mm² ... 2,5 mm² |
| Section de conducteur souple | 0,14 mm² ... 2,5 mm² |
| Section conduct. AWG | 26 ... 14 |
| Affichage d'état | LED verte (ENERGIE) |
| LED jaune (relais actif) |
| Largeur | 17,5 mm |
| Hauteur | 89,5 mm |
| Profondeur | 65,5 mm |
| Couleur | gris (RAL 7042) |
| Classe d'inflammabilité selon UL 94 | V0 |
| Conditions ambiantes | |
| Indice de protection (Boîtier) | IP40 (Boîtiers) |
| Indice de protection (Blocs de jonction) | IP20 (Blocs de jonction) |
| Température ambiante (fonctionnement) | -25 °C ... 55 °C |
| -25 °C ... 40 °C (répond à UL 508) | |
| Température ambiante (stockage/transport) | -25 °C ... 70 °C |
| Classe climatique | 3K3 (selon EN 60721) |
| Humidité de l'air admissible (fonctionnement) | 15 % ... 85 % |
| CE | |
| Certificat | Conformité CE |
| UKCA | |
| Certificat | Conformité UKCA |
| Compatibilité électromagnétique | Conformité à la directive CEM |
| Directive basse tension | Conformité à la directive NS |
| Immunité | EN 61000-6-2 |
| Emission | EN 61000-6-4 |
| Normes/Prescriptions | EN 50178 |
| Type de montage | Montage sur rail DIN |
| Instructions de montage | sur profilé normalisé NS 35 selon EN 60715 |
| Emplacement pour le montage | indifférent |
| Caractéristique | Valeur |
|---|---|
| Finition du raccordement électrique (EF003961) | Autre |
| Adapté à un montage de profilés chapeaux (EF007250) | Oui |
| Montage en façade (EF020288) | Non |
| Plage temporelle (EF003384) | 0.05 s |
| Tension d'alimentation de courant nominal à CA 50 Hz (EF003978) | 24 V |
| Tension d'alimentation de courant nominal à CA 60 Hz (EF003979) | 24 V |
| Tension d'alimentation de courant nominal CC (EF003980) | 24 V |
| Type de tension d'actionnement (EF008242) | CA/CC |
| Nombre de sorties, non retardées, contact à ouverture (EF006835) | 0 |
| Nombre de sorties, non retardées, contact à fermeture (EF006836) | 0 |
| Nombre de sorties, non retardées, contact inverseur (EF006837) | 0 |
| Largeur (EF000008) | 17.5 mm |
| Hauteur (EF000040) | 89.5 mm |
| Profondeur (EF000049) | 65.5 mm |
Datasheet - PDF
▲| Titre: | Taille: | Type: |
|---|---|---|
| PDF CATALOGUE PHOENIX TECHNIQUES DINTERFACE FR .pdf | 28 Mbytes |
|
