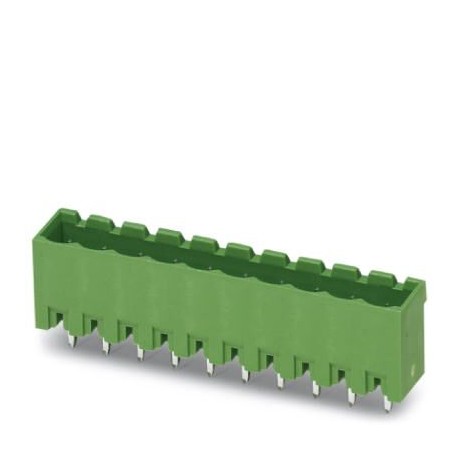

MSTBVA 2,5/16-G
1755642
PHOENIX_CONTACT
50
Connecteur pour C.I.
Embase de circuit imprimé, intensité nominale: 12 A, tension assignée (III/2): 320 V, section nominale: 2,5 mm², nombre de pôles: 16, pas: 5 mm, coloris: vert, surface des contacts: étain, montage: Soudage à la vague, plan des broches: Brochage linéaire, longueur de broche [P]: 3,9 mm
Connecteurs > Connecteur de circuit imprimé
Connecteurs PCB
* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Merci de vous intéresser à nos produits, nous espérons que le délai indiqué soit de votre convenance.
Pendant le traitement de la commande, vous pouvez sélectionner le type d'envoi qui vous convient. Aérien Express 24Hrs, Terrestres Standard 48/72Hres, etc.
Code de commande | 1755642 |
---|---|
Unité de conditionnement | 50 pcs |
Quantité minimum de commande | 50 pcs |
Page catalogue | Page 315 (C-1-2013) |
GTIN | 4017918029227 |
Poids par pièce (hors emballage) | 0,006 KGM |
Numéro du tarif douanier | 85366930 |
Pays d'origine | DE (Allemagne) |
Désignation abrégée | Embase traversante |
---|---|
Système débrochable | CLASSIC COMBICON |
Type de contact | Connecteur mâle |
Famille d'articles | MSTBVA 2,5/..-G |
Pas | 5 mm |
Nombre de pôles | 16 |
Type de montage | Soudage à la vague |
Tracé brochage | Brochage linéaire |
Verrouillage | sans |
Nombre d'étages | 1 |
Nombre de connexions | 16 |
Nombre de potentiels | 16 |
Intensité nominale | 12 A |
---|---|
Tension nominale | 320 V |
Tension de référence | 250 V |
Tension assignée (III/2) | 320 V |
Tension assignée (II/2) | 400 V |
Tension de choc assignée (III/3) | 4 kV |
Tension de choc assignée (III/2) | 4 kV |
Tension de choc assignée (II/2) | 4 kV |
Remarque | Conforme à WEEE/RoHS, exempt de trichite suivant la norme CEI 60068-2-82/JEDEC JESD 201 |
---|---|
Matériau de contact | Alliage de Cu |
Qualité de surface | étamage galvanique |
Surface métallique zone de contact (couche supérieure) | Etain (3 - 5 µm Sn) |
Surface métallique zone de contact (couche intermédiaire) | Nickel (1,3 - 3 µm Ni), |
Surface métallique zone de soudage (couche supérieure) | Etain (3 - 5 µm Sn) |
Surface métallique zone de soudage (couche intermédiaire) | Nickel (1,3 - 3 µm Ni) |
Couleur du boîtier | vert (6021) |
---|---|
Matériau isolant | PBT |
Groupe d'isolant | IIIa |
IRC selon CEI 60112 | 225 |
Classe d'inflammabilité selon UL 94 | V0 |
Longueur [ l ] | 8,6 mm |
---|---|
Largeur [ w ] | 82 mm |
Hauteur [ h ] | 15,9 mm |
Pas | 5 mm |
Hauteur de montage (sans picot) | 12 mm |
Longueur de broche [P] | 3,9 mm |
Cote a | 75 mm |
Type de conditionnement | Emballé dans un carton |
---|---|
Unité d'emballage | 50 |
Dénomination unités d'emballage | Quantité |
Température ambiante (stockage/transport) | -40 °C ... 70 °C |
---|---|
Température ambiante (montage) | -5 °C ... 100 °C |
Température ambiante (fonctionnement) | -40 °C ... 100 °C (en fonction de la courbe de derating) |
Lignes de fuites et distances dans l'air | DIN EN 60664-1 (VDE 0110-1):2008-01 |
---|---|
Spécification de contrôle | DIN EN 60664-1 (VDE 0110-1):2008-01 |
Valeur minimale de la distance dans l'air - champ non homogène (III/3) | 3 mm |
Valeur minimale de la distance dans l'air - champ non homogène (III/2) | 3 mm |
Valeur minimale de la distance dans l'air - champ non homogène (II/2) | 3 mm |
Valeur minimale de la ligne de fuite (III/3) | 4 mm |
Valeur minimale de la ligne de fuite (III/2) | 3,2 mm |
Valeur minimale de la ligne de fuite (II/2) | 4 mm |
Connexion selon la norme | EN-VDE |
---|---|
CSA | |
Classe d'inflammabilité selon UL 94 | V0 |
China RoHS | Période d'utilisation conforme : illimitée = EFUP-e |
---|---|
Aucune substance dangereuse dépassant les valeurs seuils ; |
eCl@ss 4.0 | 27260700 |
---|---|
eCl@ss 4.1 | 27260700 |
eCl@ss 5.0 | 27260700 |
eCl@ss 5.1 | 27260700 |
eCl@ss 6.0 | 27260700 |
eCl@ss 7.0 | 27440402 |
eCl@ss 8.0 | 27440402 |
eCl@ss 9.0 | 27440402 |
UNSPSC 6.01 | 30211810 |
---|---|
UNSPSC 7.0901 | 39121409 |
UNSPSC 11 | 39121409 |
UNSPSC 12.01 | 39121409 |
UNSPSC 13.2 | 39121409 |
UNSPSC 18.0 | 39121409 |
UNSPSC 19.0 | 39121409 |
UNSPSC 20.0 | 39121409 |
UNSPSC 21.0 | 39121409 |
Titre: | Taille: | Type: |
---|---|---|
PDF CATALOGUE PHOENIX CONNECTEURS FR.pdf | 14 Mbytes | |
PHOENIX CONTACT-1755642-MSTBVA 2,5/16-G | 145 Kbytes |
