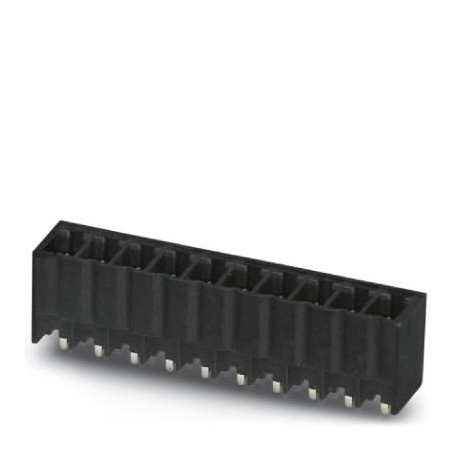

MCV 1,5/11-G-3,81 P26 THRR72 1714003 PHOENIX CONTACT Embase traversante
MCV 1,5/11-G-3,81 P26 THRR72
1714003
PHOENIX_CONTACT
180
Embase traversante
Connecteurs > Connecteur de circuit imprimé
Connecteurs PCB
* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
En savoir plus
▲Données commerciales
| Code de commande | 1714003 |
|---|---|
| Unité de conditionnement | 180 pcs |
| Quantité minimum de commande | 180 pcs |
| Remarque | Fabrication à la commande (pas de reprise) |
| Page catalogue | Page 213 (C-1-2013) |
| GTIN | 4046356093316 |
| Poids par pièce (hors emballage) | 0,004 KGM |
| Numéro du tarif douanier | 85366930 |
| Pays d'origine | DE (Allemagne) |
Dimensions
| Longueur [ l ] | 7,25 mm |
|---|---|
| Largeur | 39,9 mm |
| Pas | 3,81 mm |
| Cote a | 38,1 mm |
| Largeur [ w ] | 39,9 mm |
| Hauteur [ h ] | 11,8 mm |
| Hauteur de montage | 9,2 mm |
| Longueur du picot | 2,6 mm |
| Dimensions des picots | 0,8 x 0,8 mm |
| Longueur | 7,25 mm |
Généralités
| Famille d'articles | MCV 1,5/..-G-THR |
|---|---|
| Groupe d'isolant | IIIa |
| Tension de choc assignée (III/3) | 2,5 kV |
| Tension de choc assignée (III/2) | 2,5 kV |
| Tension de choc assignée (II/2) | 2,5 kV |
| Tension de référence (III/3) | 160 V |
| Tension assignée (III/2) | 160 V |
| Tension assignée (II/2) | 250 V |
| Connexion selon la norme | EN-VDE |
| Intensité nominale IN | 8 A |
| Courant de charge maximal | 8 A (par pôle) |
| Matériau isolant | LCP |
| Classe d'inflammabilité selon UL 94 | V0 |
| Coloris | noir |
| Nombre de pôles | 11 |
Remarques générales
| Type de remarque | Informations sur les procédés de soudage |
|---|---|
| Remarque | Traitement dans les processus de refusion d'après CEI 60068-2-58 ou DIN EN 61760-1 (versions actuelles) Moisture Sensitive Level (MSL) = 1 selon IPC/JEDEC J-STD-020-C |
Environmental Product Compliance
| China RoHS | Période d'utilisation conforme : illimitée = EFUP-e |
|---|---|
| Aucune substance dangereuse dépassant les valeurs seuils ; |
Classifications
eCl@ss 4.0272607xxeCl@ss 4.127260701eCl@ss 5.027260701eCl@ss 5.127260700eCl@ss 6.027260700eCl@ss 7.027440402eCl@ss 8.027440402eCl@ss 9.027440402
Datasheet - PDF
▲| Titre: | Taille: | Type: |
|---|---|---|
| PDF CATALOGUE PHOENIX CONNECTEURS FR.pdf | 14 Mbytes |
|
| PHOENIX CONTACT-1714003-MCV 1,5/11-G-3,81 P26 THRR72 | 155 Kbytes |
|
