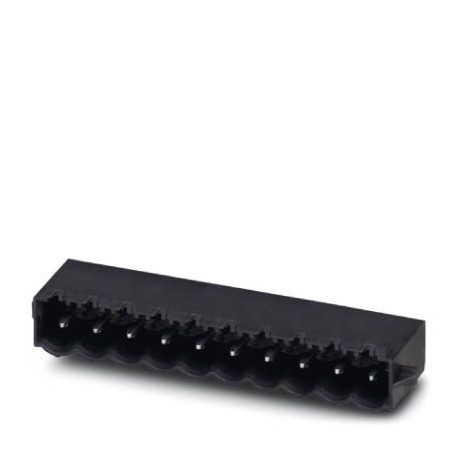

CCA 2,5/ 8-G-5,08 RNP26THRR88 1955332 PHOENIX CONTACT Connecteur pour C.I.
CCA 2,5/ 8-G-5,08 RNP26THRR88
1955332
PHOENIX_CONTACT
240
Connecteur pour C.I.
Boîtier de base de la carte de circuit imprimé, section nominale : 2,5 mm², couleur : noir, courant nominal : 12 A, tension de dimensionnement (III/2) : 320 V, surface de contact : étain, type de contact : mâle, Nombre de potentiels : 8, Nombre de rangées : 1, Nombre de pôles par rangée : 8, nombre de connexions : 8, famille d’articles : CCA 2,5/.. -G-RN, pas : 5,08 mm, montage : soudure THR, disposition des broches : disposition linéaire des broches, longueur des broches [P] : 2,6 mm, Stecksystem : CLASSIC COMBICON, Verrouillage : Snap lock, type d’emballage : sangle de 88 mm de large, article avec bride en dentelle ; pour plus d’informations sur l’utilisateur et des recommandations de conception sur la technologie de refusion traversante, reportez-vous à la section « Téléchargements »
Connecteurs PCB
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Les plus vendus
▲En savoir plus
▲Données commerciales
| Code de commande | 1955332 |
|---|---|
| Unité de conditionnement | 240 pcs |
| Quantité minimum de commande | 240 pcs |
| Remarque | Fabrication à la commande (pas de reprise) |
| Page catalogue | Page 303 (C-1-2013) |
| GTIN | 4017918926120 |
| Poids par pièce (hors emballage) | 0,003 KGM |
| Numéro du tarif douanier | 85366930 |
| Pays d'origine | DE (Allemagne) |
Dimensions
| Longueur [ l ] | 12 mm |
|---|---|
| Largeur | 46,46 mm |
| Pas | 5,08 mm |
| Cote a | 35,56 mm |
| Largeur [ w ] | 46,46 mm |
| Hauteur [ h ] | 8,6 mm |
| Hauteur de montage | 9 mm |
| Longueur du picot | 2,6 mm |
| Dimensions des picots | 1 x 1 mm |
| Longueur | 12 mm |
Généralités
| Famille d'articles | CCA 2,5/..-G-RN |
|---|---|
| Groupe d'isolant | IIIa |
| Tension de choc assignée (III/3) | 4 kV |
| Tension de choc assignée (III/2) | 4 kV |
| Tension de choc assignée (II/2) | 4 kV |
| Tension de référence (III/3) | 250 V |
| Tension assignée (III/2) | 320 V |
| Tension assignée (II/2) | 400 V |
| Connexion selon la norme | EN-VDE |
| Intensité nominale IN | 12 A |
| Courant de charge maximal | 12 A (par pôle) |
| Matériau isolant | LCP |
| Classe d'inflammabilité selon UL 94 | V0 |
| Coloris | noir |
| Nombre de pôles | 8 |
Remarques générales
| Type de remarque | Informations sur les procédés de soudage |
|---|---|
| Remarque | Traitement dans les processus de refusion d'après CEI 60068-2-58 ou DIN EN 61760-1 (versions actuelles) Moisture Sensitive Level (MSL) = 1 selon IPC/JEDEC J-STD-020-C |
Environmental Product Compliance
| China RoHS | Période d'utilisation conforme : illimitée = EFUP-e |
|---|---|
| Aucune substance dangereuse dépassant les valeurs seuils ; |
Classifications
eCl@ss 4.0272607xxeCl@ss 4.127260701eCl@ss 5.027260701eCl@ss 5.127260700eCl@ss 6.027260700eCl@ss 7.027440402eCl@ss 8.027440402eCl@ss 9.027440402
Datasheet - PDF
▲| Titre: | Taille: | Type: |
|---|---|---|
| PDF CATALOGUE PHOENIX CONNECTEURS FR .pdf | 15 Mbytes |
|
| PHOENIX CONTACT-1955332-CCA 2,5/ 8-G-5,08 RNP26THRR88 | 178 Kbytes |
|
