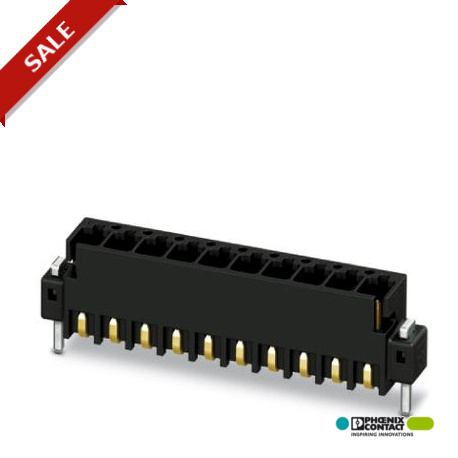

MCV 0,5/ 3-G-2,54 SMDR24C1 1706111 PHOENIX CONTACT Embase, Intensité nominale: 6 A, Tension de référence (II..
MCV 0,5/ 3-G-2,54 SMDR24C1
1706111
PHOENIX_CONTACT
315
Article à la demande, sans remboursement.
Embase, Intensité nominale: 6 A, Tension de référence (III/2): 160 V, Nbre. pôles: 3, Pas: 2,54 mm, Coloris: noir, Surface des contacts: or, Détrompage fixe du premier pôle, à combiner avec le connecteur FMC 0,5/…-ST-2,54 C1
Boîtier de base de la carte de circuit imprimé, section nominale : 0,5 mm², couleur : noir, courant nominal : 6 A, tension nominale (III/2) : 160 V, surface de contact : Or, type de contact : mâle, nombre de potentiels : 3, nombre de rangées : 1, nombre de pôles : 3, nombre de connexions : 3, famille d’articles : MCV 0,5/.. -G-SMD, pas : 2,54 mm, montage : soudure CMS, disposition des broches : géométrie linéaire de la pastille, longueur de la broche [P] : 2 mm, nombre de broches de soudure par potentiel : 1, système enfichable : COMBICON FMC 0,5, orientation de la face de l’enfichable : standard, serrure : sans, type de fixation : sans, type d’emballage : sangle de 24 mm de large, codage fixe du premier pôle, peut être combiné avec le connecteur FMC 0,5/...-ST-2.54 C1
Connecteurs > Connecteur de circuit imprimé
Connecteurs PCB
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Les plus vendus
▲En savoir plus
▲Dimensions
| Longueur | 4,8 mm |
|---|---|
| Pas | 2,54 mm |
| Cote a | 5,08 mm |
| Largeur | 12,16 mm |
| Hauteur | 7,1 mm |
| Dimensions des picots | 0,64 x 0,64 mm |
Généralités
| Famille d'articles | MCV 0,5/..-G-SMD |
|---|---|
| Groupe d'isolant | IIIa |
| Tension de choc assignée (III/3) | 2,5 kV |
| Tension de choc assignée (III/2) | 2,5 kV |
| Tension de choc assignée (II/2) | 2,5 kV |
| Tension de référence (III/3) | 32 V |
| Tension assignée (III/2) | 160 V |
| Tension assignée (II/2) | 160 V |
| Connexion selon la norme | EN-VDE |
| Intensité nominale IN | 6 A |
| Matériau isolant | LCP |
| Classe d'inflammabilité selon UL 94 | V0 |
| Coloris | noir |
| Nombre de pôles | 3 |
| Caractéristique | Valeur |
|---|---|
| Finition du connecteur (EF007495) | Connecteur fixé |
| Finition des contacts (EF001587) | Broche |
| Nombre de pôles (EF001391) | 3 |
| Nombre de rangées de contacts à fiche (EF006935) | 1 |
| Dimension des contacts (EF007326) | 2.54 mm |
| Dimension des raccordements (EF006827) | 2.54 mm |
| Courant assigné In (EF008250) | 6 A |
| Tension assignée (EF000228) | 160 V |
| Tension nominale de tenue aux chocs (EF002993) | 2.5 kV |
| Catégorie de surtension (EF006785) | III |
| Degré de pollution (EF006786) | 2 |
| Matériau du revêtement de contact (EF004020) | Or |
| Finition du raccordement électrique (EF003961) | Autre |
| Diamètre de la broche de raccordement (EF006823) | 1.2 mm |
| Longueur de la broche (EF006825) | 2 mm |
| Matériau du corps isolant (EF007543) | Autre |
| Couleur du boîtier (EF000136) | Noir |
| Classe d'inflammabilité du matériau isolant selon UL 94 (EF002521) | V0 |
| Température de fonctionnement (EF002393) | -40 °C |
| Type de fixation (EF002442) | Autre |
| Type de banderolage (EF007011) | Autre |
Datasheet - PDF
▲| Titre: | Taille: | Type: |
|---|---|---|
| PDF CATALOGUE PHOENIX CONNECTEURS FR .pdf | 15 Mbytes |
|
| PHOENIX CONTACT-1706111-MCV 0,5/ 3-G-2,54 SMDR24C1 | 133 Kbytes |
|
