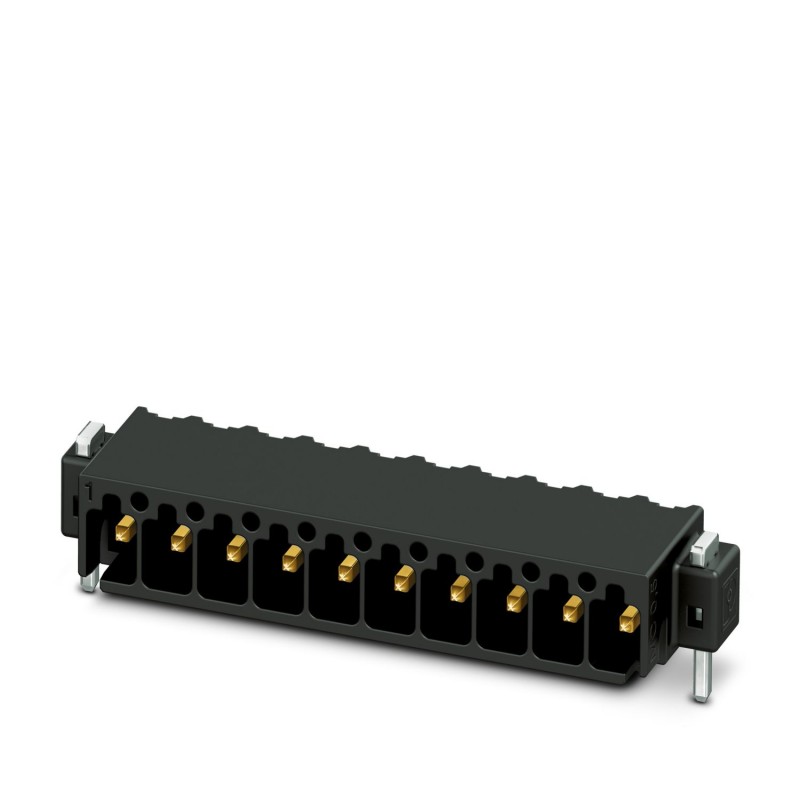

MC 0,5/ 2-G-2,54 SMDR24C2 1706131 PHOENIX CONTACT Printed-circuit board connector
MC 0,5/ 2-G-2,54 SMDR24C2
1706131
PHOENIX_CONTACT
465
Printed-circuit board connector
Boîtier de base de la carte de circuit imprimé, section nominale : 0,5 mm², couleur : noir, courant nominal : 6 A, tension de dimensionnement (III/2) : 160 V, surface de contact : Or, type de contact : Mâle, Nombre de potentiels : 2, Nombre de rangées : 1, Nombre de pôles par rangée : 2, nombre de connexions : 2, famille d’articles : MC 0,5/.. -G-SMD, pas : 2,54 mm, montage : soudage CMS, disposition des goupilles : géométrie linéaire du patin, Stecksystem : MICRO COMBICON - FMC 0.5, Serrure : sans, type d’emballage : sangle de 24 mm de large, Codage fixe du dernier pôle, peut être combiné avec le connecteur FMC 0,5/...-ST-2.54 C2
Embases PCB, section nominale : 0,5 mm2, couleur : noir, courant nominal : 6 A, tension nominale (III/2) : 160 V, surface de contact : Au, type de connexion de contact : Pin, nombre de potentiels : 2, nombre de rangées : 1, nombre de positions : 2, nombre de connexions : 2, gamme de produits : MC 0,5/.. -G-SMD, pas : 2,54 mm, montage : soudure CMS, disposition des broches : géométrie linéaire du tampon, nombre de broches de soudure par potentiel : 1, système enfichable : COMBICON FMC 0,5, Alignement du modèle de connecteur : standard, verrouillage : sans, montage : sans, type d’emballage : bande de 24 mm de large, codage fixe de la dernière position, peut être combiné avec le connecteur FMC 0,5/...-ST-2,54 C2
Connecteurs > Connecteur de circuit imprimé
Connecteurs PCB
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Les plus vendus
▲En savoir plus
▲Données commerciales
| Code de commande | 1706131 |
|---|---|
| Unité de conditionnement | 465 pcs |
| Quantité minimum de commande | 465 pcs |
| Remarque | Fabrication à la commande (pas de reprise) |
| Page catalogue | Page 179 (C-1-2013) |
| GTIN | 4046356842150 |
| Poids par pièce (hors emballage) | 0,002 KGM |
| Numéro du tarif douanier | 85366930 |
| Pays d'origine | PL (Pologne) |
Dimensions
| Longueur [ l ] | 7,1 mm |
|---|---|
| Largeur | 9,66 mm |
| Pas | 2,54 mm |
| Cote a | 2,54 mm |
| Largeur [ w ] | 9,66 mm |
| Hauteur [ h ] | 4,85 mm |
| Hauteur de montage | 4,85 mm |
| Dimensions des picots | 0,64 x 0,64 mm |
| Longueur | 7,1 mm |
Généralités
| Famille d'articles | MC 0,5/..-G-SMD |
|---|---|
| Groupe d'isolant | IIIa |
| Tension de choc assignée (III/3) | 2,5 kV |
| Tension de choc assignée (III/2) | 2,5 kV |
| Tension de choc assignée (II/2) | 2,5 kV |
| Tension de référence (III/3) | 32 V |
| Tension assignée (III/2) | 160 V |
| Tension assignée (II/2) | 160 V |
| Connexion selon la norme | EN-VDE |
| Intensité nominale IN | 6 A |
| Matériau isolant | LCP |
| Classe d'inflammabilité selon UL 94 | V0 |
| Coloris | noir |
| Nombre de pôles | 2 |
Environmental Product Compliance
| China RoHS | Période d'utilisation conforme : illimitée = EFUP-e |
|---|---|
| Aucune substance dangereuse dépassant les valeurs seuils ; |
Classifications
eCl@ss 4.0272607xxeCl@ss 4.127260701eCl@ss 5.027260701eCl@ss 5.127260700eCl@ss 6.027260700eCl@ss 7.027440402eCl@ss 8.027440402eCl@ss 9.027440402
Datasheet - PDF
▲| Titre: | Taille: | Type: |
|---|---|---|
| PDF CATALOGUE PHOENIX CONNECTEURS FR .pdf | 15 Mbytes |
|
| PHOENIX CONTACT-1706131-MC 0,5/ 2-G-2,54 SMDR24C2 | 114 Kbytes |
|
