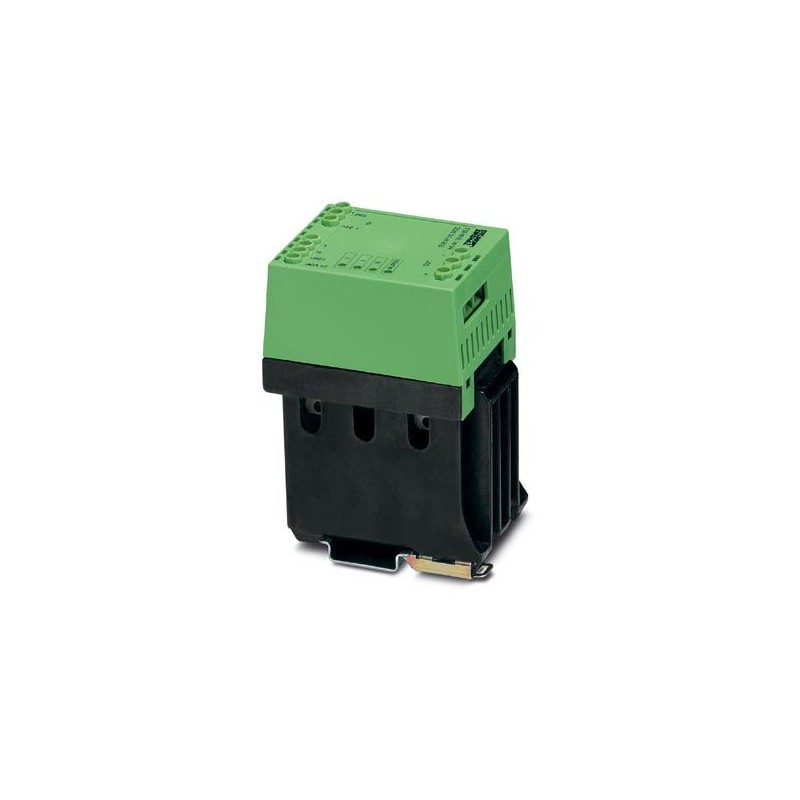

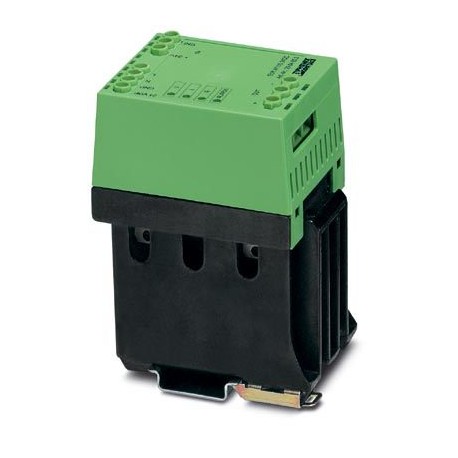

ELR W1/10-24DC 2964306 PHOENIX CONTACT Relais à inversion de phase
ELR W1/10-24DC
2964306
PHOENIX_CONTACT
Relais à inversion de phase
Onduleur électronique pour l’activation du moteur à courant continu, avec indication lumineuse et circuit de protection, sortie : 10-30 V DC/ 10 A
Interface
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Les plus vendus
▲En savoir plus
▲Données commerciales
| Code de commande | 2964306 |
|---|---|
| Unité de conditionnement | 1 pcs |
| Page catalogue | Page 141 (IF-2002) |
| GTIN | 4017918187637 |
| Poids par pièce (hors emballage) | 0,608 KGM |
| Numéro du tarif douanier | 85371098 |
| Pays d'origine | DE (Allemagne) |
Remarque
| Restriction d'utilisation | CEM : produit de classe A, voir déclaration du fabriquant dans la section Téléchargements |
|---|
Données d’entrée
| Dénomination entrée | Alimentation des modules |
|---|---|
| Tension nominale d'alimentation | 24 V DC ±20 % |
| Plage de tension d'entrée | 19,2 V DC ... 28,8 V DC |
| Tension d'alimentation assignée du circuit de commande US | 24 V DC |
| Plage de tension de commande | 19,2 V DC ... 28,8 V DC |
| Circuit de protection | Protection contre inversions de polarité Diode contre inversions de polarité |
| Affichage d'état | LED verte |
| Courant absorbé | max. 10 mA |
| Dénomination entrée | Entrée de commande droite/gauche |
| Tension nominale d'entrée UN | 24 V DC |
| Plage de tension d'entrée rapportée à UN | 0,8 ... 1,2 |
| Plage de tension d'entrée | 19,2 V DC ... 28,8 V DC |
| Courant absorbé | env. 3 mA |
Données de sortie Sortie de charge
| Dénomination sortie | Sortie DC |
|---|---|
| Plage de tension de service | 10 V DC ... 30 V DC |
| Plage de tension nominale de sortie | 10 V DC ... 30 V DC |
| Dénomination de la protection | Protection contre inversions de polarité |
| Protection contre les surcharges |
Caractéristiques de raccordement circuit de commande
| Dénomination connexion | Circuit de commande |
|---|---|
| Type de raccordement | Raccordement vissé |
| Longueur à dénuder | 8 mm |
| Filetage vis | M3 |
| Section de conducteur rigide | 0,2 mm² ... 6 mm² |
| Section de conducteur souple | 0,2 mm² ... 4 mm² |
| Section conduct. AWG | 24 ... 10 |
Caractéristiques de raccordement circuit de charge
| Dénomination connexion | Circuit de puissance |
|---|---|
| Type de raccordement | Raccordement vissé |
| Longueur à dénuder | 8 mm |
| Filetage vis | M3 |
| Section de conducteur rigide | 0,2 mm² ... 6 mm² |
| Section de conducteur souple | 0,2 mm² ... 4 mm² |
| Section conduct. AWG | 24 ... 10 |
Généralités
| Tension d'essai entrée/sortie | 2,5 kV AC |
|---|---|
| Emplacement pour le montage | verticalement (profilé horizontal) |
| Conseils pour le montage | juxtaposable à intervalles de 20 mm |
Conditions d'environnement
| Température ambiante (fonctionnement) | -20 °C ... 60 °C |
|---|---|
| Température ambiante (stockage/transport) | -20 °C ... 70 °C |
| Indice de protection | IP20 |
Environmental Product Compliance
| China RoHS | Période d'utilisation conforme (EFUP) : 50 ans |
|---|---|
| La déclaration du fabricant dans l'onglet « Downloads » contient des informations détaillées sur les substances dangereuses. |
Classifications
