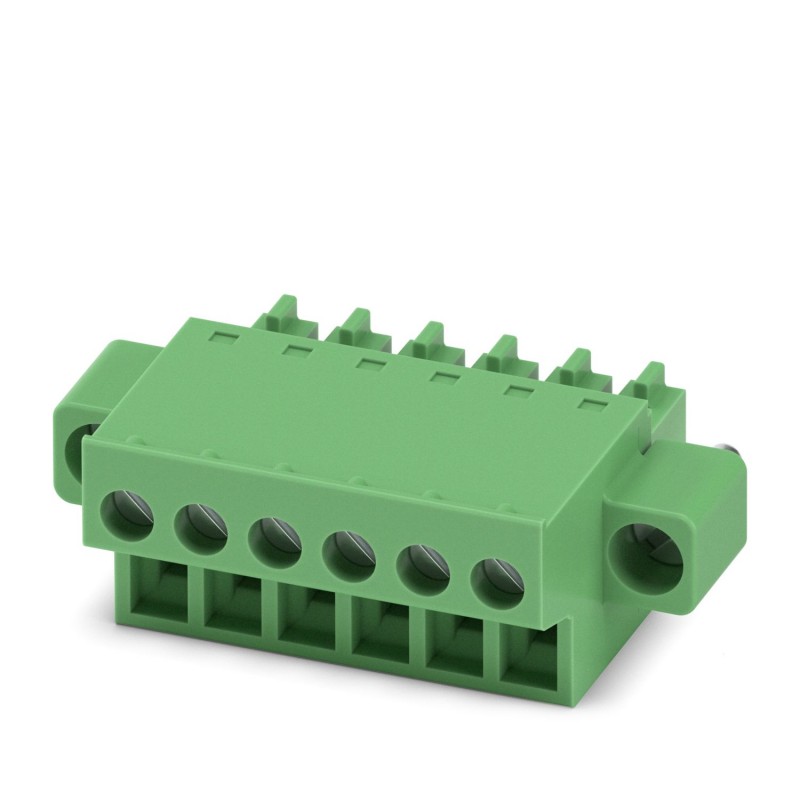

FRONT-MC 1,5/ 6-STF-3,81 1850893 PHOENIX CONTACT Connecteur pour C.I.
FRONT-MC 1,5/ 6-STF-3,81
1850893
PHOENIX_CONTACT
50
Connecteur pour C.I.
Connecteur pour carte de circuit imprimé, section nominale : 1,5 mm², couleur : vert, courant nominal : 8 A, tension nominale (III/2) : 160 V, surface de contact : étain, type de contact : femelle, nombre de potentiels : 6, nombre de rangées : 1, nombre de pôles : 6, nombre de connexions : 6, famille d’articles : FRONT-MC 1,5/.. -STF, pas : 3,81 mm, type de raccordement : Raccord à vis frontale, forme de serrage à vis : L Fente longitudinale, sens de raccordement du pilote/carte de circuit imprimé : 0 °, système d’enfichage : COMBICON MC 1.5, verrouillage : Verrouillage à vis, type de fixation : Serrage à l’air (vis), type d’emballage : en boîte
Connecteur de plaque conductrice, section nominale: 1,5 mm2, coloris: vert, intensité nominale: 8 A, tension de référence (III/2): 160 V, surface des contacts: Sn, type de contact: Connecteur femelle, nombre de potentiels: 6, nombre de rangées: 1, nombre de pôles: 6, nombre de connexions: 6, gamme d'articles: FRONT-MC 1,5/..-STF, pas: 3,81 mm, type de raccordement: Raccordement vissé frontal, surface d'attaque des vis: L Fente longitudinale, sens d'enfichage conducteur/circuit imprimé: 0 °, système débrochable: COMBICON MC 1,5, verrouillage: Verrouillage à vis, type de fixation: Bride à vis, type de conditionnement: emballé dans un carton
Connecteurs > Connecteur de câble pour connecteur de circuit imprimé
Connecteurs PCB
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Related products
▲Les plus vendus
▲En savoir plus
▲| Type de produit | Connecteur de plaque conductrice |
| Gamme de produits | FRONT-MC 1,5/..-STF |
| Ligne de produits | COMBICON Connectors S |
| Type | Standard |
| Nombre de pôles | 6 |
| Pas | 3,81 mm |
| Nombre de connexions | 6 |
| Nombre de rangées | 1 |
| Nombre de potentiels | 6 |
| Bride de fixation | Bride à vis |
| État de la gestion des données | |
| Révision de l'article | 16 |
| Intensité nominale IN | 8 A |
| Tension nominale UN | 160 V |
| Résistance de contact | 1,6 mΩ |
| Tension de référence (III/3) | 160 V |
| Tension de tenue aux chocs assignée (III/3) | 2,5 kV |
| Tension assignée (III/2) | 160 V |
| Tension de tenue aux chocs assignée (III/2) | 2,5 kV |
| Tension de référence (II/2) | 320 V |
| Tension de tenue aux chocs assignée (II/2) | 2,5 kV |
| Technologie de raccordement | |
| Type | Standard |
| Système de connecteurs | COMBICON MC 1,5 |
| Section nominale | 1,5 mm² |
| Type de contact | Connecteur femelle |
| Verrouillage | |
| Mode de verrouillage | Verrouillage à vis |
| Bride de fixation | Bride à vis |
| Couple de serrage | 0,3 Nm |
| Raccordement du conducteur | |
| Type de raccordement | Raccordement vissé frontal |
| Sens d'enfichage conducteur/circuit imprimé | 0 ° |
| Section de conducteur rigide | 0,14 mm² ... 1,5 mm² |
| Section de conducteur souple | 0,14 mm² ... 1,5 mm² |
| Section conduct. AWG | 28 ... 16 |
| Section de conducteur souple avec embout, sans douille en plastique | 0,25 mm² ... 1,5 mm² |
| Section de conducteur souple avec embout et douille en plastique | 0,25 mm² ... 0,5 mm² |
| 2 conducteurs rigides de même section | 0,14 mm² ... 0,5 mm² |
| 2 conducteurs souples de même section | 0,14 mm² ... 0,75 mm² |
| 2 conducteurs de même section, flexibles avec embout sans douille en plastique | 0,25 mm² ... 0,34 mm² |
| 2 conducteurs souples de même section avec embout TWIN et douille en plastique | 0,5 mm² ... 0,5 mm² |
| Gabarit a x b / diamètre | 2,4 mm x 1,5 mm / 1,6 mm |
| Longueur à dénuder | 9 mm |
| Forme d'entraînement de la tête de vis | Fente longitudinale (L) |
| Couple de serrage | 0,22 Nm ... 0,25 Nm |
| Données relatives aux embouts sans collier isolant | |
| embouts sans collier isolant, selon DIN 46228‑1 | Section : 0,25 mm²; Longueur: 7 mm ... 9 mm |
| Section : 0,34 mm²; Longueur: 7 mm ... 9 mm | |
| Section : 0,5 mm²; Longueur: 8 mm ... 9 mm | |
| Section : 0,75 mm²; Longueur: 8 mm ... 9 mm | |
| Section : 1 mm²; Longueur: 8 mm ... 9 mm | |
| Section : 1,5 mm²; Longueur: 9 mm | |
| Données relatives aux embouts avec collier isolant | |
| embouts avec collier isolant, selon DIN 46228‑4 | Section : 0,25 mm²; Longueur: 8 mm ... 9 mm |
| Section : 0,34 mm²; Longueur: 8 mm ... 9 mm | |
| Section : 0,5 mm²; Longueur: 8 mm ... 9 mm | |
| Indication de matériau - contact | |
| Remarque | Conforme à WEEE/RoHS, exempt de trichite suivant la norme CEI 60068-2-82/JEDEC JESD 201 |
| Matériau de contact | Alliage de Cu |
| Qualité de surface | étamé par trempage à chaud |
| Surface métallique point de connexion (couche supérieure) | Etain (4 - 8 µm Sn) |
| Surface métallique zone de contact (couche supérieure) | Etain (4 - 8 µm Sn) |
| Indication de matériau - boîtier | |
| Coloris (Boîtiers) | vert (6021) |
| Matériau isolant | PA |
| Groupe d'isolant | I |
| IRC selon CEI 60112 | 600 |
| Classe d'inflammabilité selon UL 94 | V0 |
| Indice d'inflammabilité au fil incandescent GWFI selon EN 60695-2-12 | 850 |
| Température d'ignition au fil incandescent GWIT selon EN 60695-2-13 | 775 |
| Température des essais de pression à bille selon la norme EN 60695-10-2 | 125 °C |
| Dessin coté |  |
| Pas | 3,81 mm |
| Largeur [w] | 33,25 mm |
| Hauteur [h] | 12,3 mm |
| Longueur [l] | 21,7 mm |
| Bride | |
| Couple de serrage | 0,3 Nm |
| Recherche de dommages et de desserrage des conducteurs | |
| Spécification de contrôle | DIN EN 60999-1 (VDE 0609-1):2000-12 |
| Résultat | Essai réussi |
| Contrôle de traction | |
| Spécification de contrôle | DIN EN 60999-1 (VDE 0609-1):2000-12 |
| Section de conducteur/type de conducteur/effort de traction, valeur nominale/réelle | 0,14 mm² / rigide / > 10 N |
| 0,14 mm² / souple / > 10 N | |
| 1,5 mm² / rigide / > 40 N | |
| 1,5 mm² / souple / > 40 N | |
| Forces d'enfichage et de retrait | |
| Spécification de contrôle | DIN EN 60512-13-2:2006-11 |
| Résultat | Essai réussi |
| Nombre de cycles | 25 |
| Force d'enfichage par pôle env. | 7 N |
| Force de retrait par pôle env. | 5 N |
| Contrôle du couple | |
| Spécification de contrôle | DIN EN 60999-1 (VDE 0609-1):2000-12 |
| Résistance des inscriptions | |
| Spécification de contrôle | DIN EN 60068-2-70:1996-07 |
| Résultat | Essai réussi |
| Polarisation et détrompage | |
| Spécification de contrôle | DIN EN 60512-13-5:2006-11 |
| Résultat | Essai réussi |
| Contrôle visuel | |
| Spécification de contrôle | DIN EN 60512-1-1:2003-01 |
| Résultat | Essai réussi |
| Contrôle des dimensions | |
| Spécification de contrôle | DIN EN 60512-1-2:2003-01 |
| Résultat | Essai réussi |
| Essai de résistance aux vibrations | |
| Spécification de contrôle | DIN EN 60068-2-6 (VDE 0468-2-6):2008-10 |
| Fréquence | 10 - 150 - 10 Hz |
| Vitesse de balayage | 1 octave/min |
| Amplitude | 0,35 mm (10 Hz ... 60,1 Hz) |
| Accélération | 5g (60,1 Hz ... 150 Hz) |
| Durée de contrôle par axe | 2,5 h |
| Sens du contrôle | Axes X, Y et Z |
| Essai de durée de vie | |
| Spécification de contrôle | DIN EN 60512-9-1 (VDE 0687-512-9-1):2010-12 |
| Tension de tenue aux chocs au niveau de la mer | 2,95 kV |
| Résistance de passage R1 | 1,6 mΩ |
| Résistance de passage R2 | 1,7 mΩ |
| Nombre de cycles d'enfichage | 25 |
| Résistance d'isolement pôles voisins | > 5 MΩ |
| Contrôle climatique | |
| Spécification de contrôle | DIN EN ISO 6988:1997-03 |
| Sensibilité à la corrosion | 0,2 dm3SO2sur 300 dm3/40 °C/1 cycle |
| Sensibilité à la chaleur | 100 °C/168 h |
| Tension de tenue aux courants alternatifs | 1,39 kV |
| Chocs | |
| Spécification de contrôle | DIN EN 60068-2-27 (VDE 0468-2-27):2010-02 |
| Forme de choc | Semi-sinusoïdal |
| Accélération | 30g |
| Durée des chocs | 18 ms |
| Sens du contrôle | Axes X, Y et Z (pos. et nég.) |
| Conditions ambiantes | |
| Température ambiante (fonctionnement) | -40 °C ... 100 °C (en fonction de la courbe de derating) |
| Température ambiante (stockage/transport) | -40 °C ... 70 °C |
| Humidité rel. de l'air (stockage/transport) | 30 % ... 70 % |
| Température ambiante (montage) | -5 °C ... 100 °C |
| Essai thermique Groupe d'essais C | |
| Spécification de contrôle | DIN EN 60512-5-1:2003-01 |
| Nombre de pôles testé | 20 |
| Résistance d'isolement | |
| Spécification de contrôle | DIN EN 60512-3-1:2003-01 |
| Résistance d'isolement pôles voisins | > 5 MΩ |
| Distances dans l'air et lignes de fuite | |
| Spécification de contrôle | DIN EN 60664-1 (VDE 0110-1):2008-01 |
| Groupe d'isolant | I |
| Résistance aux courants de fuite (DIN EN 60112 (VDE 0303-11)) | CTI 600 |
| Tension d'isolement assignée (III/3) | 160 V |
| Tension de tenue aux chocs assignée (III/3) | 2,5 kV |
| valeur minimale de la distance dans l'air - champ non homogène (III/3) | 1,5 mm |
| valeur minimale de la ligne de fuite (III/3) | 2 mm |
| Tension d'isolement assignée (III/2) | 160 V |
| Tension de choc assignée (III/2) | 2,5 kV |
| valeur minimale de la distance dans l'air - champ non homogène (III/2) | 1,5 mm |
| valeur minimale de la ligne de fuite (III/2) | 1,5 mm |
| Tension d'isolement assignée (II/2) | 320 V |
| Tension de tenue aux chocs assignée (II/2) | 2,5 kV |
| valeur minimale de la distance dans l'air - champ non homogène (II/2) | 1,5 mm |
| valeur minimale de la ligne de fuite (II/2) | 1,6 mm |
| Type de conditionnement | emballé dans un carton |
| Caractéristique | Valeur |
|---|---|
| Type de raccordement (EF000064) | Autre |
| Finition des contacts (EF001587) | Jack |
| Nombre de pôles (EF001391) | 6 |
| Nombre de rangées de contacts à fiche (EF006935) | 1 |
| Dimension des contacts (EF007326) | 3.81 mm |
| Dimension des raccordements (EF006827) | 3.81 mm |
| Angle contact/raccordement conducteur (EF007546) | Autre |
| Courant assigné In (EF008250) | 8 A |
| Tension assignée (EF000228) | 160 V |
| Tension nominale de tenue aux chocs (EF002993) | 2.5 kV |
| Catégorie de surtension (EF006785) | III |
| Degré de pollution (EF006786) | 2 |
| Section de conducteur connectable à fil fin sans embout de câble (EF007341) | 0.14 mm² |
| Section de conducteur connectable à fil fin avec embout de câble (EF007339) | 0.25 mm² |
| Section de conducteur connectable monofilaire (EF007337) | 0.14 mm² |
| Finition du raccordement électrique (EF003961) | Borne à vis |
| Type de câble connectable (EF006816) | Câble rond |
| Matériau du revêtement de contact (EF004020) | Étain |
| Matériau du contact (EF007544) | Cuivre |
| Matériau du corps isolant (EF007543) | Polyamide |
| Matériau du boîtier (EF001596) | Autre |
| Couleur du boîtier (EF000136) | Vert |
| Classe d'inflammabilité du matériau isolant selon UL 94 (EF002521) | V0 |
| Température de fonctionnement (EF002393) | -40 °C |
Datasheet - PDF
▲| Titre: | Taille: | Type: |
|---|---|---|
| PDF CATALOGUE PHOENIX CONNECTEURS FR .pdf | 15 Mbytes |
|
| PHOENIX CONTACT-1850893-FRONT-MC 1,5/ 6-STF-3,81 | 133 Kbytes |
|
