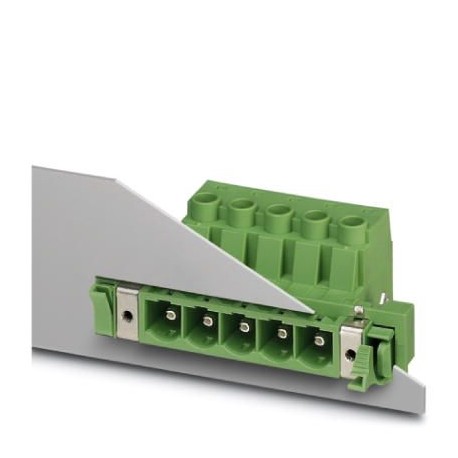

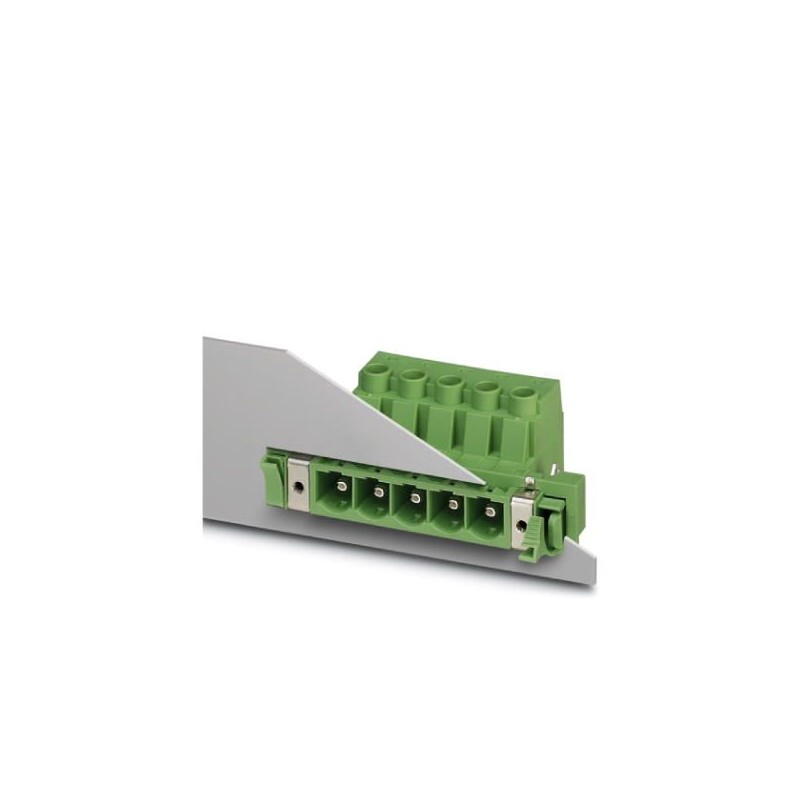

DFK-PC 16/ 9-STF-SH-10,16 1703687 PHOENIX CONTACT Connecteur de traversée
DFK-PC 16/ 9-STF-SH-10,16
1703687
PHOENIX_CONTACT
10
Connecteur de traversée
Blocs de jonction > Borne traversante
Connecteurs PCB
* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
En savoir plus
▲Données commerciales
| Code de commande | 1703687 |
|---|---|
| Unité de conditionnement | 10 pcs |
| Quantité minimum de commande | 10 pcs |
| Remarque | Fabrication à la commande (pas de reprise) |
| Page catalogue | Page 583 (C-1-2013) |
| GTIN | 4017918994525 |
| Poids par pièce (hors emballage) | 0,106 KGM |
| Numéro du tarif douanier | 85366990 |
| Pays d'origine | PL (Pologne) |
Généralités
| Famille d'articles | DFK-PC 16/..-STF-SH |
|---|---|
| Nombre de pôles | 9 |
| Type de raccordement | Raccordement vissé avec bague |
| Groupe d'isolant | I |
| Tension de choc assignée (III/3) | 8 kV |
| Tension de choc assignée (III/2) | 8 kV |
| Tension de choc assignée (II/2) | 6 kV |
| Tension de référence (III/3) | 1000 V |
| Tension assignée (III/2) | 1000 V |
| Tension assignée (II/2) | 1000 V |
| Connexion selon la norme | EN-VDE |
| Intensité nominale IN | 76 A |
| Section nominale | 16 mm² |
| Courant de charge maximal | 76 A |
| Matériau isolant | PA |
| Classe d'inflammabilité selon UL 94 | V0 |
| Gabarit | A6 |
| Longueur à dénuder | 12 mm |
| Filetage vis | M4 |
| Couple de serrage min. | 1,7 Nm |
| Couple de serrage max. | 1,8 Nm |
Caractéristiques de raccordement
| Section de conducteur rigide min. | 0,75 mm² |
|---|---|
| Section de conducteur rigide max. | 16 mm² |
| Section de conducteur souple min. | 0,75 mm² |
| Section de conducteur souple max. | 16 mm² |
| Section de conducteur souple avec embout sans cône d'entrée isolant max. | 0,5 mm² |
| 16 mm² Uniquement en association avec CRIMPFOX 16 S | |
| Section de conducteur souple avec embout et cône d'entrée isolant min. | 0,5 mm² |
| Section de conducteur souple avec embout et cône d'entrée isolant max. | 16 mm² Uniquement en association avec CRIMPFOX 16 S |
| Section du conducteur AWG min. | 18 |
| Section du conducteur AWG max. | 6 |
| 2 conducteurs rigides de même section min. | 0,75 mm² |
| 2 conducteurs rigides de même section max. | 6 mm² |
| 2 conducteurs souples de même section min. | 0,75 mm² |
| 2 conducteurs souples de même section max. | 6 mm² |
| 2 conducteurs souples de même section avec AEH sans cône d'entrée isolant min. | 0,5 mm² |
| 2 conducteurs souples de même section avec AEH sans cône d'entrée isolant max. | 4 mm² |
| 2 conducteurs souples de même section avec TWIN-AEH et cône d'entrée isolant min. | 0,5 mm² |
| 2 conducteurs souples de même section avec TWIN-AEH et cône d'entrée isolant max. | 6 mm² |
| AWG min. selon UL/CUL | 20 |
| AWG max. selon UL/CUL | 6 |
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | Période d'utilisation conforme (EFUP) : 50 ans |
| La déclaration du fabricant dans l'onglet « Downloads » contient des informations détaillées sur les substances dangereuses. |
Classifications
eCl@ss 4.0272607xxeCl@ss 4.127260701eCl@ss 5.027260701eCl@ss 5.127141100eCl@ss 6.027141100eCl@ss 7.027141134eCl@ss 8.027440309eCl@ss 9.027440309
Datasheet - PDF
▲| Titre: | Taille: | Type: |
|---|---|---|
| PDF CATALOGUE PHOENIX CONNECTEURS FR.pdf | 14 Mbytes |
|
| PHOENIX CONTACT-1703687-DFK-PC 16/ 9-STF-SH-10,16 | 176 Kbytes |
|
