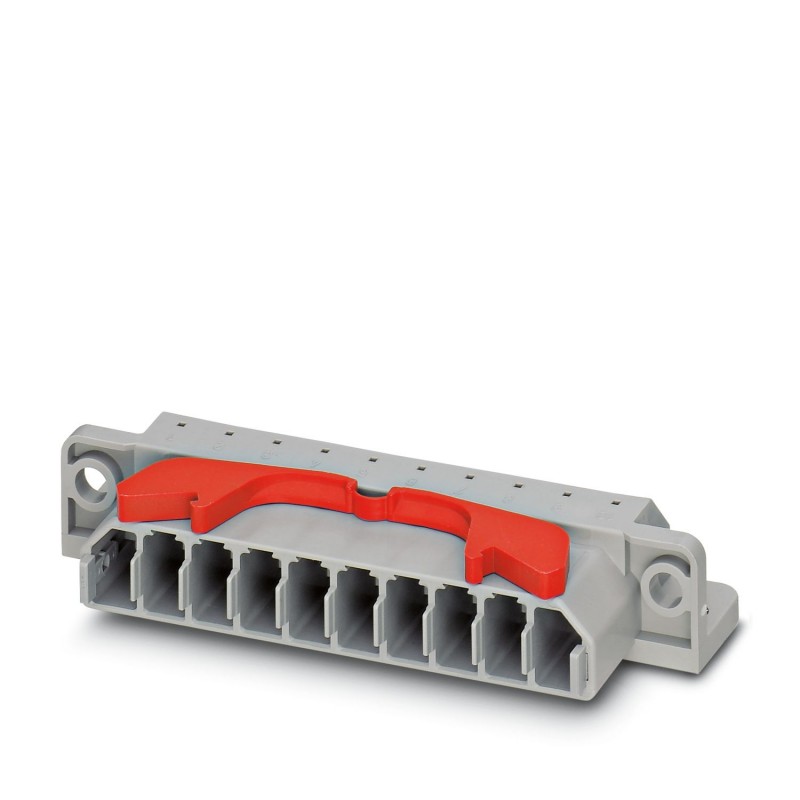

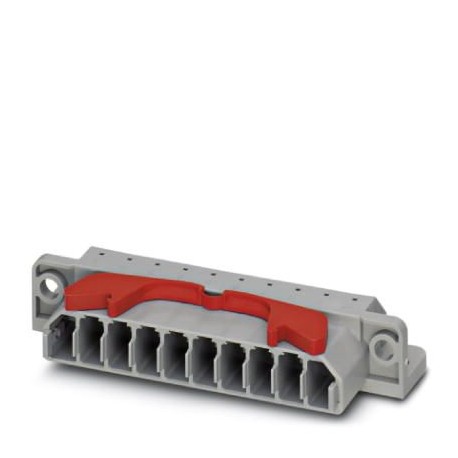

HCC 4-MC 1660669 PHOENIX CONTACT Elément enfichable
HCC 4-MC
1660669
PHOENIX_CONTACT
Article à la demande, sans remboursement.
Elément enfichable
Pièce enfichable, tension nominale : 400 V, courant assigné : 13,5 A, nombre de connexions : 10, type de connexion : connexion sertie, section de dimensionnement : 1,5 mm², section : 0,2 mm² - 4 mm², classe de montage : vissée directe, couleur : gris
Elément enfichable, tension nominale: 400 V, intensité nominale: 13,5 A, nombre de connexions: 10, type de raccordement: Raccordement à sertir, Section de référence: 1,5 mm2, section : 0,2 mm2 - 4 mm2, type de montage: vissage direct, coloris: gris
Blocs de jonction > Connecteur pour bloc de jonction
Terminaux
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Les plus vendus
▲En savoir plus
▲| Type de produit | Bloc de jonction de puissance |
| Nombre de connexions | 10 |
| Nombre de rangées | 1 |
| Propriétés d'isolation | |
| Catégorie de surtension | III |
| Degré de pollution | 3 |
| Tension de tenue aux chocs assignée | 6 kV |
| Puissance dissipée maximale en condition nominale | 0,77 W |
| Nombre de raccordements par étage | 10 |
| Section nominale | 2,5 mm² |
| Connexion selon la norme | CEI 61984 |
| Section de conducteur rigide | 0,2 mm² ... 4 mm² |
| Section du conducteur AWG | 24 ... 12 (conversion selon CEI) |
| Section de conducteur souple | 0,2 mm² ... 4 mm² |
| Section de conducteur souple [AWG] | 24 ... 12 (conversion selon CEI) |
| Section de conducteur flexible (embout sans douille en plastique) | 0,25 mm² ... 4 mm² |
| Section de conducteur flexible (embout avec douille en plastique) | 0,25 mm² ... 4 mm² |
| 2 conducteurs rigides de même section | 0,2 mm² ... 2,5 mm² |
| 2 conducteurs souples de même section | 0,2 mm² ... 2,5 mm² |
| 2 conducteurs de même section, flexibles avec embout sans douille en plastique | 0,25 mm² ... 1,5 mm² |
| 2 conducteurs souples de même section avec embout TWIN et douille en plastique | 0,5 mm² ... 2,5 mm² |
| Int. nom. | 13,5 A |
| Courant de charge maximal | 13,5 A (avec contact STG-MTN 0,5-1,0) |
| 20 A (avec contact STG-MTN 1,5-2,5) | |
| Tension nominale | 400 V |
| Section nominale | 1,5 mm² |
| Largeur | 92 mm |
| Hauteur | 34,6 mm |
| Profondeur | 17 mm |
| Intervalle entre perçages | 83 mm |
| Couleur | gris (RAL 7042) |
| Classe d'inflammabilité selon UL 94 | V2 |
| Groupe d'isolant | I |
| Matériau isolant | PA |
| Caractéristiques mécaniques | |
| Paroi latérale ouverte | non |
| Caractéristiques techniques | |
| Intervalle entre perçages | 83 mm |
| Conditions ambiantes | |
| Température ambiante (fonctionnement) | -60 °C ... 110 °C (Plage de température de service, auto-échauffement compris, température de service max. à court terme, voir RTI Elec.) |
| Température ambiante (stockage/transport) | -25 °C ... 60 °C (pour une période limitée, pas plus de 24 h, de -60 °C °C à +70 °C) |
| Température ambiante (montage) | -5 °C ... 70 °C |
| Température ambiante (confirmation) | -5 °C ... 70 °C |
| Humidité de l'air admissible (fonctionnement) | 20 % ... 90 % |
| Humidité de l'air admissible (stockage/transport) | 30 % ... 70 % |
| Connexion selon la norme | CEI 61984 |
| Type de montage | vissage direct |
| Caractéristique | Valeur |
|---|---|
| Modèle (EF000010) | Insert mâle |
| Section de conducteur connectable à fil fin sans embout de câble (EF007341) | 0.2 mm² |
| Section de conducteur connectable monofilaire (EF007337) | 0.2 mm² |
| Section de conducteur connectable multifilaire (EF007343) | 0.2 mm² |
| Nombre total de pôles sans contact de mise à la terre (EF006240) | 10 |
| Connectable (EF006169) | Non |
Datasheet - PDF
▲| Titre: | Taille: | Type: |
|---|---|---|
| PDF CATALOGUE PHOENIX BLOCS DE JONCTION FR.pdf | 68 Mbytes |
|
| PHOENIX CONTACT-1660669-HCC 4-MC | 97 Kbytes |
|
