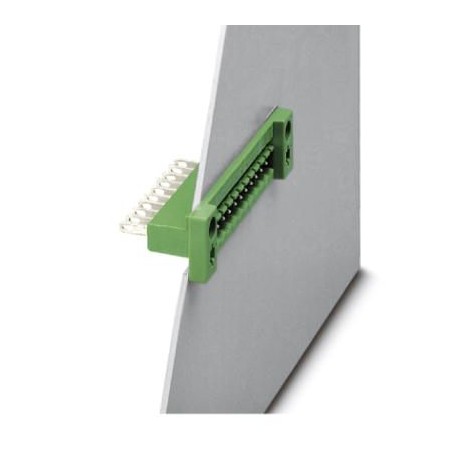

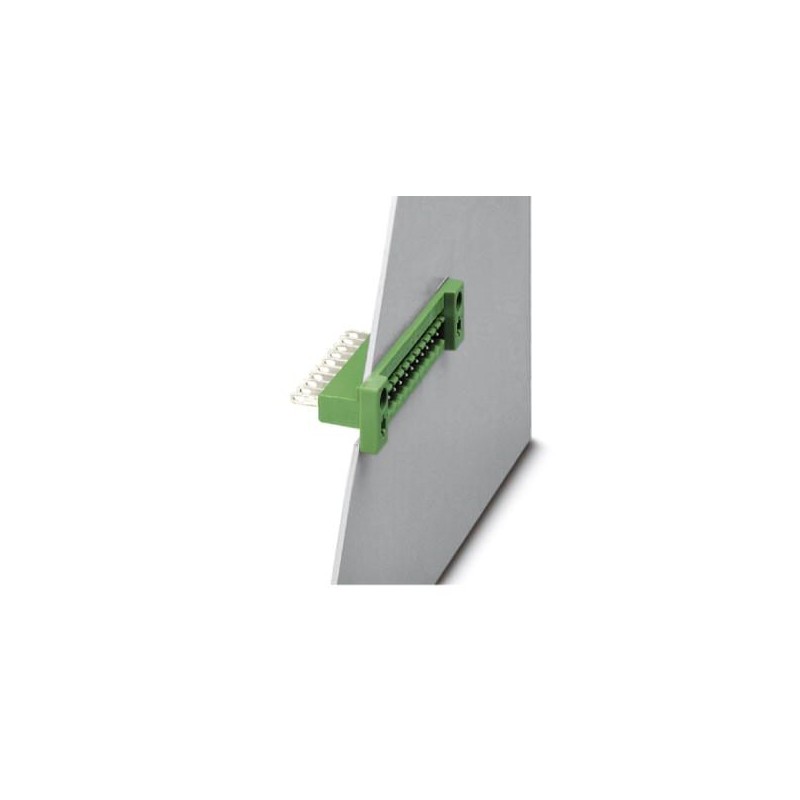

DFK-MSTB 2,5/ 3-G 0707112 PHOENIX CONTACT Embase traversante
DFK-MSTB 2,5/ 3-G
0707112
PHOENIX_CONTACT
50
Embase traversante
Boîtier mural, section nominale : 2,5 mm², couleur : vert, courant nominal : 12 A, tension nominale (III/2) : 320 V, surface de contact : étain, type de contact : mâle, nombre de potentiels : 3, nombre de rangées : 1, nombre de pôles : 3, nombre de connexions : 3, famille d’articles : DFK-MSTB 2,5/.. -G, pas : 5 mm, type de raccordement : Connexion à souder/à plat, montage : Montage direct, disposition des broches : disposition linéaire des broches, longueur des broches [P] : 9,3 mm, nombre de broches à souder par potentiel : 1, système enfichable : COMBICON MSTB 2.5, Orientation de la face enfichable : standard, serrure : sans, type de fixation : sans, type d’emballage : emballé dans une boîte, l’accessoire avec le code 5030172 n’est utilisable qu’en combinaison avec MSTB 2.5/... ST et MSTBT 2.5/... ST.
Connecteurs > Connecteur de circuit imprimé
Connecteurs PCB
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Les plus vendus
▲En savoir plus
▲Données commerciales
| Code de commande | 0707112 |
|---|---|
| Unité de conditionnement | 50 pcs |
| Quantité minimum de commande | 50 pcs |
| Page catalogue | Page 352 (C-1-2013) |
| GTIN | 4017918003883 |
| Poids par pièce (hors emballage) | 0,004 KGM |
| Numéro du tarif douanier | 85366930 |
| Pays d'origine | DE (Allemagne) |
Dimensions
| Longueur [ l ] | 17,5 mm |
|---|---|
| Largeur [ w ] | 35 mm |
| Hauteur [ h ] | 29,5 mm |
| Pas | 5 mm |
| Cote a | 10 mm |
| Dimensions connexion plate | 2,8 x 0,8 mm |
Généralités
| Famille d'articles | DFK-MSTB 2,5/..-G |
|---|---|
| Nombre de pôles | 3 |
| Type de raccordement | Connexion à souder/à languettes pour clips |
| Groupe d'isolant | I |
| Tension de choc assignée (III/3) | 4 kV |
| Tension de choc assignée (III/2) | 4 kV |
| Tension de choc assignée (II/2) | 4 kV |
| Tension de référence (III/3) | 320 V |
| Tension assignée (III/2) | 320 V |
| Tension assignée (II/2) | 630 V |
| Connexion selon la norme | EN-VDE |
| Intensité nominale IN | 12 A |
| Section nominale | 2,5 mm² |
| Courant de charge maximal | 12 A |
| Matériau isolant | PA |
| Classe d'inflammabilité selon UL 94 | V2 |
Caractéristiques de raccordement
| Section de conducteur rigide min. | 0,2 mm² |
|---|---|
| Section de conducteur rigide max. | 2,5 mm² |
| Section de conducteur souple min. | 0,2 mm² |
| Section de conducteur souple max. | 2,5 mm² |
| Section du conducteur AWG min. | 24 |
| Section du conducteur AWG max. | 12 |
| Courant maximal connexion plate | |
| Dimensions connexion plate | 2,8 x 0,8 mm |
Environmental Product Compliance
| China RoHS | Période d'utilisation conforme : illimitée = EFUP-e |
|---|---|
| Aucune substance dangereuse dépassant les valeurs seuils ; |
Classifications
eCl@ss 4.0 272607xx eCl@ss 4.1 27260701 eCl@ss 5.0 27260701 eCl@ss 5.1 27141100 eCl@ss 6.0 27141100 eCl@ss 7.0 27141134 eCl@ss 8.0 27440402 eCl@ss 9.0 27440402
UNSPSC 6.01 30211810 UNSPSC 7.0901 39121409 UNSPSC 11 39121409 UNSPSC 12.01 39121409 UNSPSC 13.2 39121410
Datasheet - PDF
▲| Titre: | Taille: | Type: |
|---|---|---|
| PDF CATALOGUE PHOENIX CONNECTEURS FR .pdf | 15 Mbytes |
|
| PHOENIX CONTACT-0707112-DFK-MSTB 2,5/ 3-G | 135 Kbytes |
|
