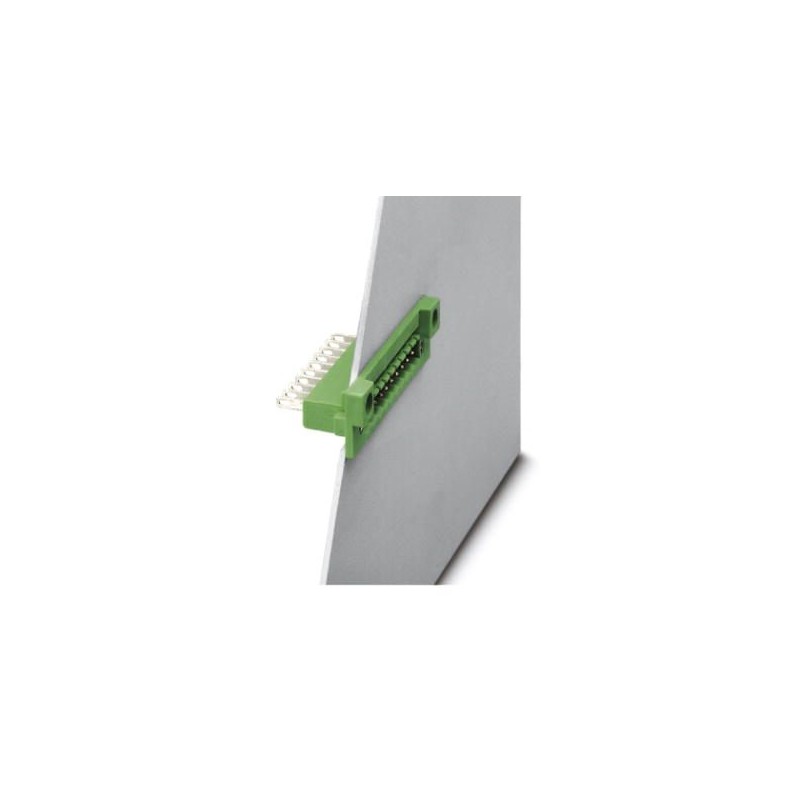

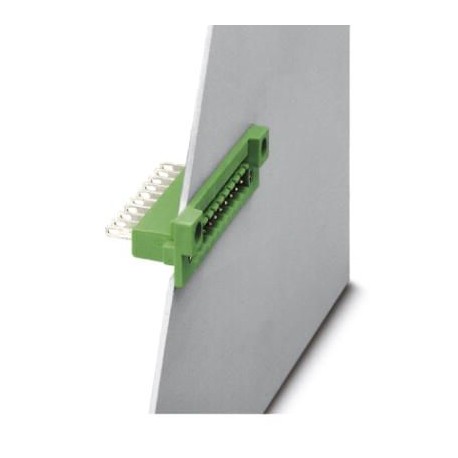

DFK-MSTB 2,5/10-GF 0710109 PHOENIX CONTACT Connecteur pour C.I.
DFK-MSTB 2,5/10-GF
0710109
PHOENIX_CONTACT
50
Connecteur pour C.I.
Boîtier mural, section nominale : 2,5 mm², couleur : vert, courant nominal : 12 A, tension nominale (III/2) : 320 V, surface de contact : étain, type de contact : mâle, nombre de potentiels : 10, nombre de rangées : 1, nombre de pôles : 10, nombre de connexions : 10, famille d’articles : DFK-MSTB 2,5/.. -GF, pas : 5 mm, type de connexion : Connexion à souder/fiche plate, montage : Montage direct, disposition des broches : disposition linéaire des broches, longueur de la broche [P] : 9,3 mm, nombre de broches à souder par potentiel : 1, système d’enfichage : COMBICON MSTB 2.5, Orientation de la face de l’enfichable : Standard, serrure : Serrure à vis, type de fixation : Serrage à l’air (filetage), Type d’emballage : Emballage en boîte
Connecteurs > Connecteur de circuit imprimé
Connecteurs PCB
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Les plus vendus
▲En savoir plus
▲Données commerciales
| Code de commande | 0710109 |
|---|---|
| Unité de conditionnement | 50 pcs |
| Page catalogue | Page 353 (C-1-2013) |
| GTIN | 4017918005139 |
| Poids par pièce (hors emballage) | 0,010 KGM |
| Numéro du tarif douanier | 85366930 |
| Pays d'origine | DE (Allemagne) |
Dimensions
| Longueur [ l ] | 17,5 mm |
|---|---|
| Largeur [ w ] | 60 mm |
| Hauteur [ h ] | 38,3 mm |
| Pas | 5 mm |
| Cote a | 45 mm |
| Dimensions connexion plate | 2,8 x 0,8 mm |
Généralités
| Famille d'articles | DFK-MSTB 2,5/..-GF |
|---|---|
| Nombre de pôles | 10 |
| Type de raccordement | Connexion à souder/à languettes pour clips |
| Groupe d'isolant | I |
| Tension de choc assignée (III/3) | 4 kV |
| Tension de choc assignée (III/2) | 4 kV |
| Tension de choc assignée (II/2) | 4 kV |
| Tension de référence (III/3) | 320 V |
| Tension assignée (III/2) | 320 V |
| Tension assignée (II/2) | 630 V |
| Connexion selon la norme | EN-VDE |
| Intensité nominale IN | 12 A |
| Section nominale | 2,5 mm² |
| Courant de charge maximal | 12 A |
| Matériau isolant | PA |
| Classe d'inflammabilité selon UL 94 | V2 |
Caractéristiques de raccordement
| Section de conducteur rigide min. | 0,2 mm² |
|---|---|
| Section de conducteur rigide max. | 2,5 mm² |
| Section de conducteur souple min. | 0,2 mm² |
| Section de conducteur souple max. | 2,5 mm² |
| Section du conducteur AWG min. | 24 |
| Section du conducteur AWG max. | 12 |
| Courant maximal connexion plate | |
| Dimensions connexion plate | 2,8 x 0,8 mm |
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | Période d'utilisation conforme (EFUP) : 50 ans |
| La déclaration du fabricant dans l'onglet « Downloads » contient des informations détaillées sur les substances dangereuses. |
Classifications
eCl@ss 4.0 272607xx eCl@ss 4.1 27260701 eCl@ss 5.0 27260701 eCl@ss 5.1 27260700 eCl@ss 6.0 27260700 eCl@ss 7.0 27440402 eCl@ss 8.0 27440402 eCl@ss 9.0 27440402
UNSPSC 6.01 30211810 UNSPSC 7.0901 39121409 UNSPSC 11 39121409 UNSPSC 12.01 39121409 UNSPSC 13.2 39121410
Datasheet - PDF
▲| Titre: | Taille: | Type: |
|---|---|---|
| PDF CATALOGUE PHOENIX CONNECTEURS FR .pdf | 15 Mbytes |
|
| PHOENIX CONTACT-0710109-DFK-MSTB 2,5/10-GF | 134 Kbytes |
|
