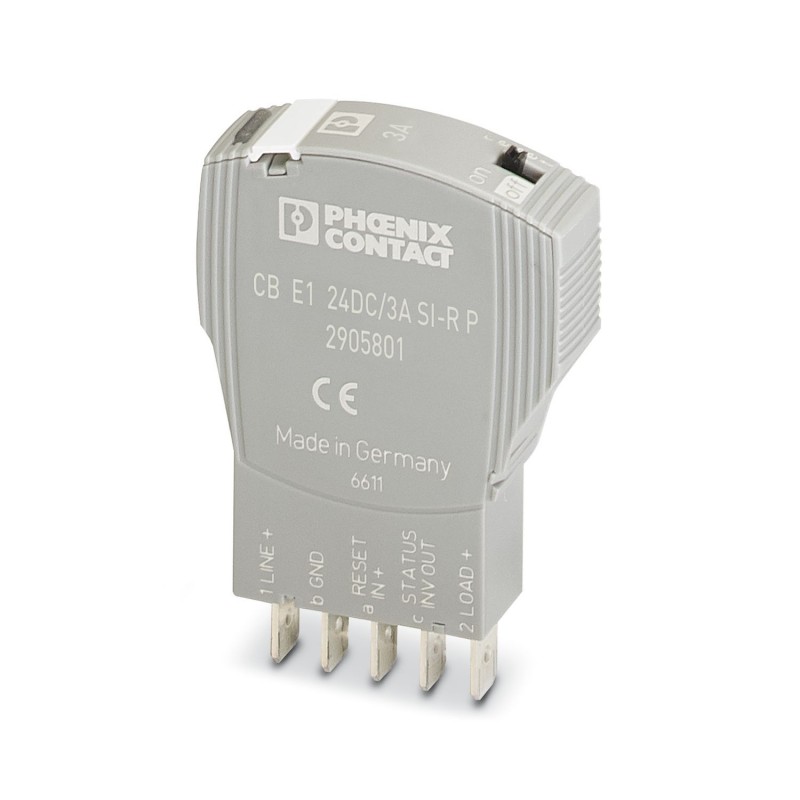

CB E1 24DC/3A SI-R P
2905801
PHOENIX_CONTACT
1
Disjoncteur électronique, 1 pôle, limitation de courant active, sortie de statut inversée et entrée de commande, connecteur mâle pour élément de base.
Protection surtensions
* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Merci de vous intéresser à nos produits, nous espérons que le délai indiqué soit de votre convenance.
Pendant le traitement de la commande, vous pouvez sélectionner le type d'envoi qui vous convient. Aérien Express 24Hrs, Terrestres Standard 48/72Hres, etc.
Classe d'inflammabilité selon UL 94 | V0 |
---|---|
Type de montage | sur embase |
Coloris | gris |
Nombre de pôles | 1 |
Degré de pollution | 2 |
Type | Connecteur mâle |
Type de fusible | électronique |
---|---|
Tension de choc assignée | 0,5 kV |
Tension de service | 24 V DC |
18 V DC ... 30 V DC | |
Intensité nominale IN | 3 A |
Tension assignée d'isolement Ui | 30 V (Circuit de charge) |
Fusible requis en amont | pas nécessaire, élément Fail-Safe intégré |
Limitation de courant active | typ. 1,25 x IN |
Type de contact | sans isolation galvanique |
Courant de repos I0 | typ. 8 mA (à l'état actif) |
typ. 11 mA (avec sortie d'état) | |
Puissance dissipée | 0,62 W (en régime nominal) |
Derating de température | 3 A (à 50 °C) |
Mode de déclenchement | E (électronique) |
Rigidité diélectrique | max. 30 V DC (Circuit de charge) |
Chute de tension | 120 mV (pour IN) |
Type de contact | sans isolation galvanique |
Circuit de charge du temps de coupure | 300 ms (voir courbe caractéristique de temps/courant) |
Circuit de charge d'arrêt en cas de sous-tension | < 14 V (typ. ARRÊT) |
> 17 V (typ. MARCHE) | |
Circuit de charge capacitive max. | 20000 µF |
Sortie d'état de la tension de sortie | 24 V DC |
Sortie d'état du courant de sortie | max. 0,2 A (Protection contre les courts-circuits) |
Entrée de remise à zéro de la tension d'entrée | max. 30 V DC |
Entrée de remise à zéro de la consommation de courant | typ. 2,6 mA (pour 24 V DC) |
Type de contact auxiliaire | Sortie de signal à commutation positive |
Hauteur | 45 mm |
---|---|
Largeur | 12,3 mm |
Profondeur | 52 mm |
Hauteur module complet | 90 mm |
Largeur module complet | 12,3 mm |
Profondeur module complet | 77,3 mm |
Température ambiante (fonctionnement) | -25 °C ... 50 °C (pas de condensation) |
---|---|
Température ambiante (stockage/transport) | -40 °C ... 70 °C |
Test hygrométrique | 96 h, 95 % Hum. Rel., 40 °C |
Indice de protection | IP30 (Zone de manœuvre) |
Normes/prescriptions | UL 2367 UL Recognized |
---|---|
UL 508 UL/C-UL Listed | |
EMV EN 61000-6-3 Emission de bruit | |
EMV EN 61000-6-2 Immunité |
