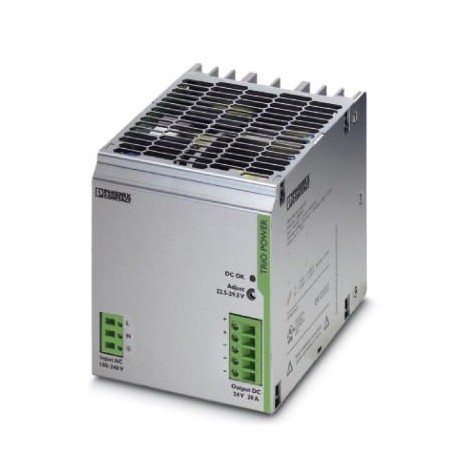

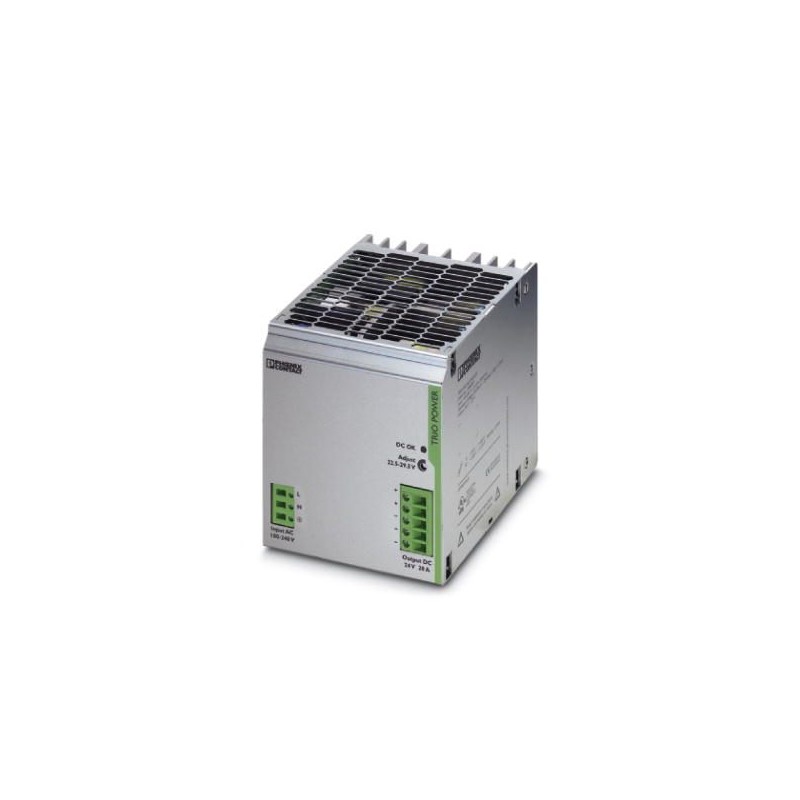

TRIO-PS/1AC/24DC/20 2866381 PHOENIX CONTACT Alimentation
TRIO-PS/1AC/24DC/20
2866381
PHOENIX_CONTACT
Alimentation
TRIO POWER Alimentation primaire à découpage pour montage sur rail, entrée : monophasé, sortie : 24 V DC/20 A
Appareillage industriel basse tension > Alimentation en courant continu
Alimentations
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Related products
▲Achetés habituellement ensemble
▲Les plus vendus
▲En savoir plus
▲Données commerciales
| Code de commande | 2866381 |
|---|---|
| Unité de conditionnement | 1 pcs |
| Page catalogue | Page 175 (C-6-2013) |
| GTIN | 4046356046664 |
| Poids par pièce (hors emballage) | 2,308 KGM |
| Numéro du tarif douanier | 85044030 |
| Pays d'origine | CN (Chine) |
Conditions d'environnement
| Indice de protection | IP20 |
|---|---|
| Température ambiante (fonctionnement) | -25 °C ... 70 °C (derating à partir de 55 °C : 2,5%/K) |
| Température ambiante (stockage/transport) | -40 °C ... 85 °C |
| Humidité de l'air max. admissible (service) | ≤ 95 % (à 25 °C, sans condensation) |
| Classe climatique | 3K3 (selon EN 60721) |
| Degré de pollution | 2 |
Données d'entrée
| Plage de tension nominale d'entrée | 100 V AC ... 240 V AC |
|---|---|
| Plage de tension d'entrée | 85 V AC ... 264 V AC (Derating < 90 V AC: 2,5 %/V) |
| Rigidité diélectrique maximum | 300 V AC |
| Plage de fréquence AC | 45 Hz ... 65 Hz |
| Courant de décharge vers PE | < 3,5 mA |
| Courant absorbé | 4,6 A (120 V AC) |
| 2,4 A (230 V AC) | |
| Consommation nominale | 533 VA |
| Choc de courant d'enclenchement | < 15 A |
| Protection contre microcoupures | > 13 ms (120 V AC) |
| > 13 ms (230 V AC) | |
| Fusible d'entrée | 10 A (temporisé, intérieur) |
| Sélection des fusibles appropriés | 16 A (Caractéristique B, C, D, K) |
| Facteur de puissance (cos phi) | 0,99 |
| Dénomination de la protection | Protection contre les transitoires |
| Circuit/composant de protection | Varistance |
Données de sortie
| Tension de sortie nominale | 24 V DC ±1 % |
|---|---|
| Plage de réglage de la tension de sortie (USet) | 22,5 V DC ... 29,5 V DC (> 24 V DC, constante de puissance limitée) |
| Courant nominal de sortie (IN) | 20 A (UOUT= 24 V DC) |
| Derating | 55 °C ... 70 °C (2,5 % / K) |
| Montage en parallèle autorisé | oui, pour la redondance et l'augmentation de la puissance |
| Connectabilité en série | oui |
| Résistance à l'alimentation de retour | 35 V DC |
| Protection antisurtension en sortie | < 35 V DC |
| Charge capacitive max. | Illimité |
| Limitation de courant active | env. 25 A (en cas de court-circuit) |
| Tolérance de réglage | < 1 % (modification charge statique 10 % ... 90 %) |
| < 2 % (modification charge dynamique 10 % ... 90 %) | |
| < 0,1 % (modification tension d'entrée ±10 %) | |
| Ondulation résiduelle | < 10 mVCC |
| Puissance de sortie | 480 W |
| Temps d'enclenchement typique | < 1 s |
| Pointes de commutation charge nominale | < 80 mVCC |
| Puissance dissipée à vide maximale | 4 W |
| Puissance dissipée charge nominale max. | 46 W |
Généralités
| Poids net | 2,2 kg |
|---|---|
| Témoin de présence de la tension de service | LED verte |
| Rendement | 91 % (à 230 V AC et aux valeurs nominales) |
| Tension d'isolement entrée/sortie | 4 kV AC (homologation du type) |
| 2 kV AC (Contrôle individuel) | |
| Tension d'isolement entrée/PE | 2 kV AC (homol. du type) |
| 2 kV AC (contrôle indiv.) | |
| Tension d'isolement sortie/PE | 500 V DC (homol. du type) |
| Classe de protection | I (avec connexion PE) |
| Indice de protection | IP20 |
| MTBF (IEC 61709, SN 29500) | > 915000 h |
| Emplacement pour le montage | Profilé horizontal NS 35, EN 60715 |
| Conseils pour le montage | juxtaposable : horizontalement 0 mm, verticalement 50 mm |
Caractéristiques de raccordement entrée
| Type de raccordement | Raccordement vissé |
|---|---|
| Section de conducteur rigide min. | 0,2 mm² |
| Section de conducteur rigide max. | 2,5 mm² |
| Section de conducteur souple min. | 0,2 mm² |
| Section de conducteur souple max. | 2,5 mm² |
| Section du conducteur AWG min. | 24 |
| Section du conducteur AWG max. | 14 |
| Longueur à dénuder | 9 mm |
| Filetage vis | M2,5 |
Caractéristiques de raccordement sortie
| Type de raccordement | Raccordement vissé |
|---|---|
| Section de conducteur rigide min. | 0,5 mm² |
| Section de conducteur rigide max. | 6 mm² |
| Section de conducteur souple min. | 0,5 mm² |
| Section de conducteur souple max. | 4 mm² |
| Section du conducteur AWG min. | 20 |
| Section du conducteur AWG max. | 10 |
| Longueur à dénuder | 14 mm |
| Filetage vis | M3 |
Signalisation
| Affichage d'état | LED verte « DC OK » |
|---|---|
| Informations sur l'affichage d'état | UOUT> 21,5 V : DEL allumée |
Normes et spécifications
| Compatibilité électromagnétique | Conformité à la directive CEM 2014/30/UE |
|---|---|
| Immunité | EN 61000-6-2:2005 |
| Connexion selon la norme | CUL |
| Normes/Prescriptions | EN 61000-4-2 |
| Décharge par contact | 4 kV (Sévérité de contrôle 2) |
| Normes/Prescriptions | EN 61000-4-3 |
| Plage de fréquence | 80 MHz ... 1 GHz |
| Intensité de champ | 10 V/m |
| Plage de fréquence | 1,4 GHz ... 2 GHz |
| Intensité de champ | 3 V/m |
| Normes/Prescriptions | EN 61000-4-4 |
| Remarque | Critère B |
| Normes/Prescriptions | EN 61000-6-3 |
| EN 61000-4-6 | |
| Plage de fréquence | 0,15 MHz ... 80 MHz |
| Tension | 10 V (Sévérité de contrôle 3) |
| Normes/Prescriptions | EN 61000-4-11 |
| Directive basse tension | Conformité à la directive NSR 2006/95/CE |
| Norme – sécurité électrique | EN 60950-1/VDE 0805 (SELV) |
| Norme – Equipement électronique des installations à courant fort | EN 50178/VDE 0160 (PELV) |
| Norme – Faible tension de protection | EN 60950-1 (SELV) |
| EN 60204 (PELV) | |
| Norme, sectionnement sûr | DIN VDE 0100-410 |
| Norme - Protection contre les courants dangereux pour les personnes, exigences fondamentales pour un isolement sûr dans les équipements électriques | EN 50178 |
| Norme - Limitation des courants réseau et d'harmoniques | EN 61000-3-2 |
| Homologations UL | UL/C-UL Listed UL 508 |
| Norme UL/C-UL Recognized UL 60950-1 | |
| Choc | 18 ms, 30g, dans chaque direction (selon CEI 60068-2-27) |
| Vibrations (service) | < 15 Hz, amplitude ±2,5 mm (selon CEI 60068-2-6) |
| 15 Hz ... 150 Hz, 2,3g, 90 min. |
Environmental Product Compliance
| China RoHS | Période d'utilisation conforme (EFUP) : 25 ans ; |
|---|---|
| La déclaration du fabricant dans l'onglet « Downloads » contient des informations détaillées sur les substances dangereuses. |
Classifications
eCl@ss 4.027040702eCl@ss 4.127040702eCl@ss 5.027049002eCl@ss 5.127049000eCl@ss 6.027049000eCl@ss 7.027049002eCl@ss 8.027049002eCl@ss 9.027040701
| Caractéristique | Valeur |
|---|---|
| Type de tension d'alimentation (EF002991) | CA |
| 1ere tension de sortie (EF006792) | 22.5 V |
| Courant de sortie max. 1 (EF008284) | 20 A |
| Tension de sortie ajustable (EF007002) | Oui |
| Valeur nominale de la tension de sortie 1 (EF009393) | 24 V |
| Valeur nominale du courant de sortie 1 (EF009396) | 20 A |
| Protégé contre les courts-circuits (EF007332) | Oui |
| Tension d'alimentation assignée à CA 50 Hz (EF007076) | 85 V |
| Tension d'alimentation assignée à CA 60 Hz (EF007077) | 100 V |
| Tension de sortie réglée (EF003092) | Oui |
| Puissance absorbée (EF000346) | 533 VA |
| Puissance dissipée (EF003034) | 480 W |
| Stabilisé (EF005302) | Oui |
| Finition du raccordement électrique (EF003961) | Borne à vis |
| Montage possible sur barres profilées (EF003972) | Oui |
| Montage mural possible (EF003973) | Non |
| Adapté à un montage sur rail (EF001126) | Non |
| Hauteur d'encastrement (EF000332) | 130 mm |
| Montage direct possible (EF005689) | Non |
| Largeur (EF000008) | 115 mm |
| Hauteur (EF000040) | 130 mm |
| Profondeur (EF000049) | 152.5 mm |
| Adapté aux fonctions de sécurité (EF001597) | Oui |
| SIL conformément à IEC 61508 (EF009889) | Sans |
| Niveau de performance selon EN ISO 13849-1 (EF007399) | Sans |
| Classe de protection (IP) (EF005474) | IP20 |
| Classe de protection (NEMA) (EF011959) | Autre |
