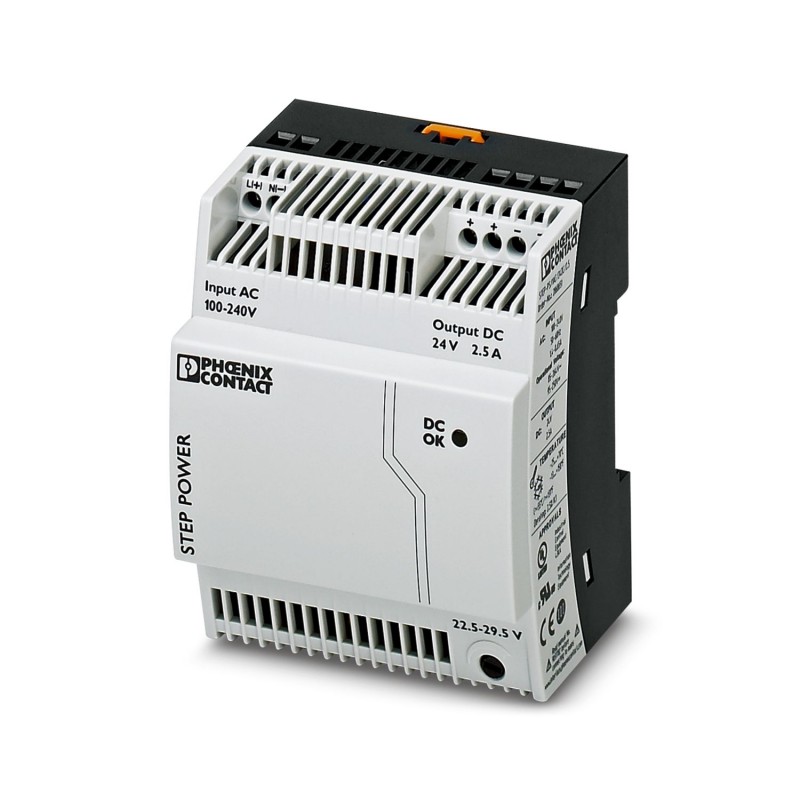

STEP-PS/ 1AC/24DC/2.5 2868651 PHOENIX CONTACT Alimentation
STEP-PS/ 1AC/24DC/2.5
2868651
PHOENIX_CONTACT
Alimentation
Alimentations
* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
En savoir plus
▲Données commerciales
| Code de commande | 2868651 |
|---|---|
| Unité de conditionnement | 1 pcs |
| Page catalogue | Page 240 (C-4-2017) |
| GTIN | 4046356163224 |
| Poids par pièce (hors emballage) | 0,270 KGM |
| Numéro du tarif douanier | 85044030 |
| Pays d'origine | PL (Pologne) |
Conditions d'environnement
| Indice de protection | IP20 |
|---|---|
| Température ambiante (fonctionnement) | -25 °C ... 70 °C (derating à partir de 55 °C : 2,5%/K) |
| Température ambiante (stockage/transport) | -40 °C ... 85 °C |
| Humidité de l'air max. admissible (service) | ≤ 95 % (à 25 °C, sans condensation) |
| Classe climatique | 3K3 (selon EN 60721) |
| Degré de pollution | 2 |
Données d'entrée
| Plage de tension nominale d'entrée | 100 V AC ... 240 V AC |
|---|---|
| Plage de tension d'entrée | 85 V AC ... 264 V AC |
| 95 V DC ... 250 V DC | |
| Plage de fréquence AC | 45 Hz ... 65 Hz |
| Plage de fréquence DC | 0 Hz |
| Courant absorbé | 0,8 A (120 V AC) |
| 0,4 A (230 V AC) | |
| Consommation nominale | 124,3 VA |
| Choc de courant d'enclenchement | < 15 A (typique) |
| Protection contre microcoupures | typ. 20 ms (120 V AC) |
| typ. 100 ms (230 V AC) | |
| Fusible d'entrée | 3,15 A (temporisé, intérieur) |
| Sélection des fusibles appropriés | 6 A ... 16 A (Caractéristique B, C, D, K) |
| Facteur de puissance (cos phi) | 0,56 |
| Dénomination de la protection | Protection contre les transitoires |
| Circuit/composant de protection | Varistance |
Données de sortie
| Tension de sortie nominale | 24 V DC ±1 % |
|---|---|
| Plage de réglage de la tension de sortie (USet) | 22,5 V DC ... 29,5 V DC (> 24 V DC, constante de puissance limitée) |
| Courant nominal de sortie (IN) | 2,5 A (-25 °C ... 55 °C) |
| 2,75 A (-25 °C ... 40 °C permanent) | |
| Intensité de sortie Imax | 4,4 A |
| Derating | 55 °C ... 70 °C (2,5 % / K) |
| Montage en parallèle autorisé | oui, pour la redondance et l'augmentation de la puissance |
| Connectabilité en série | oui |
| Résistance à l'alimentation de retour | ≤ 35 V DC |
| Protection antisurtension en sortie | ≤ 35 V DC |
| Tolérance de réglage | < 1 % (modification charge statique 10 % ... 90 %) |
| < 2 % (modification charge dynamique 10 % ... 90 %) | |
| < 0,1 % (modification tension d'entrée ±10 %) | |
| Ondulation résiduelle | < 80 mVCC(20 MHz) |
| Puissance de sortie | 60 W |
| Temps d'enclenchement typique | < 0,5 s |
| Pointes de commutation charge nominale | < 40 mVCC(20 MHz) |
| Puissance dissipée à vide maximale | < 0,7 W |
| Puissance dissipée charge nominale max. | 9,9 W |
Généralités
| Poids net | 0,27 kg |
|---|---|
| Témoin de présence de la tension de service | LED verte |
| Rendement | > 86 % (à 230 V AC et aux valeurs nominales) |
| Tension d'isolement entrée/sortie | 4 kV AC (homologation du type) |
| 3,75 kV AC (Contrôle individuel) | |
| Tension d'isolement entrée/PE | 3,5 kV AC (homologation du type) |
| 2 kV AC (Contrôle individuel) | |
| Tension d'isolement sortie/PE | 500 V DC (Contrôle individuel) |
| Classe de protection | II (en armoire électrique fermée) |
| Indice de protection | IP20 |
| MTBF (IEC 61709, SN 29500) | |
| > 1061000 h (40 °C) | |
| Emplacement pour le montage | Profilé horizontal NS 35, EN 60715 |
| Conseils pour le montage | juxtaposable : horizontale 0 mm, verticale 30 mm |
Caractéristiques de raccordement entrée
| Type de raccordement | Raccordement vissé |
|---|---|
| Section de conducteur rigide min. | 0,2 mm² |
| Section de conducteur rigide max. | 2,5 mm² |
| Section de conducteur souple min. | 0,2 mm² |
| Section de conducteur souple max. | 2,5 mm² |
| Section du conducteur AWG min. | 24 |
| Section du conducteur AWG max. | 12 |
| Longueur à dénuder | 6,5 mm |
| Filetage vis | M3 |
Caractéristiques de raccordement sortie
| Type de raccordement | Raccordement vissé |
|---|---|
| Section de conducteur rigide min. | 0,2 mm² |
| Section de conducteur rigide max. | 2,5 mm² |
| Section de conducteur souple min. | 0,2 mm² |
| Section de conducteur souple max. | 2,5 mm² |
| Section du conducteur AWG min. | 24 |
| Section du conducteur AWG max. | 12 |
| Longueur à dénuder | 6,5 mm |
| Filetage vis | M3 |
Normes et spécifications
| Compatibilité électromagnétique | Conformité à la directive CEM 2014/30/UE |
|---|---|
| Immunité | EN 61000-6-2:2005 |
| Connexion selon la norme | CUL |
| Normes/Prescriptions | EN 61000-4-2 |
| Décharge par contact | 4 kV (Sévérité de contrôle 2) |
| Normes/Prescriptions | EN 61000-4-3 |
| Plage de fréquence | 80 MHz ... 1 GHz |
| Intensité de champ | 10 V/m |
| Plage de fréquence | 1,4 GHz ... 2 GHz |
| Intensité de champ | 3 V/m |
| Normes/Prescriptions | EN 61000-4-4 |
| Remarque | Critère B |
| Normes/Prescriptions | EN 61000-6-3 |
| EN 61000-4-6 | |
| Plage de fréquence | 10 kHz ... 80 MHz |
| Tension | 10 V (Sévérité de contrôle 3) |
| Normes/Prescriptions | EN 61000-4-11 |
| Directive basse tension | Conformité à la directive NSR 2006/95/CE |
| Norme - sécurité des transformateurs | EN 61558-2-16 |
| Norme – sécurité électrique | CEI 60950-1/VDE 0805 (SELV) |
| Norme – Equipement électronique des installations à courant fort | EN 50178/VDE 0160 (PELV) |
| Norme – Faible tension de protection | CEI 60950-1 (SELV) et EN 60204-1 (PELV) |
| Norme, sectionnement sûr | DIN VDE 0100-410 |
| Norme - Protection contre les courants dangereux pour les personnes, exigences fondamentales pour un isolement sûr dans les équipements électriques | EN 50178 |
| Norme - Limitation des courants réseau et d'harmoniques | EN 61000-3-2 |
| Homologation construction navale | DNV GL (EMC B), ABS, LR, RINA, NK, BV |
| Homologations UL | UL/C-UL Listed UL 508 |
| Norme UL/C-UL Recognized UL 60950-1 | |
| UL ANSI/ISA-12.12.01 classe I, division 2, groupes A, B, C, D T3C (site dangereux) | |
| NEC Class 2 selon UL 1310 | |
| Choc | 18 ms, 30g, dans chaque direction (selon CEI 60068-2-27) |
| Vibrations (service) | < 15 Hz, amplitude ±2,5 mm (selon CEI 60068-2-6) |
| 15 Hz ... 150 Hz, 2,3g, 90 min. | |
| Dispositifs de traitement de l'information - Sécurité (schéma CB ) | Schéma CB |
| Applications ferroviaires | EN 50121-4 |
Environmental Product Compliance
| China RoHS | Période d'utilisation conforme (EFUP) : 25 ans ; |
|---|---|
| La déclaration du fabricant dans l'onglet « Downloads » contient des informations détaillées sur les substances dangereuses. |
Classifications
eCl@ss 4.027040702eCl@ss 4.127040702eCl@ss 5.027242213eCl@ss 5.127242200eCl@ss 6.027049000eCl@ss 7.027049002eCl@ss 8.027049002eCl@ss 9.027040701
Datasheet - PDF
▲| Titre: | Taille: | Type: |
|---|---|---|
| PDF CATALOGUE PHOENIX ALIMENTATIONS FR.pdf | 26 Mbytes |
|
| PHOENIX CONTACT-2868651-STEP-PS/ 1AC/24DC/2.5 | 125 Kbytes |
|
