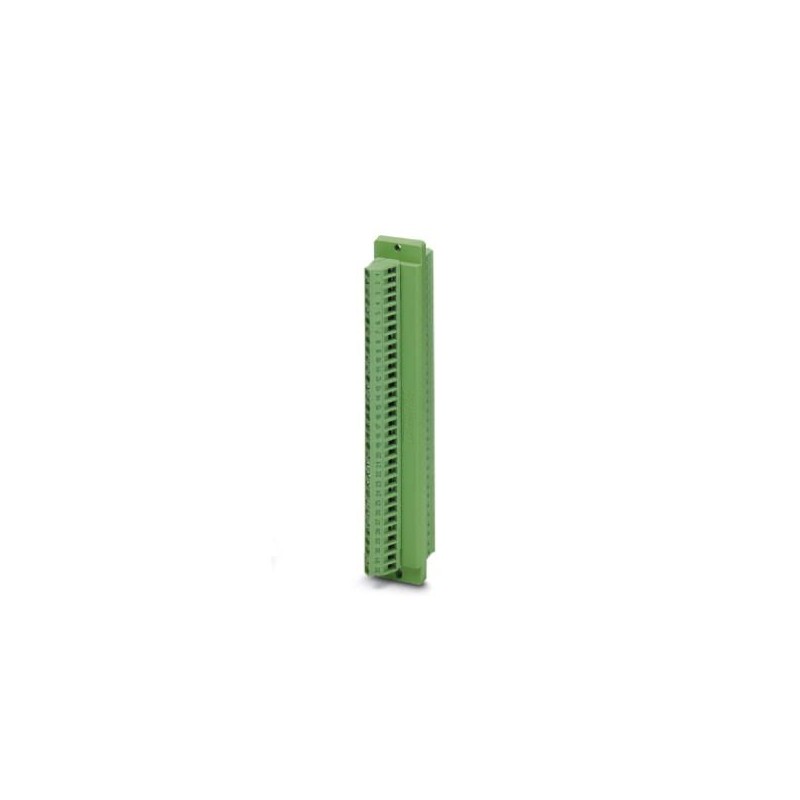

DFLK-32 SMKDS3/SMKDS3 2300889 PHOENIX CONTACT Module interface
DFLK-32 SMKDS3/SMKDS3
2300889
PHOENIX_CONTACT
Article à la demande, sans remboursement.
Module interface
Module de traversée VARIOFACE pour le couplage direct 1:1 de lignes de signal individuelles jusqu’à 2,5 mm², au moyen de bornes à vis inclinées des deux côtés, nombre de pôles 32
Commande industrielle API > Module de transfert
Interface
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Les plus vendus
▲En savoir plus
▲Données commerciales
| Code de commande | 2300889 |
|---|---|
| Unité de conditionnement | 10 pcs |
| Remarque | Fabrication à la commande (pas de reprise) |
| GTIN | 4017918903237 |
| Poids par pièce (hors emballage) | 0,156 KGM |
| Numéro du tarif douanier | 85369010 |
| Pays d'origine | DE (Allemagne) |
Conditions d'environnement
| Température ambiante (fonctionnement) | -20 °C ... 50 °C |
|---|---|
| Température ambiante (stockage/transport) | -30 °C ... 70 °C |
Généralités
| Tension de service max. admissible | 150 V AC/DC |
|---|---|
| Courant max. admissible (par branche) | 4 A |
| Nombre de pôles | 32 |
| Emplacement pour le montage | indifférent |
| Conseils pour le montage | Juxtaposables |
| Indice de protection | IP20 |
Caractéristiques de raccordement 1
| Dénomination connexion | Niveau terrain |
|---|---|
| Connexion selon la norme | CEI / EN |
| Type de raccordement | Raccordement vissé |
| Longueur à dénuder | 8 mm |
| Filetage vis | M3 |
| Section de conducteur rigide | 0,2 mm² ... 4 mm² |
| Section de conducteur souple | 0,2 mm² ... 2,5 mm² |
| Section conduct. AWG | 24 ... 12 |
| Nombre de pôles | 32 |
Caractéristiques de raccordement 2
| Dénomination connexion | Niveau des automates |
|---|---|
| Type de raccordement | Raccordement vissé |
| Section de conducteur rigide | 0,2 mm² ... 4 mm² |
| Section de conducteur souple | 0,2 mm² ... 2,5 mm² |
| Nombre de pôles | 32 |
Normes et spécifications
| Dénomination | Distances dans l'air et lignes de fuite |
|---|---|
| Normes/Prescriptions | DIN EN 50178: 1998-04 |
| Tension d'isolement assignée | 180 V |
| Tension de choc assignée | 1,7 kV (1,2 / 50 μs) |
| Isolant | Isolation fonctionnelle |
| Degré de pollution | 2 |
| Catégorie de surtension | II |
Environmental Product Compliance
| China RoHS | Période d'utilisation conforme (EFUP) : 50 ans |
|---|---|
| La déclaration du fabricant dans l'onglet « Downloads » contient des informations détaillées sur les substances dangereuses. |
Classifications
eCl@ss 4.027250313eCl@ss 4.127250313eCl@ss 5.027250313eCl@ss 5.127250300eCl@ss 6.027242600eCl@ss 7.027141152eCl@ss 8.027141152eCl@ss 9.027141152
| Caractéristique | Valeur |
|---|---|
| Finition raccordement électrique, côté champ (EF005525) | Borne à vis |
| Finition raccordement électrique, côté commande (EF008549) | Autre |
| Nombre de pôles (EF001391) | 32 |
| Tension assignée (EF000228) | 150 V |
| Courant nominal assigné (EF000227) | 4 A |
| Profondeur (EF000049) | 49 mm |
| Largeur (EF000008) | 180 mm |
| Hauteur (EF000040) | 27.5 mm |
| Type de montage (EF000003) | Autre |
