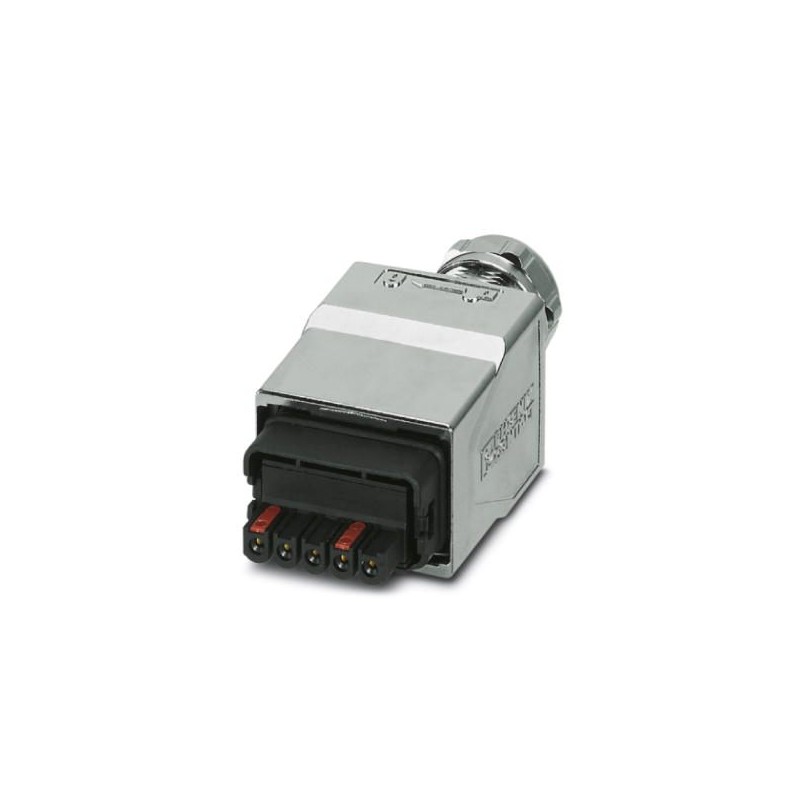

CUC-PPC-C2ZNI-SX/24FKP5:FC 1425514 PHOENIX CONTACT Connecteurs d'alimentation
CUC-PPC-C2ZNI-SX/24FKP5:FC
1425514
PHOENIX_CONTACT
Connecteurs d'alimentation
Connecteur d’alimentation, indice de protection : IP65/IP67, nombre de pôles : 5, matériau : zinc moulé sous pression, section de raccordement : AWG 18-13, sortie de câble : droite, universelle
Connecteurs > Accessoires pour connecteur industriel
Connexion des appareils décentralisés
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Related products
▲Les plus vendus
▲En savoir plus
▲Clé De Données Commerciales
| Orderkey | Million quatre cent vingt cinq mille cinq cent quatorze |
|---|---|
| Unité d'emballage | 1 pc |
| Page du catalogue | Page 368 (C-2-2017) |
| GTIN | 4055626407234 |
| Poids par Pièce (hors emballage) | 108.400 g |
| Tarif des douanes numéro | Quatre vingt cinq million trois cent soixante six mille neuf cent quatre vingt dix |
| Pays d'origine | PL (Pologne) |
Conditions ambiantes
| Température ambiante (fonctionnement) | -40 °C ... 85 °C |
|---|---|
| Température ambiante (à l'assemblée) | -10 °C ... 40 °C |
| Température ambiante (stockage/transport) | -40 °C ... 85 °C |
Données générales
| Note | Ce produit correspond à la PROFINET de Câblage et d'Interconnexion de la Technologie de guide pour PROFINET règlement, la version 2.00, référence: 2.252, Chapitre 11 Connecteurs pour 24 Volts de l'Alimentation Câblage et le Chapitre 13 de l'Application spécifique de Câblage et d'Interconnexion de la Technologie (AIDA) |
|---|---|
| Courant nominal à 40°C | 16 Un |
| Tension nominale | 24 V |
| Nombre de postes | Cinq |
| Degré de pollution | Trois |
| Alternatifs courte description du produit | MSTB connecteur |
| Verrouillage de type | Push-Pull |
| Tension assignée (II/2) | 630 V |
| Tension assignée (III/2) | 400 V |
| Tension nominale | 250 V |
| Nominale tension de choc (II/2) | 4 kV |
| Nominale tension de choc (III/2) | 4 kV |
| Nominale tension de choc (III/3) | 4 kV |
| Courant nominal | 16 Un |
| Tension assignée (III/3) | 24 V |
| Chef de la section transversale | 0,75 mm2 à 2,5 mm2 |
| Connexion de section AWG | 18 13 ... |
| COMBICON données de connexion | 0,75 mm2 2,5 mm2 0,75 mm2 2,5 mm2 18 13 2,5 mm2 |
| Matériau de Contact | Alliage de cuivre |
| Contact matériau de support | PA |
| La surface de Contact matériau | Or sur nickel |
| Matériau du boîtier | Zinc moulé sous pression |
Caractéristiques de la tête 1
| Décapage de la longueur du fil | 10 mm |
|---|---|
| Le décapage de la longueur de la gaine | 40 mm |
Les Classifications
eCl@ss 5.1Vingt sept million deux cent soixante mille sept centeCl@ss 6.0Vingt sept million deux cent soixante mille sept centeCl@ss 7.0Vingt sept million quatre cent quarante mille cents uneCl@ss 8.0Vingt sept million quatre cent quarante mille cents uneCl@ss 9.0Vingt sept million quatre cent quarante mille cents un
| Caractéristique | Valeur |
|---|---|
| Nombre de contacts de données (EF012232) | 0 |
| Nombre de contacts de puissance (EF012216) | 0 |
| Nombre de contacts de commande (EF012217) | 5 |
| Finition du boîtier (EF006980) | Droit |
| Courant assigné In (EF008250) | 16 A |
| Température ambiante (EF002386) | -40 °C |
| Tension assignée (EF000228) | 24 V |
| Catégorie de surtension (EF006785) | I |
| Degré de pollution (EF006786) | 3 |
| Section de conducteur connectable à fil fin sans embout de câble (EF007341) | 0.75 mm² |
| Section de conducteur connectable à fil fin avec embout de câble (EF007339) | 0.75 mm² |
| Section de conducteur connectable monofilaire (EF007337) | 0.75 mm² |
| Section de conducteur connectable multifilaire (EF007343) | 0.75 mm² |
| Matériau du revêtement de contact (EF004020) | Or |
| Matériau du boîtier (EF001596) | Plastique |
| Revêtement du boîtier (EF001601) | Autre |
| Type de verrouillage (EF000208) | Autre |
| Classe d'inflammabilité du matériau isolant selon UL 94 (EF002521) | V0 |
| Avec conducteur de protection (EF007468) | Non |
| Blindé (EF000881) | Non |
| Avec affichage du statut (EF001602) | Non |
