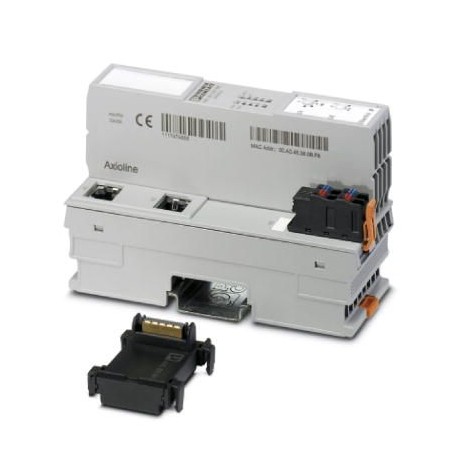

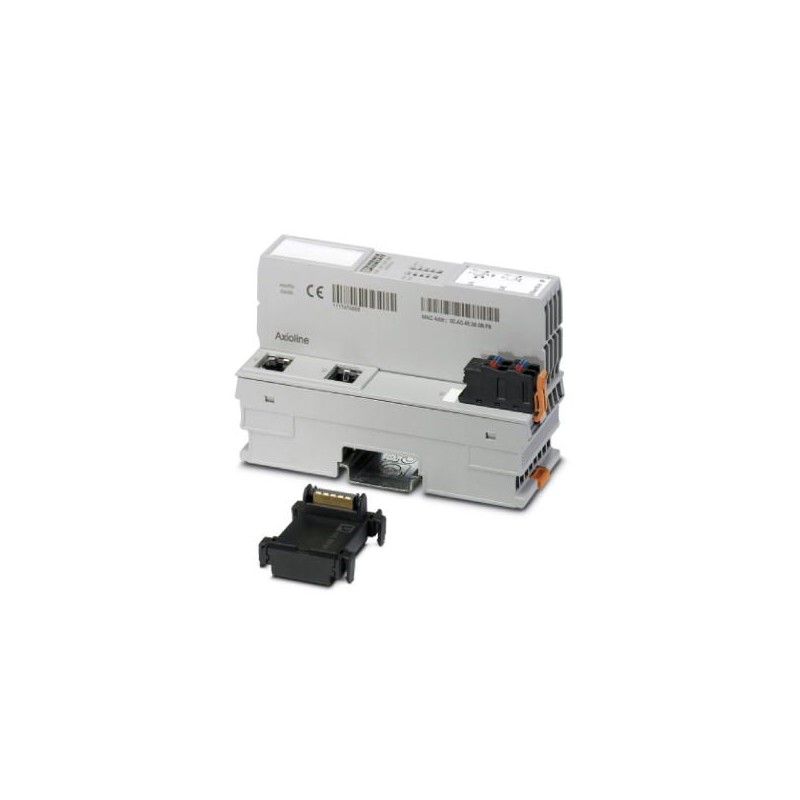

AXL F BK EIP 2688394 PHOENIX CONTACT Coupleur de bus
AXL F BK EIP
2688394
PHOENIX_CONTACT
Coupleur de bus
AxiolineF, coupleur de bus, EtherNet/IP™, RJ45 femelle, débit de transmission du bus local : 100 MBit/s, indice de protection : IP20, y compris le module de base de bus et le connecteur AxiolineF
Commande industrielle API > Bus de terrain, périphérie déc. - module de communication
I / O
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Related products
▲Les plus vendus
▲En savoir plus
▲Données commerciales
| Code de commande | 2688394 |
|---|---|
| Unité de conditionnement | 1 pcs |
| Page catalogue | Page 102 (C-6-2017) |
| GTIN | 4046356606486 |
| Poids par pièce (hors emballage) | 0,177 KGM |
| Numéro du tarif douanier | 85176200 |
| Pays d'origine | DE (Allemagne) |
Cotes
| Dessin coté | |
|---|---|
| Largeur | 45 mm |
| Hauteur | 126,1 mm |
| Profondeur | 74 mm |
| Renseignements sur les mesures | La profondeur est importante en cas d'utilisation d'un profilé TH 35-7.5 (selon EN 60715). |
Conditions d'environnement
| Température ambiante (fonctionnement) | -25 °C ... 60 °C (Position de montage : montage mural sur profilé horizontal) |
|---|---|
| -25 °C ... 55 °C (Position de montage: indifférente) | |
| Température ambiante (stockage/transport) | -40 °C ... 85 °C |
| Humidité de l'air admissible (service) | 5 % ... 95 % (pas de condensation) |
| Humidité de l'air admissible (stockage/transport) | 5 % ... 95 % (pas de condensation) |
| Pression atmosphérique (service) | 70 kPa ... 106 kPa (jusqu'à 3000 m d'altitude) |
| Pression atmosphérique (stockage/transport) | 70 kPa ... 106 kPa (jusqu'à 3000 m d'altitude) |
| Indice de protection | IP20 |
Caractéristiques de raccordement
| Dénomination | Connecteur Axioline F |
|---|---|
| Type de raccordement | Raccordement Push-in |
| Remarque concernant la connectique | Respectez les valeurs relatives aux sections de conducteur indiquées dans le manuel d'utilisation « Axioline F : système et installation ». |
| Section de conducteur rigide min. | 0,2 mm² |
| Section de conducteur rigide max. | 1,5 mm² |
| Section de conducteur souple min. | 0,2 mm² |
| Section de conducteur souple max. | 1,5 mm² |
| Section du conducteur AWG min. | 24 |
| Section du conducteur AWG max. | 16 |
| Longueur à dénuder | 8 mm |
Généralités
| Type de montage | Profilé |
|---|---|
| Poids net | 177 g |
| Indication de poids | avec connecteur et module d'embase de bus |
Interfaces
| Dénomination | EtherNet/IP™ |
|---|---|
| Nombre de voies | 2 |
| Type de raccordement | Connecteur femelle RJ45 |
| Remarque concernant la connectique | Autonegotiation et Autocrossing |
| Vitesse de transmission | 10/100 MBit/s (semi-duplex ou duplex intégral (détection automatique, réglage manuel en option)) |
| Physique de transmission | Ethernet par paire torsardée RJ45 |
| Dénomination | Bus local Axioline F |
| Type de raccordement | Module d'embase de bus |
| Vitesse de transmission | 100 MBit/s |
| Dénomination | Service |
| Type de raccordement | Micro USB type B |
Limites du système du coupleur de bus
| Nombre d'unités connectées supportées | max. 63 (par station) |
|---|---|
| Nombre d'abonnés raccordés au bus local | max. 63 |
Potentiels Axioline
| Dénomination | Alimentation en tension logique UL(à partir d'UL, l'alimentation du bus local Axioline F UBusest générée) |
|---|---|
| Tension d'alimentation | 24 V DC |
| Plage de tension d'alimentation | 19,2 V DC ... 30 V DC (incl. toutes les tolérances, incl. ondulation) |
| Courant absorbé | max. 583 mA (avec 2 A sur UBuspour les E/S et UL= 24 V) |
| Consommation de puissance | max. 14 W (avec 2 A de charge sur UBuspour les E/S) |
| Dénomination | Alimentation du bus local Axioline F (UBus) |
| Tension d'alimentation | 5 V DC (via module d'embase de bus) |
| Alimentation | 2 A |
| Dénomination de la protection | Protection antisurtension de la tension d'alimentation |
| Protection contre l'inversion de polarité de la tension d'alimentation |
Normes et spécifications
| Contrôles mécaniques | Résistance aux vibrations selon EN 60068-2-6/CEI 60068-2-6 5g |
|---|---|
| Chocs selon EN 60068-2-27/CEI 60068-2-27 30g | |
| Choc prolongé selon EN 60068-2-27/CEI 60068-2-27 10g | |
| Classe de protection | III, CEI 61140, EN 61140, VDE 0140-1 |
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | Période d'utilisation conforme : illimitée = EFUP-e |
| Aucune substance dangereuse dépassant les valeurs seuils ; |
Classifications
eCl@ss 4.027240490eCl@ss 4.127240490eCl@ss 5.027242208eCl@ss 5.127242600eCl@ss 6.027242600eCl@ss 7.027242608eCl@ss 8.027242608eCl@ss 9.027242608
| Caractéristique | Valeur |
|---|---|
| Tension d'alimentation CC (EF007534) | 19.2 V |
| Type de tension d'alimentation (EF002991) | CC |
| supporte le protocole pour EtherCAT (EF017564) | Non |
| Protocole pris en charge pour EtherNet/IP (EF007521) | Oui |
| Standard radio Bluetooth (EF007178) | Non |
| Standard radio WLAN 802.11 (EF007179) | Non |
| Standard radio GPRS (EF008523) | Non |
| Maître IO-Link (EF007298) | Non |
| Composants système (EF004118) | Oui |
| Classe de protection (IP) (EF005474) | IP20 |
| Avec séparation de potentiel (EF003272) | Non |
| Raccordement au bus de champ possible sur coupleur de bus séparé (EF004002) | Oui |
| Montage possible sur barres profilées (EF003972) | Oui |
| Montage mural/direct possible (EF007020) | Non |
| Encastrement frontal possible (EF007016) | Non |
| Montage sur rack possible (EF007018) | Non |
| Adapté aux fonctions de sécurité (EF001597) | Non |
| Niveau de performance selon EN ISO 13849-1 (EF007399) | Sans |
| Matériel associé (Ex ia) (EF004141) | Non |
| Matériel associé (Ex ib) (EF004142) | Non |
| Catégorie de protection contre les explosions pour le gaz (EF003997) | Sans |
| Catégorie de protection contre les explosions pour la poussière (EF003998) | Sans |
| Largeur (EF000008) | 45 mm |
| Hauteur (EF000040) | 125.893514 mm |
| Profondeur (EF000049) | 74.25 mm |
Datasheet - PDF
▲| Titre: | Taille: | Type: |
|---|---|---|
| PDF CATALOGUE PHOENIX AUTOMATION FR.pdf | 35 Mbytes |
|
| PHOENIX CONTACT-2688394-AXL F BK EIP | 147 Kbytes |
|
