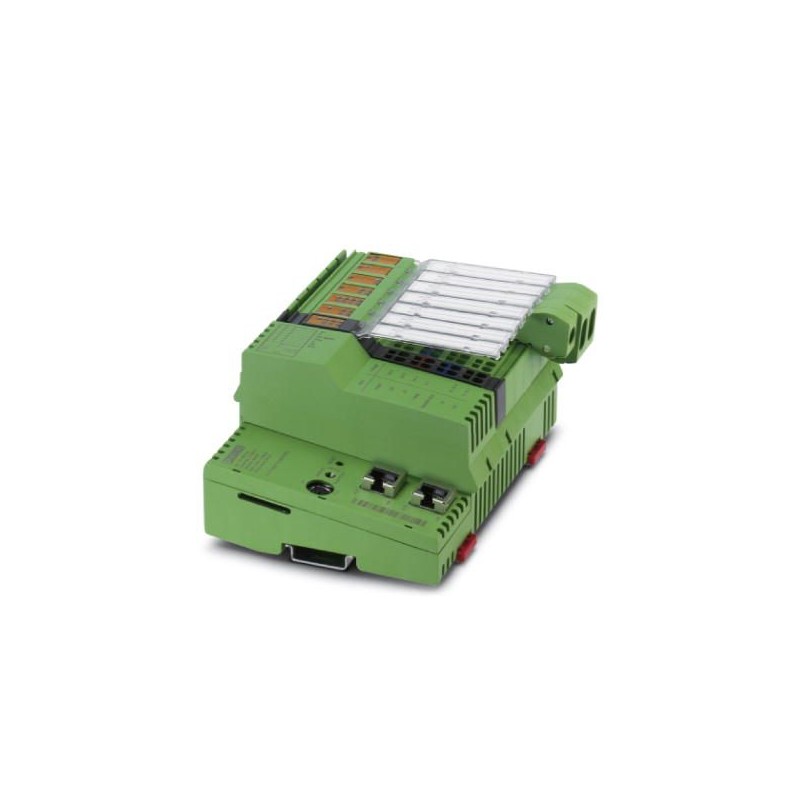

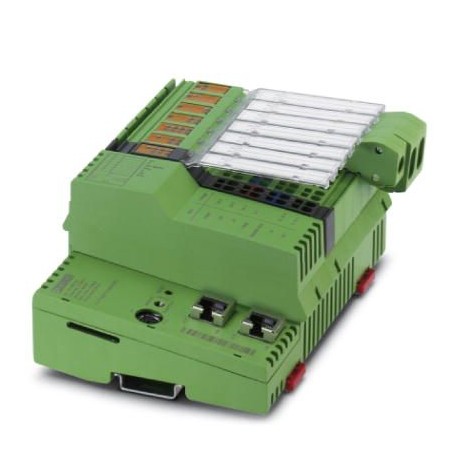

ILC 191 ME/AN 2700074 PHOENIX CONTACT Automate
ILC 191 ME/AN
2700074
PHOENIX_CONTACT
Automate
Systèmes de contrôle
* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
En savoir plus
▲Données commerciales
| Code de commande | 2700074 |
|---|---|
| Unité de conditionnement | 1 pcs |
| Page catalogue | Page 214 (C-5-2017) |
| GTIN | 4046356479097 |
| Poids par pièce (hors emballage) | 0,450 KGM |
| Numéro du tarif douanier | 85371091 |
| Pays d'origine | DE (Allemagne) |
Remarque
| Restriction d'utilisation | CEM : produit de classe A, voir déclaration du fabriquant dans la section Téléchargements |
|---|
Conditions d'environnement
| Indice de protection | IP20 |
|---|---|
| Température ambiante (fonctionnement) | -25 °C ... 55 °C |
| Température ambiante (stockage/transport) | -25 °C ... 85 °C |
| Humidité de l'air admissible (service) | 10 % ... 95 % (selon DIN EN 61131-2) |
| Humidité de l'air admissible (stockage/transport) | 10 % ... 95 % (selon DIN EN 61131-2) |
| Pression atmosphérique (service) | 70 kPa ... 106 kPa (jusqu'à 3000 m d'altitude) |
| Pression atmosphérique (stockage/transport) | 70 kPa ... 106 kPa (jusqu'à 3000 m d'altitude) |
| Choc | 25g, critère 1 selon CEI 60068-2-27 |
| Vibrations (service) | 5g |
Système de commande
| Outil d'ingénierie | PC WORX |
|---|---|
| PC WORX EXPRESS | |
| Langues de programmation supportées | Programmation selon CEI 61131-3 |
| Outil de diagnostic | DIAG+ |
| Outil de configuration | Config+ à partir de la version 1.01 |
Système « temps réel » CEI 61131
| Outil d'ingénierie | PC WORX |
|---|---|
| PC WORX EXPRESS | |
| Mémoire de programme | 1 Moctet(s) |
| Mémoire de données | 1 Moctet(s) |
| Mémoire de données rémanente | 48 Koctet(s) (NVRAM) |
| Nombre de tâches de commande | 8 |
| Horloge temps réel | oui |
Fonction bus de terrain
| Nombre de données de process | max. 4096 Bit (INTERBUS) |
|---|---|
| max. 32768 Bit (Client Modbus/TCP interne) | |
| Nombre d'unités connectées supportées | max. 128 |
| Nombre d'abonnés raccordés au bus local | max. 63 (Tenir compte de la consommation de courant) |
| Nombre d'unités connectées avec canal de paramètres | max. 24 |
| Nombre de modules de dérivation avec dérivation bus interstation | max. 3 |
Interfaces de données
| Interface | Ethernet 10Base-T/100Base-TX |
|---|---|
| Quantité | 2 |
| Type de raccordement | Connecteur femelle RJ45 |
| Vitesse de transmission | 10/100 MBit/s |
| Interface | Bus local INTERBUS (maître) |
| Quantité | 1 |
| Type de raccordement | Distributeur de données Inline |
| Vitesse de transmission | 500 kBaud / 2 MBaud (commutable) |
| Interface | Paramétrage/conduite/diagnostic |
| Quantité | 1 |
| Type de raccordement | Connecteur MINI-DIN à 6 broches (PS/2) |
| Vitesse de transmission | max. 115,2 kBit/s |
| Interface | RS-422/-485 |
| Quantité | 1 |
| Type de raccordement | 4 pôles pour mode duplex intégral |
| 2 pôles pour mode semi-duplex |
Entrées/sorties directes
| Dénomination entrée | Entrées tout-ou-rien |
|---|---|
| Nombre d'entrées | 8 |
| Type de raccordement | Répartiteurs de potentiel Inline |
| Technique de raccordement | 2, 3 ou 4 fils |
| Description de l'entrée | EN 61131-2 type 1 NPN/PNP |
| Dénomination sortie | Sorties TOR |
| Nombre de sorties | 4 |
| Type de raccordement | Raccordement à ressort |
| Technique de raccordement | 2, 3 ou 4 fils |
| Courant de sortie maximal par canal | 500 mA |
| Dénomination entrée | Entrées analogiques |
| Nombre d'entrées | 2 |
| Type de raccordement | Répartiteurs de potentiel Inline |
| Technique de raccordement | 2 fils |
| Signal d'entrée tension | 0 V DC ... 10 V DC (Résolution : 11 bit) |
| Dénomination sortie | Sorties analogiques |
| Nombre de sorties | 2 |
| Type de raccordement | Répartiteurs de potentiel Inline |
| Technique de raccordement | 2 fils |
| Signal de sortie tension | 0 V DC ... 10 V DC (Résolution : 11 bit) |
| Dénomination sortie | Impulsion sortie de direction pour signaux 5 V |
| Nombre de sorties d'impulsion de direction | 2 (possibilité d'utilisation alternative comme modulation d'impulsions en largeur) |
| Type de raccordement | Raccordement à ressort |
| Technique de raccordement | A 2 ou 3 fils |
| Tension de sortie | 5 V |
| Fréquence de coupure | 150 kHz |
Alimentation
| Courant absorbé typique | 310 mA |
|---|---|
| Courant max. absorbé | 960 mA (460 mA + 500 mA alimentation en tension analogique) |
| Tension d'alimentation | 24 V DC |
| Plage de tension d'alimentation | 19,2 V DC ... 30 V DC |
| Ondulation résiduelle | ± 5 % |
| Puissance dissipée | max. 7,5 W |
Conception mécanique
| Poids | 285 g |
|---|---|
| Afficheur de diagnostic | non |
| Redondance de commande | non |
| Fonction de sécurité | non |
Normes et spécifications
| Compatibilité électromagnétique | Conformité à la directive CEM 2014/30/UE |
|---|---|
| Emission | Test de l'émission de bruit selon EN 61000-6-4 EN 55011 Classe A |
| Immunité aux surtensions | Test de l'immunité selon EN 61000-6-2 Surtension transitoire (Surge) 61000-4-5/CEI 61000-4-5 Critère B, lignes d'alimentation DC : 0,5 kV/0,5 kV (symétrique/asymétrique) , blindage de câble pour bus de terrain1 kV |
| Immunité aux salves | Test de l'immunité selon EN 61000-6-2 Transitoires rapides en salves (Burst) EN 61000-4-4/CEI 61000-4-4 Critère A, toutes les interfaces 1 kVCritère B, toutes les interfaces 2 kV |
| Immunité EF | Test de l'immunité selon EN 61000-6-2 Champs électromagnétiques EN 61000-4-3/CEI 61000-4-3 Critère A, intensité de champ : 10 V/m |
| Immunité ESD (décharges électrostatiques) | Test de l'immunité selon EN 61000-6-2 Décharge d'électricité statique (ESD) EN 61000-4-2/CEI 61000-4-2 Critère B, décharge par contact 6 kV, décharge dans l'air 8 kV |
| Immunité à perturbation conduite | Test de l'immunité selon EN 61000-6-2 Perturbations conduites EN 61000-4-6/CEI 61000-4-6 Critère A; tension d'essai 10 V |
| Vibration (stockage/transport) | 5g |
| Choc | 25g, critère 1 selon CEI 60068-2-27 |
| Vibrations (service) | 5g |
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | Période d'utilisation conforme (EFUP) : 50 ans |
| La déclaration du fabricant dans l'onglet « Downloads » contient des informations détaillées sur les substances dangereuses. |
Classifications
eCl@ss 4.027250203eCl@ss 4.127240601eCl@ss 5.027242215eCl@ss 5.127242700eCl@ss 6.027242200eCl@ss 7.027242207eCl@ss 8.027242207eCl@ss 9.027242207
Datasheet - PDF
▲| Titre: | Taille: | Type: |
|---|---|---|
| PDF CATALOGUE PHOENIX AUTOMATION FR.pdf | 35 Mbytes |
|
| PHOENIX CONTACT-2700074-ILC 191 ME/AN | 120 Kbytes |
|
