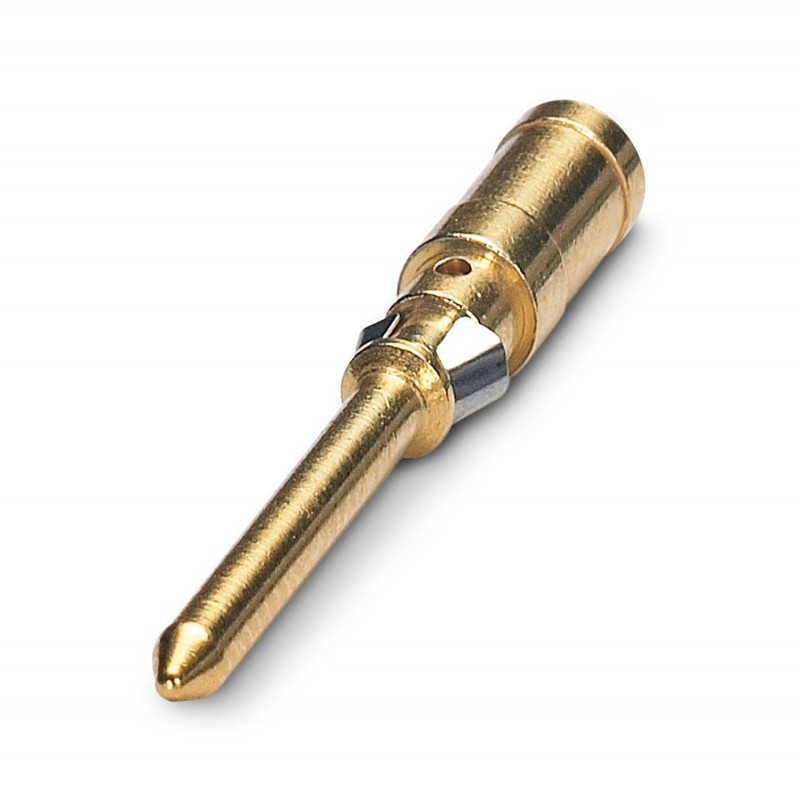

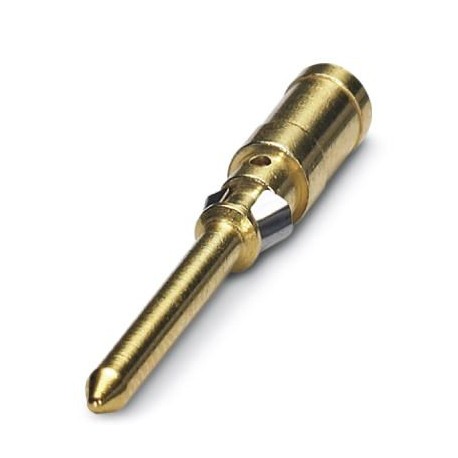

CK1,6-ED-1,00ST AU 1674888 PHOENIX CONTACT Contact à sertir
CK1,6-ED-1,00ST AU
1674888
PHOENIX_CONTACT
100
Contact à sertir
Contact serti, diamètre de contact : 1,6 mm, usiné, mâle, matériau de contact : alliage de cuivre, surface de contact : or, section de connexion : 1 mm² ... 1 mm², 18 AWG
Contact à sertir, diamètre de contact: 1,6 mm, tourné, Mâle, matériau de contact: Alliage de cuivre, surface des contacts: doré, section raccordable: 1 mm2 ... 1 mm2, AWG 18
Connecteurs > Jeu de contacts
Connecteurs industriels
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Related products
▲Achetés habituellement ensemble
▲Les plus vendus
▲En savoir plus
▲| Généralités | pour porte-contacts HC-M-12, HC-M-17, HC-M-03/04, HC-M-EMV, HC-D, HC-DD, HC-Q et VC-D |
| Instructions de montage | L'utilisation de contacts dorés est recommandée pour des tensions < 5 V et des courants < 5 mA. |
| La qualité d'un raccordement serti est définie par la norme DIN EN 60352-2. |
| Type de produit | Contact à sertir |
| Série | HC-M-12 |
| HC-M-EMV | |
| HC-D | |
| HC-DD | |
| VC-D | |
| HC-M-03/04 | |
| HC-M-17 | |
| HC-K | |
| HC-Q | |
| HC-COM | |
| HC-M-42 | |
| HC-M-08-MBIT | |
| Version | Contact mâle individuel |
| Type de matériau du contact | tourné |
| État de la gestion des données | |
| Révision de l'article | 03 |
| Type de raccordement | Raccordement à sertir |
| Type de contact | Mâle |
| Technologie de raccordement | Raccordement à sertir |
| Section raccordable | 1 mm² ... 1 mm² |
| Section raccordable AWG | 18 |
| Longueur de gaine à dénuder de chaque fil | 8 mm |
| Section de conducteur souple | 0,75 mm² ... 1 mm² |
| Matériau de contact | Alliage de cuivre |
| Matériau de surface du contact | doré |
| Caractéristiques mécaniques | |
| Diamètre de contact | 1,6 mm |
| Caractéristiques mécaniques | |
| Cycles d'enfichage | ≥ 500 |
| Conditions ambiantes | |
| Température ambiante (fonctionnement) | -40 °C ... 125 °C |
| Caractéristique | Valeur |
|---|---|
| Finition des contacts (EF001587) | Broche |
| Température ambiante (EF002386) | 125 °C |
| Section de conducteur connectable à fil fin sans embout de câble (EF007341) | 0.75 mm² |
| Section de conducteur connectable monofilaire (EF007337) | 0.75 mm² |
| Section de conducteur connectable multifilaire (EF007343) | 0.75 mm² |
| Finition du raccordement électrique (EF003961) | Raccordement par sertissage |
| Longueur de dénudage (EF006824) | 8 mm |
| Diamètre du contact à fiche (EF007320) | 1.6 mm |
| Matériau du contact (EF007544) | Cuivre |
| Matériau du revêtement de contact (EF004020) | Or |
| Nombre minimal de cycles d'insertion (EF012212) | 500 |
Datasheet - PDF
▲| Titre: | Taille: | Type: |
|---|---|---|
| PDF CATALOGUE PHOENIX CABLAGE CONNECTEURS FR .pdf | 58 Mbytes |
|
| PHOENIX CONTACT-1674888-CK1,6-ED-1,00ST AU | 98 Kbytes |
|
