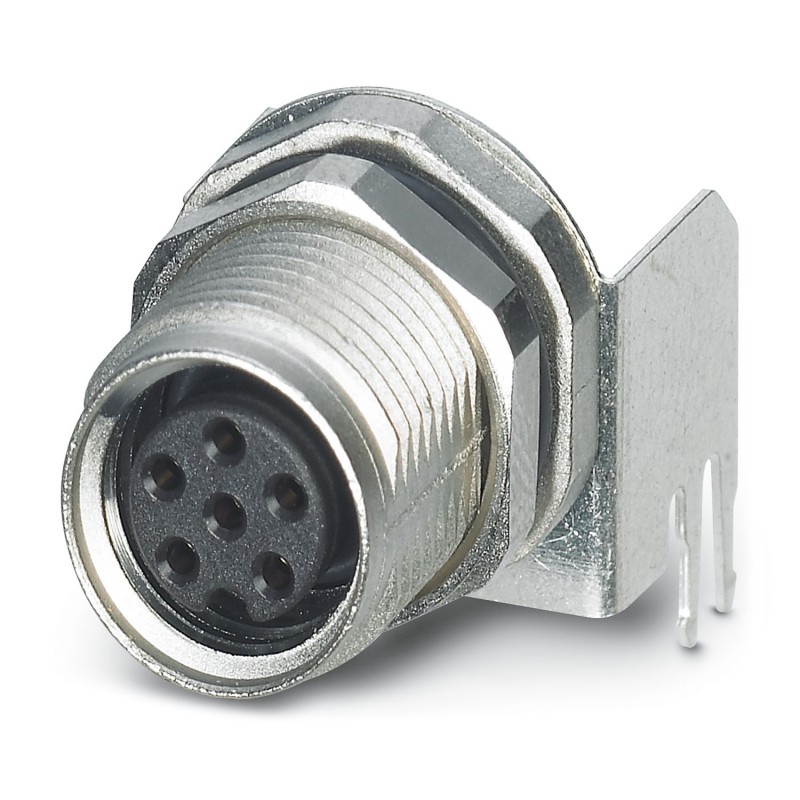

SACC-DSI-M8FS-6CON-M10-L90 SH 1424243 PHOENIX CONTACT Connecteurs encastrables
SACC-DSI-M8FS-6CON-M10-L90 SH
1424243
PHOENIX_CONTACT
20
Connecteurs encastrables
Prise conn. Incorp. par ex. capteurs/actionneurs, raccord femelle, 6 pôles, M8, montage mural arrière/vissé c. filetage de serrage M10, c. raccordement. Soudure acod.
Connecteur d’appareil montage arrière, 6 positions, Douille, Coudé, M8, Montage arrière, M10, Broches à souder
Connecteurs > Embout pour connecteur circulaire (PCB)
Connexion des appareils décentralisés
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Les plus vendus
▲En savoir plus
▲Données commerciales
| Code de commande | 1424243 |
|---|---|
| Unité de conditionnement | 20 pcs |
| Page catalogue | Page 228 (C-2-2013) |
| GTIN | 4046356712552 |
| Poids par pièce (hors emballage) | 0,007 KGM |
| Numéro du tarif douanier | 85366990 |
| Pays d'origine | DE (Allemagne) |
Conditions d'environnement
| Température ambiante (fonctionnement) | -40 °C ... 85 °C |
|---|---|
| Indice de protection | IP67 |
Généralités
| Courant de référence à 40 ℃ | 1,5 A |
|---|---|
| Tension de référence | 30 V AC |
| 30 V DC | |
| Tension de choc assignée | 0,8 kV |
| Nombre de pôles | 6 |
| Résistance d'isolement | ≥ 100 MΩ |
| Détrompage | A - standard |
| Normes / Spécifications | Connecteur M8 CEI 61076-2-104 |
| Affichage d'état | Non |
| Catégorie de surtension | II |
| Degré de pollution | 3 |
| Type de raccordement | Picots de soudage |
| Cycles d'enfichage | > 100 |
| Couple de serrage | 1 Nm ... 1,5 Nm (Côté châssis) |
| Type de montage | Montage face arrière M10 avec écrou plat |
Matériau
| Classe d'inflammabilité selon UL 94 | HB |
|---|---|
| Matériau de contact | Alliage de Cu |
| Matériau de surface du contact | Au |
| Matériau de porte-contacts | PA 6.6 |
| Matériau de la molette | Zinc moulé sous pression, nickelé |
| Matériau du joint | NBR |
| Informations supplémentaires sur les matériaux | EP (Matériau moulé) |
Normes et spécifications
| Désignation de la norme | Connecteur M8 |
|---|---|
| Normes/Prescriptions | CEI 61076-2-104 |
| Classe d'inflammabilité selon UL 94 | HB |
Environmental Product Compliance
| China RoHS | Période d'utilisation conforme (EFUP) : 25 ans ; |
|---|---|
| La déclaration du fabricant dans l'onglet « Downloads » contient des informations détaillées sur les substances dangereuses. |
Classifications
eCl@ss 4.027140815eCl@ss 4.127140815eCl@ss 5.027143423eCl@ss 5.127143400eCl@ss 6.027279200eCl@ss 7.027440103eCl@ss 8.027440103eCl@ss 9.027440102
| Caractéristique | Valeur |
|---|---|
| Type de contact à fiche, extérieur (EF005528) | Femelle (jack) |
| Type de montage (EF000003) | Montage sur face arrière |
| Filetage femelle (EF012303) | M10 |
| Avec raccordement de blindage (EF002535) | Oui |
| Nombre de pôles (EF001391) | 6 |
| Nombre de contacts de commande (EF012217) | 6 |
| Avec raccordement PE (EF005600) | Non |
| Revêtement du boîtier (EF001601) | Nickelé |
| Matériau du revêtement de contact (EF004020) | Autre |
| Classe d'inflammabilité du matériau isolant selon UL 94 (EF002521) | HB |
| Nombre minimal de cycles d'insertion (EF012212) | 100 |
| Classe de protection (IP), monté (EF007466) | IP67 |
| Température ambiante (EF002386) | 85 °C |
| Température de fonctionnement (EF002393) | -40 °C |
| Courant assigné In (EF008250) | 1.5 A |
| Avec filetage (EF003723) | Oui |
Datasheet - PDF
▲| Titre: | Taille: | Type: |
|---|---|---|
| PDF CATALOGUE PHOENIX CABLAGE CONNECTEURS FR.pdf | 68 Mbytes |
|
| PHOENIX CONTACT-1424243-SACC-DSI-M8FS-6CON-M10-L90 SH | 109 Kbytes |
|
