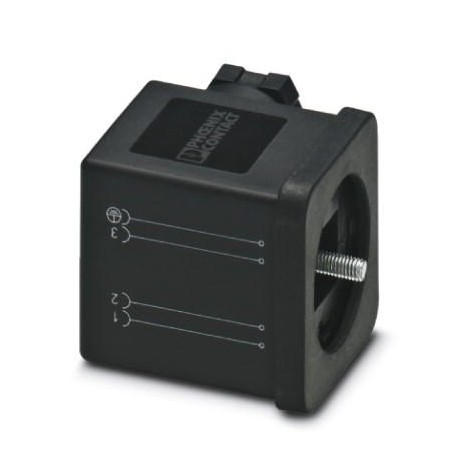

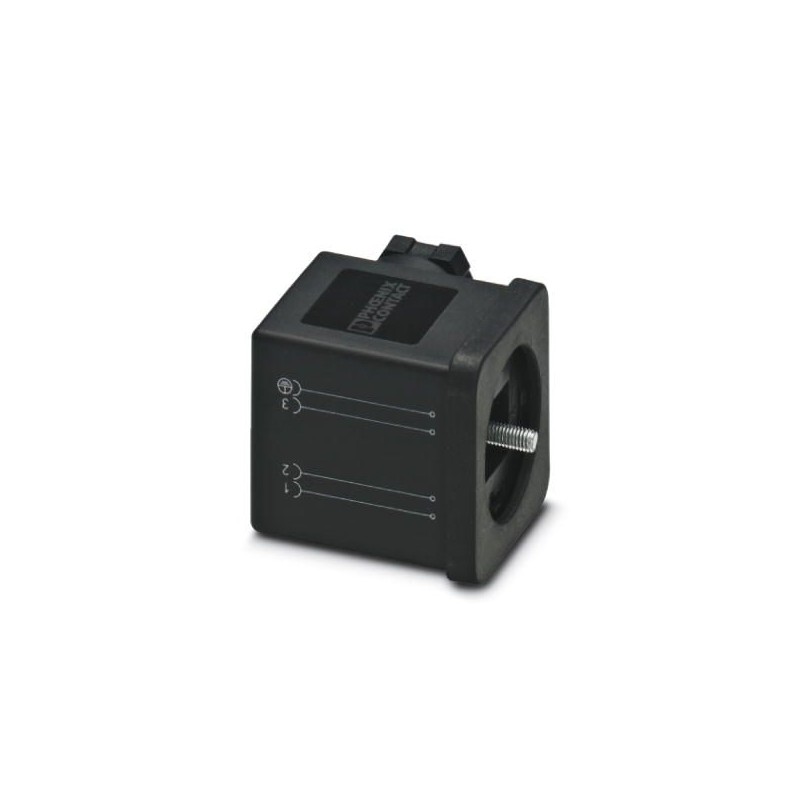

SACC-VB-4CON-M16/A 1452136 PHOENIX CONTACT Connecteur pour électrovannes
SACC-VB-4CON-M16/A
1452136
PHOENIX_CONTACT
Connecteur pour électrovannes
Connecteur de vanne, universel, 4 pôles, connecteur de vanne AD (pressostat), raccord à vis, presse-étoupe M16, diamètre extérieur du câble 6 mm... 8 millimètre
Capteurs pour automatisme industriel > Raccord de valve (field assembly)
Câbles, connecteurs et boîtes QUICKON
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Achetés habituellement ensemble
▲Les plus vendus
▲En savoir plus
▲Données commerciales
| Code de commande | 1452136 |
|---|---|
| Unité de conditionnement | 1 pcs |
| Page catalogue | Page 26 (C-2-2017) |
| GTIN | 4046356536301 |
| Poids par pièce (hors emballage) | 0,028 KGM |
| Numéro du tarif douanier | 85366990 |
| Pays d'origine | HU (Hongrie) |
Conditions d'environnement
| Température ambiante (fonctionnement) | -25 °C ... 60 °C (Connecteurs pour électrovanne) |
|---|---|
| Indice de protection | IP65 |
Généralités
| Courant de référence à 40 ℃ | 10 A |
|---|---|
| Tension de référence | 230 V AC |
| 230 V DC | |
| Nombre de pôles | 4 |
| Résistance d'isolement | > 2 GΩ |
| Normes / Spécifications | Connecteur pour EV EN 175301-803 |
| Circuit/composant de protection | déconnecté |
| Catégorie de surtension | II |
| Degré de pollution | 3 |
| Type de raccordement | Raccordement vissé |
| Section du conducteur | 0,25 mm² ... 1,5 mm² |
| Section du conducteur AWG | 24 ... 16 |
| Cycles d'enfichage | 50 (Connecteur pour électrovanne) |
| Couple de serrage | 1,8 Nm ±0,2 Nm (Vis de pression) |
| 0,4 Nm ±0,1 Nm (Vis centrale) | |
| 0,2 Nm ±0,1 Nm (Vis de contact) |
Matériau
| Classe d'inflammabilité selon UL 94 | HB |
|---|---|
| Matériau des contacts du connecteur pour électrovanne | CuZn |
| Matériau de surface des contacts du connecteur pour électrovanne | CuSn |
| Matériau du boîtier du connecteur pour électrovanne | PA |
| Matériau du joint | NBR |
Normes et spécifications
| Désignation de la norme | Connecteur pour EV |
|---|---|
| Normes/Prescriptions | EN 175301-803 |
| Classe d'inflammabilité selon UL 94 | HB |
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | Période d'utilisation conforme (EFUP) : 50 ans |
| La déclaration du fabricant dans l'onglet « Downloads » contient des informations détaillées sur les substances dangereuses. |
Classifications
eCl@ss 4.027140815eCl@ss 4.127140815eCl@ss 5.027143423eCl@ss 5.127143400eCl@ss 6.027279200eCl@ss 7.027440104eCl@ss 8.027440104eCl@ss 9.027440105
| Caractéristique | Valeur |
|---|---|
| Nombre de pôles (EF001391) | 4 |
| Pour diamètre externe de câble (EF009475) | 6 mm |
| Section de conducteur connectable (EF008200) | 0.25 mm² |
| Tension assignée (EF000228) | 230 V |
| Courant nominal assigné (EF000227) | 10 A |
| Matériau du boîtier (EF001596) | Autre |
| Matériau du revêtement de contact (EF004020) | Autre |
| Degré de pollution (EF006786) | 3 |
| Classe d'inflammabilité du matériau isolant selon UL 94 (EF002521) | HB |
| Température de fonctionnement (EF002393) | -25 °C |
| Classe de protection (IP), monté (EF007466) | IP65 |
| Nombre minimal de cycles d'insertion (EF012212) | 50 |
| Avec raccordement PE (EF005600) | Non |
| Avec affichage du statut (EF001602) | Non |
Datasheet - PDF
▲| Titre: | Taille: | Type: |
|---|---|---|
| PDF CATALOGUE PHOENIX CABLAGE CONNECTEURS FR.pdf | 57 Mbytes |
|
| PHOENIX CONTACT-1452136-SACC-VB-4CON-M16/A | 102 Kbytes |
|
