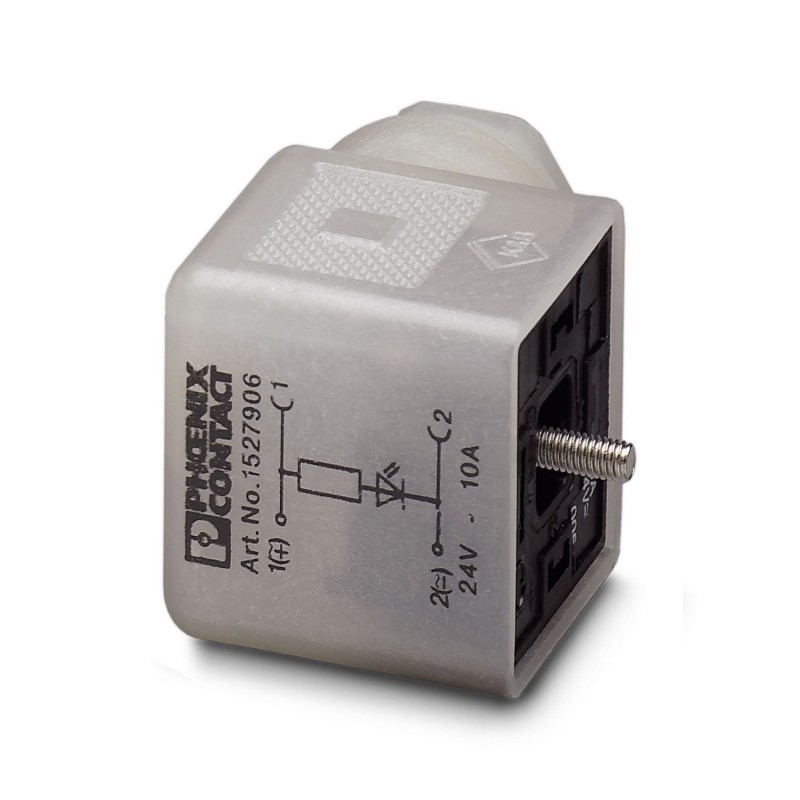

SACC-V-3CON-PG9/A-1L 24V 1527906 PHOENIX CONTACT Connecteur pour électrovannes
SACC-V-3CON-PG9/A-1L 24V
1527906
PHOENIX_CONTACT
Connecteur pour électrovannes
Connecteur de vanne, universel, 3 pôles, connecteur de vanne A, raccord à vis, presse-étoupe Pg9, diamètre extérieur du câble 6 mm ... 8 millimètre
Connecteur pour électrovannes, Universel, 3-pôles, Connecteur de vanne A, Raccordement vissé, presse-étoupe Pg9, diamètre extérieur du câble 6 mm ... 8 mm
Capteurs pour automatisme industriel > Raccord de valve (field assembly)
Câbles, connecteurs et boîtes QUICKON
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Les plus vendus
▲En savoir plus
▲| Instructions de montage | IMPORTANT :Lors de la pose des câbles, respectez les rayons de courbure admis car une force de courbure excessive représente un risque pour l'indice de protection. Éliminez les contraintes mécaniques existant en amont du connecteur, par ex. en utilisant des colliers serrants. |
| Type de produit | Connecteurs pour électrovannes |
| Type de capteur | Universel |
| Nombre de pôles | 3 |
| Nombre de sorties de câble | 1 |
| Blindé | non |
| Raccordement à filetage Pg | Pg9 |
| Propriétés d'isolation | |
| Catégorie de surtension | II |
| Degré de pollution | 3 |
| Classe d'inflammabilité selon UL 94 | HB |
| Matériau du joint | NBR |
| Matériau du boîtier du connecteur pour électrovanne | PA 6 |
| Matériau de contact | CuSn |
| Matériel Module à isolant connecteur pour EV | PA 6 |
| Matériau de surface du contact | Ni |
| Dimensions extérieures | |
| Diamètre extérieur | 6 mm ... 8 mm |
| Résistance de contact | ≤ 15 mΩ |
| Résistance d'isolement | ≥ 100 MΩ |
| Tension nominale UN | 24 V AC |
| 24 V DC | |
| Intensité nominale IN | 10 A |
| Circuit de protection | déconnecté |
| Caractéristiques mécaniques | |
| Cycles d'enfichage | 50 (Connecteur pour électrovanne) |
| Affichage d'état | 1 LED |
| Présence d'un affichage d'état | Oui |
| Type de raccordement | Raccordement vissé |
| Section raccordable | 0,34 mm² ... 1,5 mm² |
| Section raccordable AWG | 22 ... 16 |
| Raccordement 1 | |
| Type tête | Connecteur de vanne |
| Type de filetage tête | A |
| Conditions ambiantes | |
| Indice de protection | IP65 |
| Température ambiante (fonctionnement) | -25 °C ... 85 °C (Connecteurs pour électrovanne) |
| Caractéristique | Valeur |
|---|---|
| Nombre de pôles (EF001391) | 3 |
| Pour diamètre externe de câble (EF009475) | 6 mm |
| Section de conducteur connectable (EF008200) | 0.34 mm² |
| Tension assignée (EF000228) | 24 V |
| Courant nominal assigné (EF000227) | 10 A |
| Matériau du boîtier (EF001596) | Autre |
| Matériau du revêtement de contact (EF004020) | Autre |
| Degré de pollution (EF006786) | 3 |
| Classe d'inflammabilité du matériau isolant selon UL 94 (EF002521) | HB |
| Température de fonctionnement (EF002393) | -25 °C |
| Classe de protection (IP), monté (EF007466) | IP65 |
| Nombre minimal de cycles d'insertion (EF012212) | 50 |
| Avec raccordement PE (EF005600) | Non |
| Avec affichage du statut (EF001602) | Oui |
Datasheet - PDF
▲| Titre: | Taille: | Type: |
|---|---|---|
| PDF CATALOGUE PHOENIX CABLAGE CONNECTEURS FR.pdf | 57 Mbytes |
|
| PHOENIX CONTACT-1527906-SACC-V-3CON-PG9/A-1L 24V | 105 Kbytes |
|
