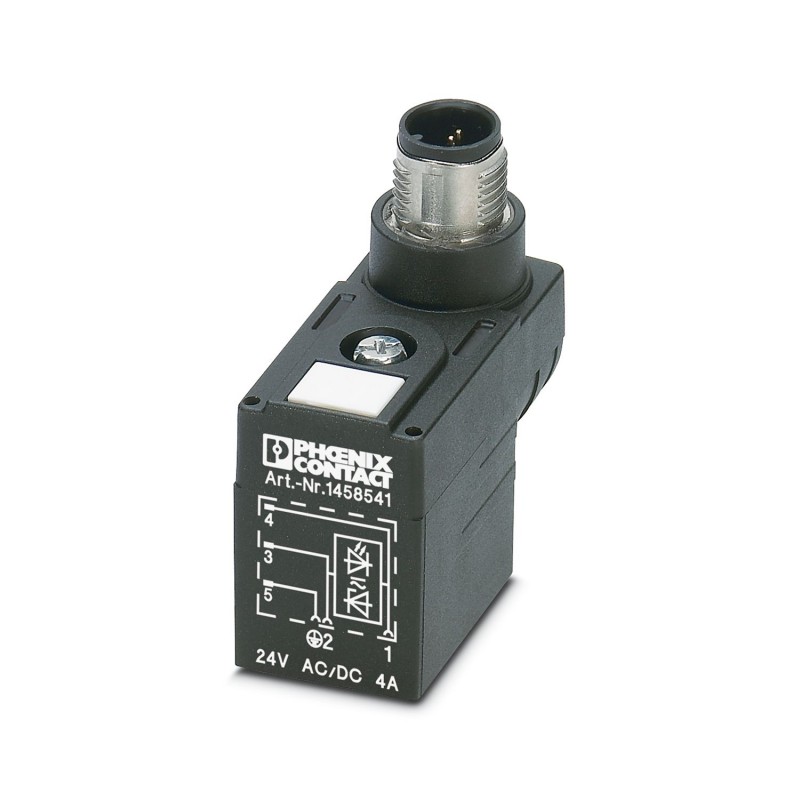

SAC-3P-MS/B-1L-Z SCO 1458541 PHOENIX CONTACT Connecteur pour électrovannes, 3-pôles, Connecteur droite M12, ..
SAC-3P-MS/B-1L-Z SCO
1458541
PHOENIX_CONTACT
Connecteur pour électrovannes, 3-pôles, Connecteur droite M12, détrompage A, sur Connecteur pour électrovanne B (10 mm), avec 1 LED, câblé avec Diode zéner
Connecteur de vanne, 3 pôles, connecteur droit M12, codage : A, avec 1 LED, connecté avec une diode Z, à connecteurs de vanne B (10 mm), avec 1 LED, connecté avec une diode Z
Connecteur pour électrovannes, 3-pôles, connecteur mâle droit M12, codage: A, avec 1 LED, Câblage: Diode zéner, sur Connecteur de vanne B (10 mm), avec 1 LED, Câblage: Diode zéner
Capteurs pour automatisme industriel > Raccord de valve (field assembly)
Câbles, capteurs et actionneurs
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Related products
▲Les plus vendus
▲En savoir plus
▲| Type de produit | Adaptateur mâle pour électrovanne |
| Nombre de pôles | 3 |
| Nombre de sorties de câble | 1 |
| Détrompage | A |
| Propriétés d'isolation | |
| Catégorie de surtension | II |
| Degré de pollution | 3 |
| Dessin coté |  |
| Largeur | 20 mm |
| Hauteur | 42,4 mm |
| Longueur | 41 mm |
| Type de raccordement | Connecteur M12 |
| Couple de serrage | 0,6 Nm (Connecteurs pour électrovanne) |
| Résistance d'isolement | ≥ 100 MΩ |
| Tension nominale UN | 24 V AC |
| 24 V DC | |
| Intensité nominale IN | 4 A |
| Valeurs caractéristiques connecteur de vanne | |
| Vis de fixation | M3 x 29 |
| Puissance d'impulsion | 40 W (avec une impulsion rectangulaire de 100 µs) |
| Tension de borne | 70 V (Avec un courant constant de 2 mA) |
| Tension de blocage | 50 V |
| Caractéristiques mécaniques | |
| Cycles d'enfichage | 50 (Connecteurs pour électrovanne) |
| ≥ 100 (Connecteur M12) | |
| Classe d'inflammabilité selon UL 94 | HB |
| Matériau du joint | TPU |
| Matériau du boîtier du connecteur pour électrovanne | TPU |
| Matériau de contact | CuSn |
| Matériau de surface du contact | Ni/Au |
| Matériau de porte-contacts | PA 66 |
| Matériau de contact | CuSn |
| Matériel Module à isolant connecteur pour EV | PA 6.6 |
| Matériau de surface du contact | Sn |
| Matériau du raccordement vissé | Zinc moulé sous pression, nickelé |
| Affichage d'état | LED (jaune) |
| Présence d'un affichage d'état | Oui |
| Raccordement 1 | |
| Type | connecteur mâle droit M12 |
| Nombre de pôles | 3 |
| Type de codage | A |
| Raccordement 2 | |
| Type | Connecteur de vanne B (10 mm) |
| Nombre de pôles | 3 |
| Matériau | CuSn (Contact) |
| Sn (Surface des contacts) | |
| PA 6.6 (Porte-contacts) | |
| TPU (Boîtiers) | |
| Conditions ambiantes | |
| Indice de protection | IP65 |
| IP67 | |
| Température ambiante (fonctionnement) | -25 °C ... 85 °C (Connecteurs pour électrovanne) |
| M12 | |
| Désignation de la norme | Connecteur M12 |
| Normes/prescriptions | CEI 61076-2-101 |
| Connecteur pour électrovanne | |
| Désignation de la norme | Connecteur pour EV |
| Normes/prescriptions | EN 175301-803 |
| Caractéristique | Valeur |
|---|---|
| Nombre de pôles (EF001391) | 3 |
| Tension assignée (EF000228) | 24 V |
| Courant nominal assigné (EF000227) | 4 A |
| Matériau du boîtier (EF001596) | Autre |
| Matériau du revêtement de contact (EF004020) | Étain |
| Degré de pollution (EF006786) | 3 |
| Classe d'inflammabilité du matériau isolant selon UL 94 (EF002521) | HB |
| Température de fonctionnement (EF002393) | -25 °C |
| Classe de protection (IP), monté (EF007466) | IP65 |
| Nombre minimal de cycles d'insertion (EF012212) | 50 |
| Avec raccordement PE (EF005600) | Non |
| Avec affichage du statut (EF001602) | Oui |
