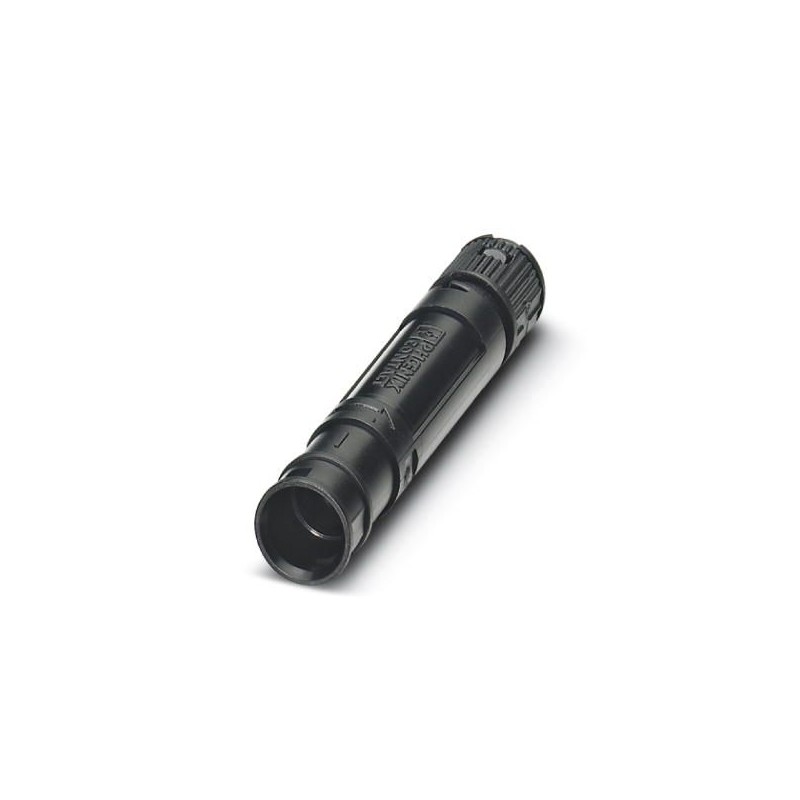

PV-CM-P 2,5(-) 1795336 PHOENIX CONTACT Connecteur photovoltaïque, Intensité nominale: 15 A, Tension nominale..
PV-CM-P 2,5(-)
1795336
PHOENIX_CONTACT
50
Connecteur photovoltaïque, Intensité nominale: 15 A, Tension nominale: 1000 V, Mode de raccordement: Raccordement Pierce, Coloris: noir
Connexion des appareils décentralisés
* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
En savoir plus
▲Dimensions
| Diamètre extérieur du câble | 5,05 mm ... 5,35 mm |
|---|
Conditions d'environnement
| Indice de protection (branché) | IP67 |
|---|---|
| Température ambiante (fonctionnement) | -40 °C ... 85 °C |
| Température ambiante (montage) | -25 °C ... 50 °C |
Généralités
| Version | Connecteur mâle |
|---|---|
| Couple de serrage écrou | 0,22 Nm ±0,03 Nm |
| Force d'enfichage | 40 N ±5 N |
| Force de séparation | 170 N ±5 N |
| Force d'extraction du conducteur >= force de séparation | > 190 N |
Généralités
| Tension de référence | 1000 V |
|---|---|
| Tension de choc assignée | 10 kV |
| Courant de référence (2,5 mm²) | 15 A |
| Section nominale | 2,5 mm² |
| Classe de protection | II |
Matériau
| Coloris | noir |
|---|---|
| Matériau isolant | mPPE |
| Matériau de contact | Cu |
| Matériau de surface du contact | Ag |
| Classe d'inflammabilité selon UL 94 | V0 |
Caractéristiques de raccordement
| Mode de raccordement | Raccordement Pierce |
|---|---|
| Capacité de raccordement | 2,5 mm² |
| Résistance de contact avec conducteur raccordé | 0,3 mΩ |
| longueur à dénuder | 10 mm |
| Type de câble | Câbles PV1-F |
Datasheet - PDF
▲| Titre: | Taille: | Type: |
|---|---|---|
| PDF CATALOGUE PHOENIX CABLAGE CONNECTEURS FR.pdf | 57 Mbytes |
|
| PHOENIX CONTACT-1795336-PV-CM-P 2,5(-) | 104 Kbytes |
|
