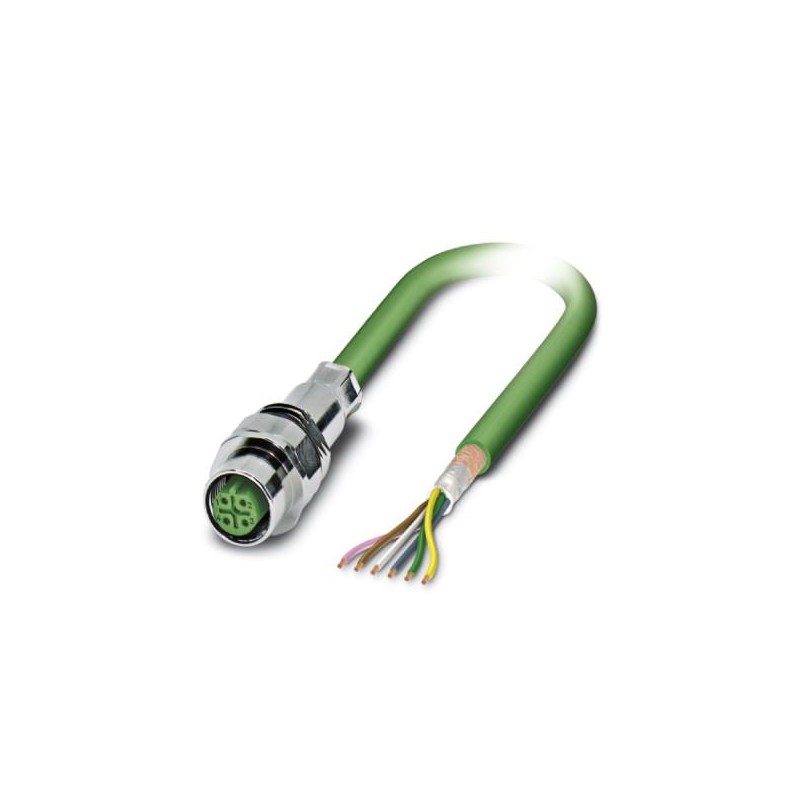

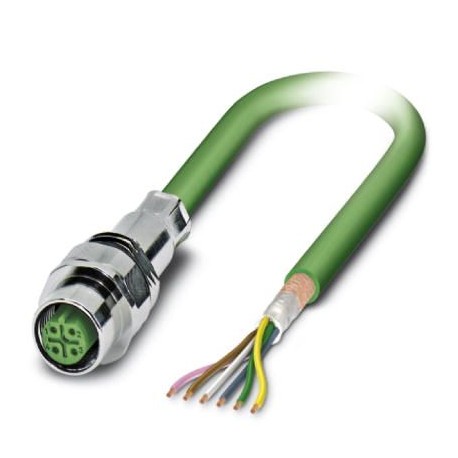

SACCEC-M12FSB-5CON-M16/1,0-900
1529755
PHOENIX_CONTACT
1
Connecteurs encastrables pour système bus
Détecteurs > Câble confectionné pour détecteur / actionneur
Connexion des appareils décentralisés
* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Merci de vous intéresser à nos produits, nous espérons que le délai indiqué soit de votre convenance.
Pendant le traitement de la commande, vous pouvez sélectionner le type d'envoi qui vous convient. Aérien Express 24Hrs, Terrestres Standard 48/72Hres, etc.
Code de commande | 1529755 |
---|---|
Unité de conditionnement | 1 pcs |
Remarque | Fabrication à la commande (pas de reprise) |
Page catalogue | Page 425 (C-2-2017) |
GTIN | 4017918982669 |
Poids par pièce (hors emballage) | 0,096 KGM |
Numéro du tarif douanier | 85369010 |
Pays d'origine | DE (Allemagne) |
Température ambiante (fonctionnement) | -25 °C ... 85 °C (connecteur mâle / femelle) |
---|---|
Indice de protection | IP67 |
Courant de référence à 40 ℃ | 4 A |
---|---|
Tension de référence | 60 V |
Tension de choc assignée | 1,5 kV |
Nombre de pôles | 5 |
Résistance d'isolement | ≥ 100 MΩ |
Détrompage | B - inversé |
Normes / Spécifications | Connecteur M12 CEI 61076-2-101 |
Affichage d'état | Non |
Catégorie de surtension | II |
Degré de pollution | 3 |
Tension d'essai | 2500 V |
Cycles d'enfichage | > 100 |
Couple de serrage | 3 Nm ... 4 Nm (Côté châssis) |
Classe d'inflammabilité selon UL 94 | V0 |
---|---|
Matériau de contact | CuZn |
Matériau de surface du contact | Ni/Au |
Matériau de porte-contacts | PA 6.6 |
Matériau de la molette | laiton, nickelé |
Matériau du joint | NBR |
Désignation de la norme | Connecteur M12 |
---|---|
Normes/Prescriptions | CEI 61076-2-101 |
Classe d'inflammabilité selon UL 94 | V0 |
Type de câble | INTERBUS |
---|---|
Type de câble (symbole) | 900 |
Type de signal/catégorie | INTERBUS |
Structure de câble | 3 x 2 x 0,22 mm² |
Section du conducteur | 3x 2x 0,22 mm² |
AWG ligne de signaux | 24 |
Structure du conducteur ligne de signal | 32x 0,10 mm |
Coloris des fils | vert-jaune, blanc-marron, gris-rose |
Câblage par paire | 2 fils par paire |
Câblage total | 3 paires en direction de l'âme |
Blindage | Tresse en fils de cuivre |
Gaine extérieure, coloris | vert RAL 6017 |
Diamètre extérieur du câble D | 8 mm |
Rayon de courbure minimum, position fixe | 7,5 x D |
Rayon de courbure minimum, position flexible | 15 x D |
Nombre de cycles de flexion | 5000000 |
Rayon de courbure | 120 mm |
Course | 10 m |
Vitesse de déplacement | 1,6 m/s |
Accélération | 3,2 m/s² |
Poids du câble | 70 kg/km |
Gaine extérieure, matériau | PUR |
Matériau Isolant du fil | PE |
Matériau conducteur | Cordon Cu nu |
Résistance d'isolement | ≥ 5 GΩ*km |
Résistance de boucle | ≤ 159,80 Ω/km |
Capacité de la ligne | ≤ 60 nF/km (à 800 Hz) |
Impédance d'onde | 120 Ω ±20 % (à 64 kHz) |
100 Ω ±15 % (pour 1 MHz) | |
Affaiblissement paradiaphonique (NEXT) | ≥ 61 dB (à 772 kHz) |
≥ 59 dB (pour 1 MHz) | |
≥ 55 dB (pour 2 MHz) | |
≥ 50 dB (pour 4 MHz) | |
≥ 46 dB (pour 8 MHz) | |
≥ 44 dB (pour 10 MHz) | |
≥ 41 dB (pour 16 MHz) | |
≥ 40 dB (pour 20 MHz) | |
Atténuation | ≤ 15 dB/km (à 256 kHz) |
≤ 24 dB/km (à 772 kHz) | |
≤ 27 dB/km (pour 1 MHz) | |
≤ 52 dB/km (pour 4 MHz) | |
≤ 84 dB/km (pour 10 MHz) | |
≤ 112 dB/km (pour 16 MHz) | |
≤ 119 dB/km (pour 20 MHz) | |
Vitesse du signal | 0,66 c |
Résistance de liaison | < 250,00 mΩ/m (pour 30 MHz) |
Tension nominale câble | 250 V (Valeur de crête, par pour courants forts) |
Tension d'essai fil/fil | 1500 Veff |
Tension d'essai fil/blindage | 1000 Veff |
Résistance à la propagation des flammes | selon VDE 0472 Partie 4, Type de contrôle B |
selon CEI 60332-1 | |
Température ambiante (fonctionnement) | -40 °C ... 80 °C (câble, pose fixe) |
-30 °C ... 70 °C (câble, pose souple) |
REACh SVHC | Lead 7439-92-1 |
---|---|
China RoHS | Période d'utilisation conforme (EFUP) : 50 ans |
La déclaration du fabricant dans l'onglet « Downloads » contient des informations détaillées sur les substances dangereuses. |
