SACCBP-FS-5CON-PG9/5,0-920SCO
1437559
PHOENIX_CONTACT
1

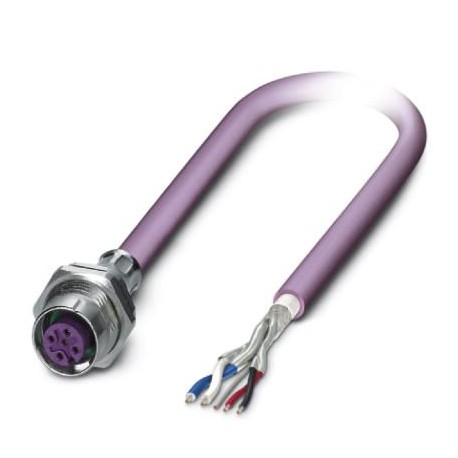

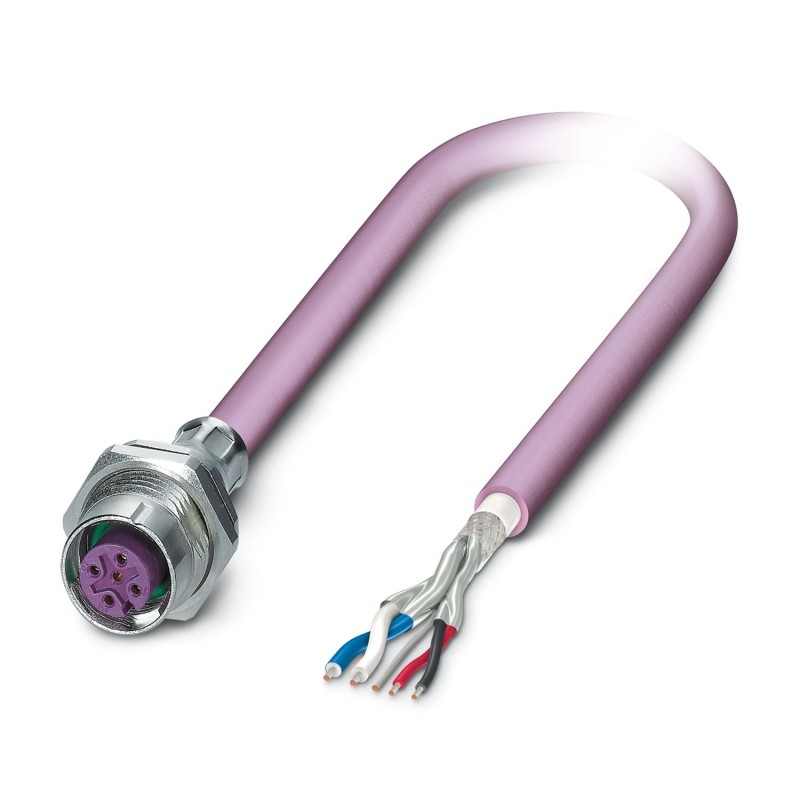

Connecteur femelle encastrable pour système de bus
Détecteurs > Connecteur à rapporter pour détecteur / actionneur
Connexion des appareils décentralisés
* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
Merci de vous intéresser à nos produits, nous espérons que le délai indiqué soit de votre convenance.
Pendant le traitement de la commande, vous pouvez sélectionner le type d'envoi qui vous convient. Aérien Express 24Hrs, Terrestres Standard 48/72Hres, etc.
Code de commande | 1437559 |
---|---|
Unité de conditionnement | 1 pcs |
Remarque | Fabrication à la commande (pas de reprise) |
Page catalogue | Page 427 (C-2-2017) |
GTIN | 4046356457682 |
Poids par pièce (hors emballage) | 0,311 KGM |
Numéro du tarif douanier | 85444290 |
Pays d'origine | DE (Allemagne) |
Température ambiante (fonctionnement) | -25 °C ... 85 °C (connecteur mâle / femelle) |
---|---|
Indice de protection | IP67 |
Remarque | 3) Les valeurs électriques et mécaniques indiquées supposent une paire de connecteurs correctement verrouillée et montée. Si le connecteur est déverrouillé, les conditions d'environnement exposées et qu'il existe un danger de pollution, le connecteur doit être doté d'un cache de protection ≥ IP54. Il convient par ailleurs de prendre en considération les influences dues aux conducteurs, aux câbles ou au montage sur C.I. |
---|---|
Courant de référence à 40 ℃ | 4 A |
Tension de référence | 60 V |
Tension de choc assignée | 1,5 kV |
Nombre de pôles | 5 |
Résistance d'isolement | 100 MΩ |
Détrompage | A - standard |
Normes / Spécifications | Connecteur M12 CEI 61076-2-101 |
Type de signal/catégorie | DeviceNet™ |
Catégorie de surtension | II |
Degré de pollution | 3 |
Cycles d'enfichage | > 100 |
Couple de serrage | 2 Nm ... 3 Nm (Côté châssis) |
Classe d'inflammabilité selon UL 94 | V0 |
---|---|
Matériau de contact | CuZn |
Matériau de surface du contact | Ni/Au |
Matériau de porte-contacts | PA 6.6 |
Matériau de la molette | Zinc moulé sous pression, nickelé |
Matériau du joint | FKM |
Désignation de la norme | Connecteur M12 |
---|---|
Normes/Prescriptions | CEI 61076-2-101 |
Classe d'inflammabilité selon UL 94 | V0 |
Type de câble | CAN Bus/DeviceNet |
---|---|
Type de câble (symbole) | 920 |
Style UL AWM | 21198 (80 °C / 300 V) |
Type de signal/catégorie | CANopen® |
DeviceNet™ | |
Structure de câble | 2xAWG24/19+2xAWG22/19 |
Section du conducteur | 2x 0,25 mm² (Ligne de données) |
2x 0,34 mm² (Alimentation) | |
1x 0,34 mm² (Cordon de repère) | |
AWG ligne de signaux | 24 |
AWG alimentation en tension | 22 |
Structure du conducteur ligne de signal | 19x 0,13 mm |
Structure du conducteur alimentation en tension | 19x 0,15 mm |
Diamètre du fil avec isolant | 1,95 mm ±0,05 mm (Ligne de données) |
1,4 mm ±0,05 mm (Alimentation) | |
Coloris des fils | rouge-noir, bleu-blanc |
Câblage par paire | 2 fils par paire |
Type de blindage de paire | Film en aluminium revêtu de plastique, face extérieure en aluminium |
Câblage total | 2 paires autour d'un cordon de repère au milieu en direction de l'âme |
Blindage | Tresse en fils de cuivre étamé |
Revêtement optique de blindage | 80 % |
Gaine extérieure, coloris | violet RAL 4001 |
Diamètre extérieur du câble D | 6,7 mm ±0,3 mm |
Rayon de courbure minimum, position fixe | 5 x D |
Rayon de courbure minimum, position flexible | 10 x D |
Nombre de cycles de flexion | 5000000 |
Rayon de courbure | 70 mm |
Rayon de courbure minimum, utilisation de chaînes porte-câbles | 10 x D |
Course | 4,5 m |
Vitesse de déplacement | 3 m/s |
Accélération | 3 m/s² |
Poids du câble | 90 kg/km |
Gaine extérieure, matériau | PUR |
Matériau Isolant du fil | PE moussé (Ligne de données) |
PE (Alimentation) | |
Matériau conducteur | Cordon Cu étamé |
Résistance d'isolement | ≥ 5 GΩ*km (Ligne de données) |
≥ 5 GΩ*km (Alimentation) | |
Résistance de boucle | ≤ 181,80 Ω/km (Ligne de données) |
≤ 114,80 Ω/km (Alimentation) | |
Capacité de la ligne | nom. 40 nF/km (Ligne de données) |
Impédance d'onde | 120 Ω ±10 % (pour 1 MHz) |
Atténuation | ≤ 22,9 dB/km (pour 1 MHz) |
≤ 16,4 dB/km (à 500 kHz) | |
≤ 9,5 dB/km (à 125 kHz) | |
Tension nominale câble | ≤ 300 V (Valeur de crête, par pour courants forts) |
Tension d'essai fil/fil | 2000 V (50 Hz, 1 min) |
Tension d'essai fil/blindage | 2000 V (50 Hz, 1 min) |
Résistance à la propagation des flammes | UL 1581, Sec. 1060 (FT-1) |
CEI 60332-1 | |
selon ISO 6722-1 5.22 (UN ECE-R 118.01) | |
Absence d'halogène | selon DIN VDE 0472 partie 815 |
d'après IEC 60754-1 | |
Résistance spéciale | Non adhésif |
Température ambiante (fonctionnement) | -40 °C ... 80 °C (câble, pose fixe) |
-20 °C ... 80 °C (câble, pose souple) | |
Température ambiante (stockage/transport) | -40 °C ... 80 °C |
REACh SVHC | Lead 7439-92-1 |
---|---|
China RoHS | Période d'utilisation conforme (EFUP) : 50 ans |
La déclaration du fabricant dans l'onglet « Downloads » contient des informations détaillées sur les substances dangereuses. |
