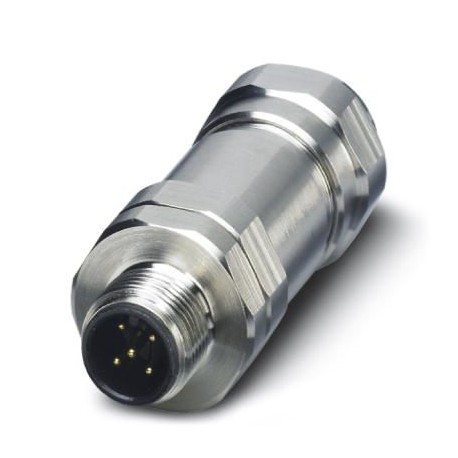

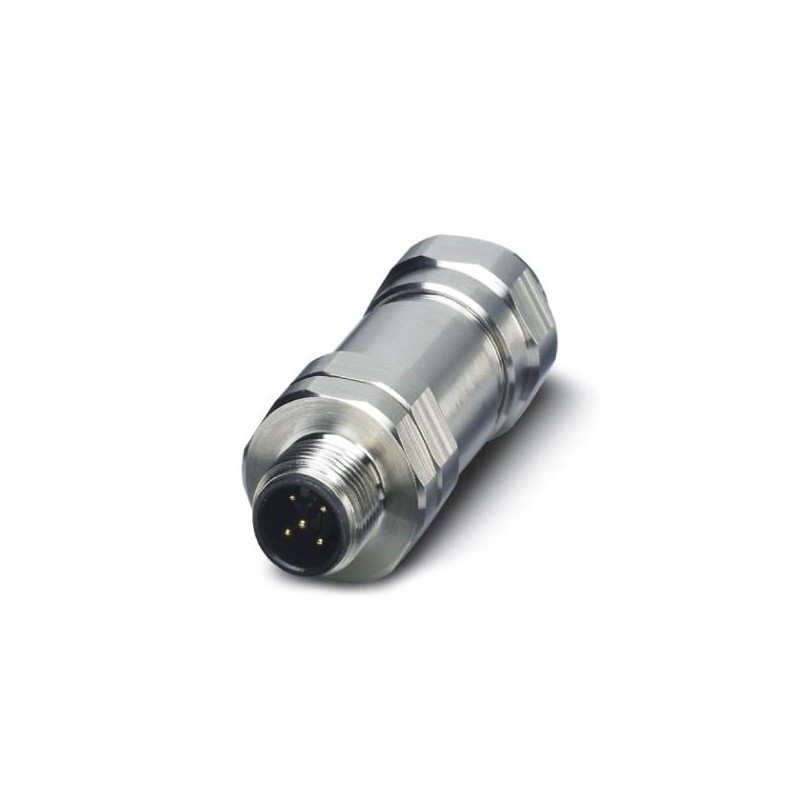

SACC-M12MS-5CON-DM 3-5 SH VA 1440012 PHOENIX CONTACT Connecteur
SACC-M12MS-5CON-DM 3-5 SH VA
1440012
PHOENIX_CONTACT
Connecteur
Détecteurs > Connecteur pour détecteur / actionneur
Câbles, connecteurs et boîtes QUICKON
* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par PHOENIX_CONTACT
En savoir plus
▲Données commerciales
| Code de commande | 1440012 |
|---|---|
| Unité de conditionnement | 1 pcs |
| Page catalogue | Page 22 (C-2-2017) |
| GTIN | 4046356480864 |
| Poids par pièce (hors emballage) | 0,060 KGM |
| Numéro du tarif douanier | 85366990 |
| Pays d'origine | DE (Allemagne) |
Dimensions
| Diamètre de boîtier | 20 mm |
|---|---|
| Longueur | 62 mm |
| Diamètre extérieur du câble | 3 mm ... 5,5 mm |
| Longueur de gaine à dénuder | 35 mm |
| Longueur de gaine à dénuder de chaque fil | 5 mm |
Conditions d'environnement
| Température ambiante (fonctionnement) | -40 °C ... 85 °C (connecteur mâle / femelle) |
|---|---|
| Indice de protection | IP65 |
| IP67 | |
| IP69K |
Généralités
| Courant de référence à 40 ℃ | 4 A |
|---|---|
| Tension de référence | 60 V DC |
| 48 V AC | |
| Nombre de pôles | 5 |
| Résistance d'isolement | ≥ 100 MΩ |
| Détrompage | A - standard |
| Normes / Spécifications | Connecteur M12 CEI 61076-2-101 |
| Affichage d'état | Non |
| Catégorie de surtension | II |
| Degré de pollution | 3 |
| Type de raccordement | Raccordement vissé |
| Section du conducteur | 0,25 mm² ... 0,75 mm² (sans embout) |
| 0,14 mm² ... 0,75 mm² (avec embout) | |
| 0,25 mm² ... 0,75 mm² (rigide) | |
| Section du conducteur AWG | 24 ... 18 (sans embout) |
| 26 ... 20 (avec embout) | |
| Cycles d'enfichage | ≥ 100 |
| Couple de serrage | 0,4 Nm (Molette M12) |
| 0,2 Nm (Bornes à vis) | |
| 0,3 Nm ... 0,4 Nm (Ecrou de pression avec capot passe-câbles pour des diamètres extérieurs de câbles compris entre 3 mm et 4 mm) | |
| 0,8 Nm ... 1 Nm (Ecrou de pression avec capot passe-câbles pour des diamètres extérieurs de câbles compris entre 4 mm et 8 mm) | |
| Visser l'isolant mâle pour capot passe-câble jusqu'à la butée | |
| Conseils pour le montage | Les fils peuvent aussi bien être connectés avec que sans embouts |
Matériau
| Classe d'inflammabilité selon UL 94 | V0 |
|---|---|
| Matériau de contact | CuZn |
| Matériau de surface du contact | Au |
| Matériau de porte-contacts | PA |
| Matériau de surface de prise | Acier inoxydable |
| Matériau de la molette | Acier inoxydable 1.4404 |
| Matériau du joint | FKM |
Normes et spécifications
| Désignation de la norme | Connecteur M12 |
|---|---|
| Normes/Prescriptions | CEI 61076-2-101 |
| Connexion selon la norme | CUL |
| Classe d'inflammabilité selon UL 94 | V0 |
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | Période d'utilisation conforme (EFUP) : 25 ans ; |
| La déclaration du fabricant dans l'onglet « Downloads » contient des informations détaillées sur les substances dangereuses. |
Classifications
eCl@ss 4.027250313eCl@ss 4.127250313eCl@ss 5.027143423eCl@ss 5.127143400eCl@ss 6.027279200eCl@ss 7.027440104eCl@ss 8.027440104eCl@ss 9.027440102
Datasheet - PDF
▲| Titre: | Taille: | Type: |
|---|---|---|
| PDF CATALOGUE PHOENIX CABLAGE CONNECTEURS FR.pdf | 57 Mbytes |
|
| PHOENIX CONTACT-1440012-SACC-M12MS-5CON-DM 3-5 SH VA | 131 Kbytes |
|
